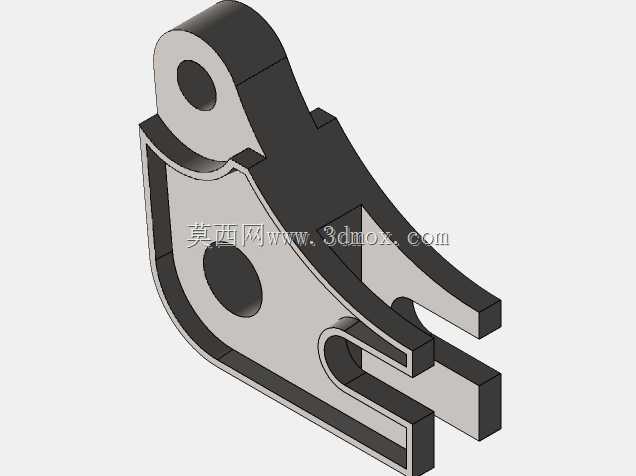

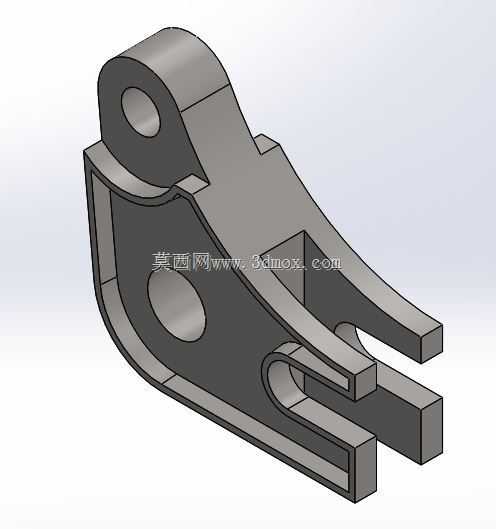

CSWA技能考核用异形铰接支架零件

　　这款异形铰接支架是机械设计能力考核中典型的综合建模练习构件，核心考察从业者对拉伸、切除、圆角、多实体配合等基础建模指令的综合运用能力，同时也能直观体现设计人员对零件受力路径、安装适配逻辑的理解程度。从实际工业应用场景来看，这类带双叉槽、多铰接孔的支架类零件，常出现在轻工自动化设备的连杆传动机构、小型工程机械的操纵联动组件、非标工装的角度调节模块中，作为力传递的中间铰接载体，承担相邻构件之间的枢接传动、角度限位、载荷分散作用。

　　从功能特性上看，零件上端的带孔凸耳用于与固定端销轴配合，实现整个构件的旋转支点定位，孔位的同轴度、端面与孔轴线的垂直度直接影响铰接转动的顺畅度，设计时需预留销轴装配的公差间隙，避免出现转动卡滞或旷量过大的问题。中部的大直径通孔为辅助铰接点位，可连接驱动连杆或弹性复位元件，孔边缘做的倒角处理既可以去除加工毛刺，也能在装配时引导销轴快速对位，减少装配耗时。下端的分叉式卡槽结构是该零件的核心功能区，双叉臂的平行度、卡槽内的圆弧过渡面精度，直接决定了与之配合的滑动件或联动件的运动精度，分叉根部的加厚设计是为了抵消交变载荷下的应力集中，避免长期使用后出现根部断裂的失效问题。

　　设计思路上，整个零件遵循“基准先行、特征叠加”的建模逻辑，先以上端铰接孔的轴线为核心基准建立主坐标系，依次完成主体轮廓的拉伸、上端凸耳的成型，再通过切除特征做出中部通孔与下端分叉槽，最后对所有锐边做等半径圆角处理，既符合实际零件的加工工艺要求，也能减少应力集中点。从安装边界来看，零件整体为非对称异形结构，上端凸耳的外圆直径、下端分叉臂的外伸长度、各孔位之间的中心距是核心安装尺寸，建模时需严格控制各特征的相对位置公差，确保装配时相邻构件不会出现运动干涉。这类零件的建模练习，能帮助设计人员养成先梳理功能基准、再排布特征顺序的建模习惯，避免出现特征父子关系混乱、后续修改参数时特征报错的问题，同时也能加深对铰接类零件受力结构的理解，为后续实际工程中的支架类零件设计积累经验。
