剪叉式伸缩联动机械组装结构

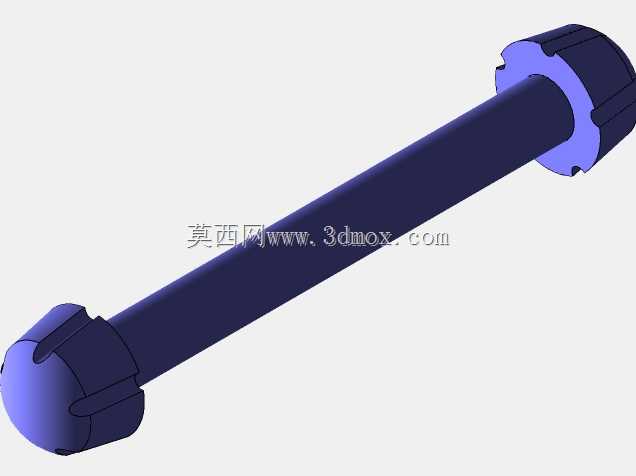

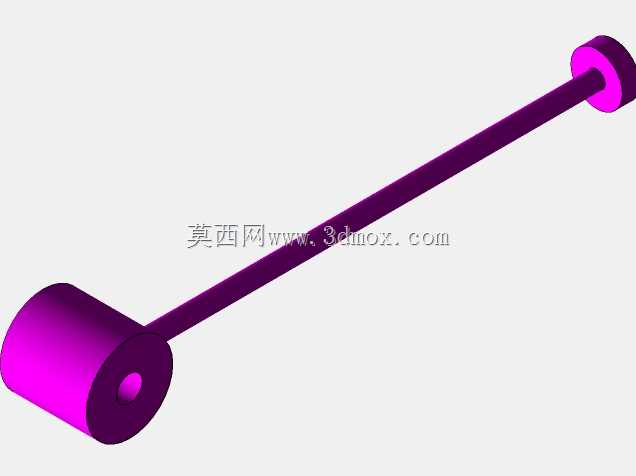

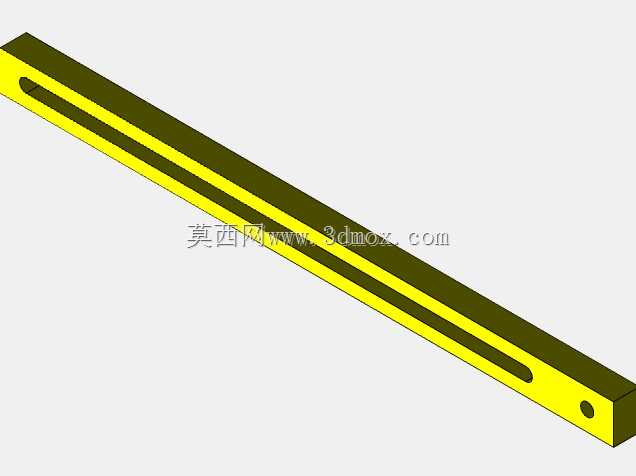

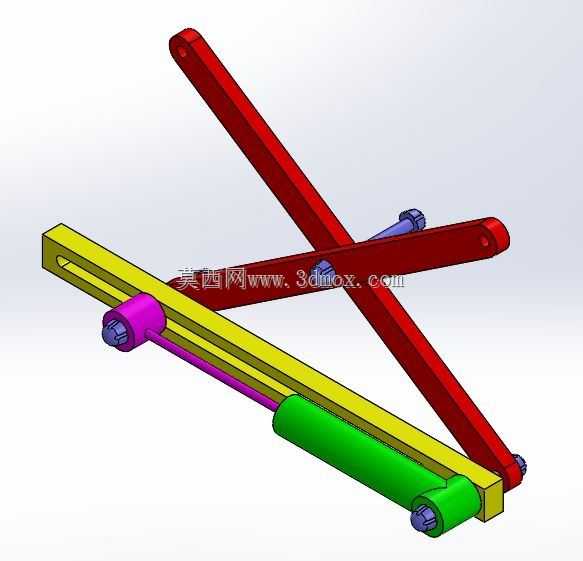

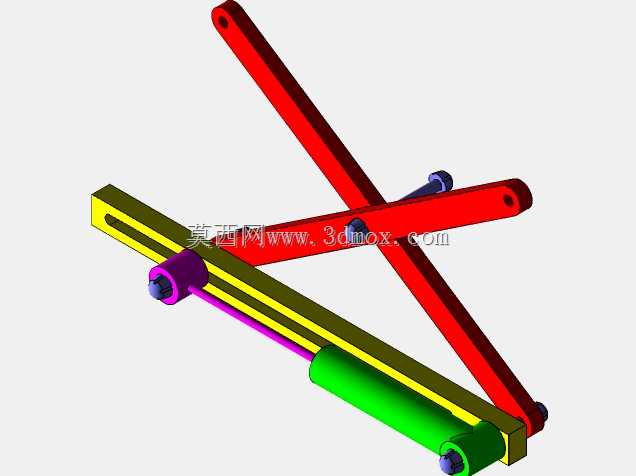

　　该剪叉式伸缩联动结构，核心应用于需要线性伸缩、角度调节的工业场景，常见于小型升降作业平台、可调角度工装夹具、自动化设备的位移执行端，也可作为教学演示机构用于机械原理实训，帮助从业者理解平面连杆机构的运动逻辑。从功能特性来看，该结构通过两组交叉布置的长杆件实现铰接联动，配合端部的滑移约束与驱动构件，可将驱动端的直线或旋转输入，转化为剪叉臂的开合动作，最终实现末端的伸缩或升降输出，运动过程中各铰接点受力均匀，传动平稳，无明显卡滞点，可承受一定的径向与轴向载荷。设计层面，交叉臂采用等长对称布局，铰接孔位同轴度公差控制在合理范围，避免运动过程中出现别劲现象；长槽型滑移轨道设置在其中一组臂的端部，配合圆柱销轴实现滑动约束，

　　滑移面预留足够的润滑间隙，减少往复运动的磨损；驱动端采用套筒式伸缩构件与臂体铰接，可适配气动、电动或手动驱动方式，安装接口采用标准内六角紧固件，方便不同场景下的快速拆装替换。从安装边界来看，该结构完全收拢时整体占用空间较小，展开后行程可达到收拢长度的1.8倍左右，固定端与活动端均预留标准安装孔位，可直接对接外部设备的安装基面，铰接销轴采用标准圆柱销，通用性强，无需定制特殊连接件。实际应用中，可根据负载需求调整臂体的截面尺寸与材料选型，轻载场景下可采用铝合金材质降低整体重量，重载场景则更换为合金钢材质并做表面淬火处理提升耐磨性能，各铰接点可加装自润滑衬套，延长维护周期，适配不同工况下的长期运行需求。
