倾斜式户外倒烧烤炉结构设计

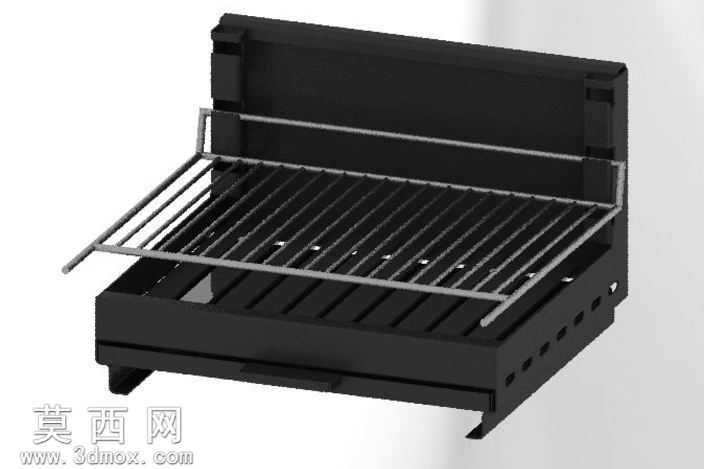

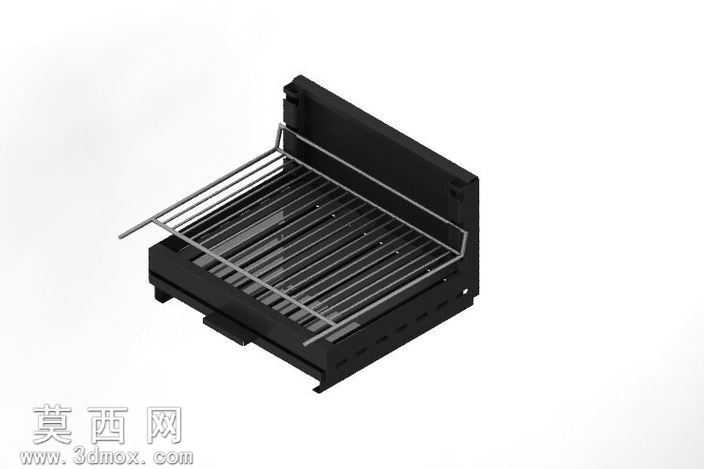

本作品为倾斜式倒烧烤炉三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循钣金加工与装配工艺逻辑，对每一处结构细节都做了可制造性校验。模型主体分为炉体底座、炭槽、烤网、挡火背板四个核心模块，炉体底座采用钣金折弯工艺建模，侧壁预留均匀分布的通风孔，用于炭烧过程中的空气流通，保障燃烧充分性，底部设置抽拉式接灰抽屉，抽屉与底座采用滑轨式配合结构，抽拉顺畅无卡顿，方便使用后清理炭灰。炭槽为倾斜式布局，与水平面呈15度夹角设计，该角度经过反复模拟验证，既可以让油脂顺着倾斜面流向集油区，避免油脂直接滴落到炭火上产生大量油烟，又能保障炭火与烤网的距离均匀，让烤制区域的温度分布更加均衡。烤网采用食品级不锈钢材质建模，网格间距设置为8mm，既可以避免小型食材掉落，又能保障热量充分传递到食材表面，烤网前端延伸出一段把手结构，方便用户在使用过程中调整烤网位置或者抬升烤网添加炭火，烤网与炉体两侧的支撑边采用挂扣式配合，安装拆卸都十分便捷。挡火背板采用加高钣金结构，高度高于烤网上沿12cm，既可以阻挡侧向风对炭火燃烧的影响，又能避免炭火飞溅引发安全隐患，背板与炉体后侧采用螺丝固定结构，建模时预留了标准螺丝孔位，方便生产装配。材质渲染阶段，炉体底座、炭槽、挡火背板采用耐高温黑色哑光喷塑材质，还原真实户外烤炉的表面质感，烤网采用拉丝不锈钢材质，金属反光效果做了弱化处理，避免渲染时出现过曝的反光点，接灰抽屉采用与底座一致的黑色材质，整体视觉风格统一协调。建模过程中所有零件都设置了对应的装配约束，活动部件保留了合理的运动间隙，整体装配完成后无干涉问题，可直接导出工程图用于生产加工，也可用于产品展示、结构验证等场景。
