五缸星型径向发动机活塞连杆组结构

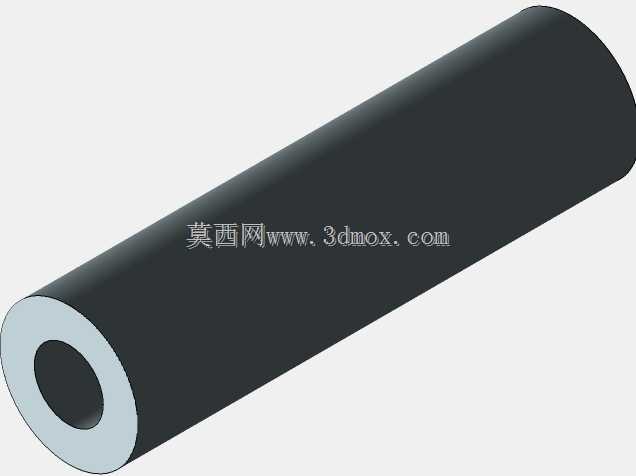

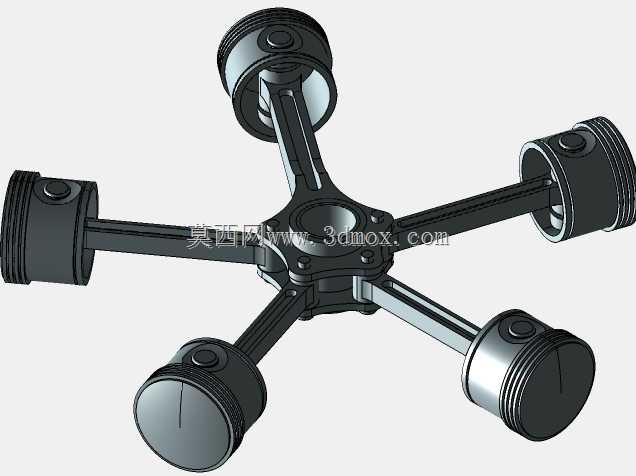

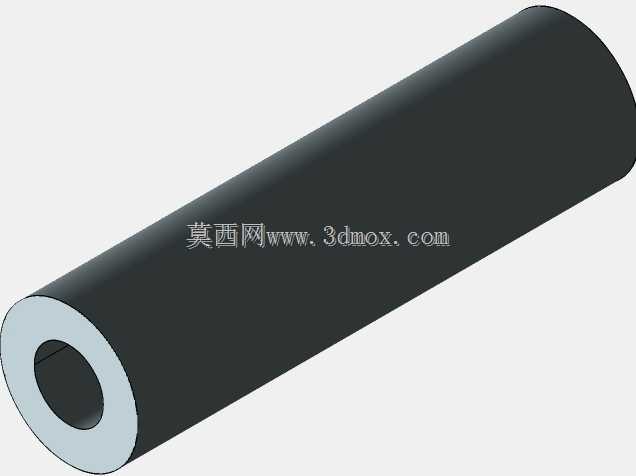

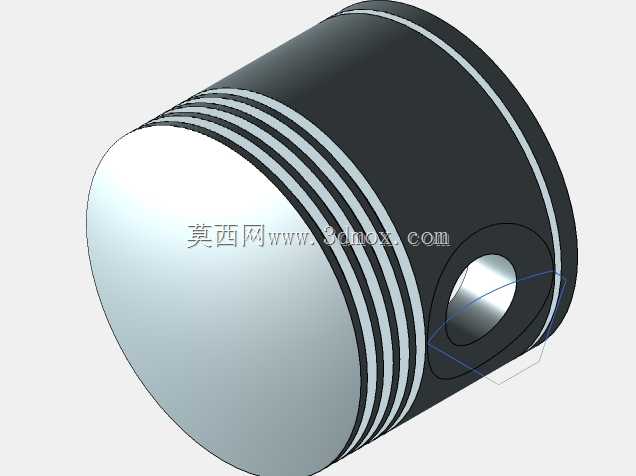

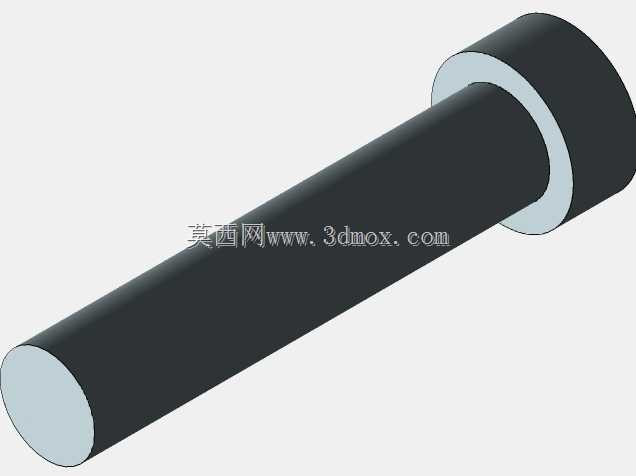

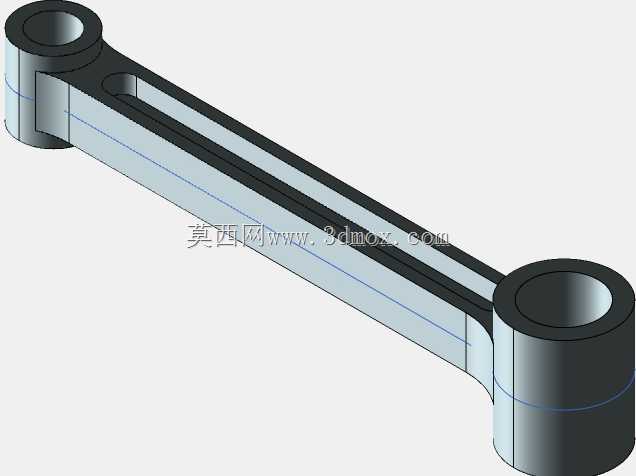

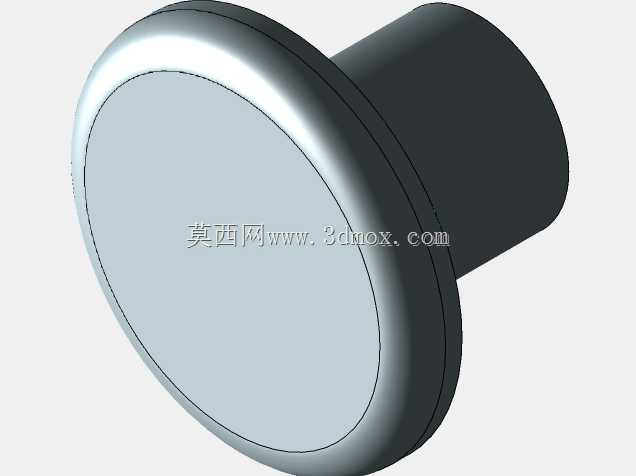

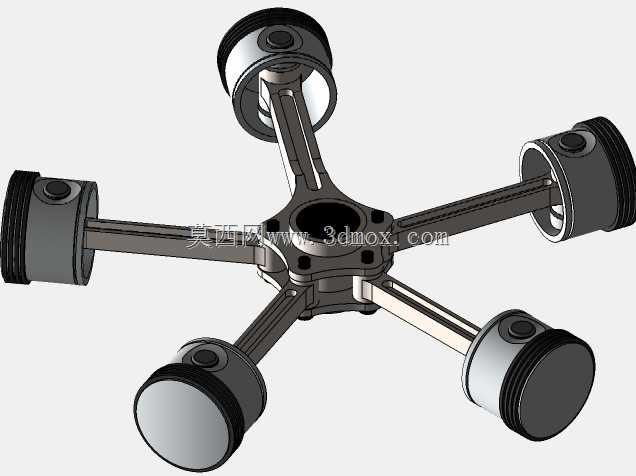

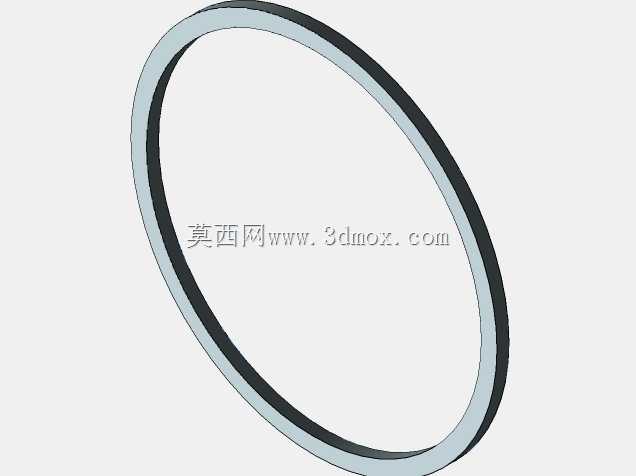

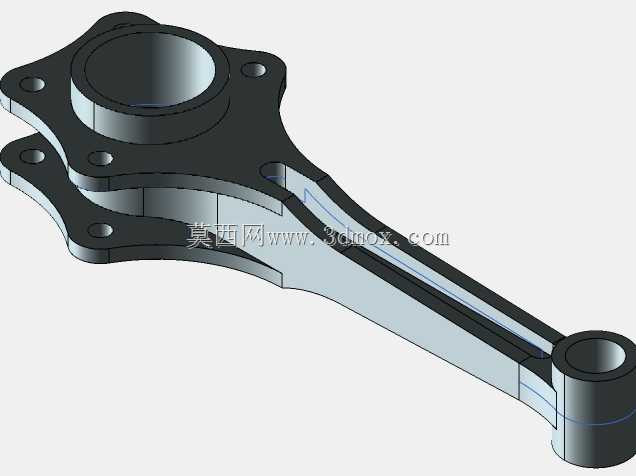

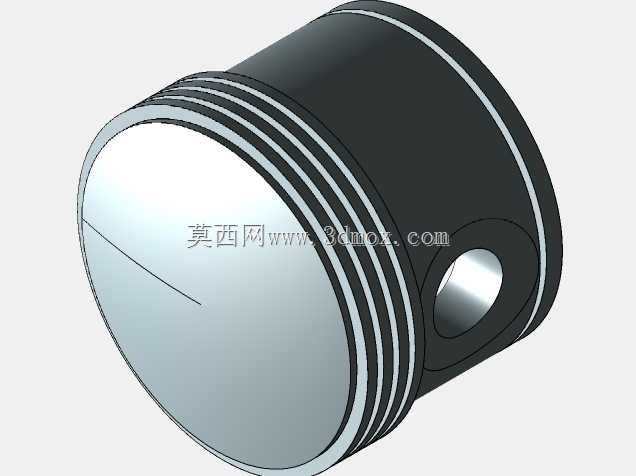

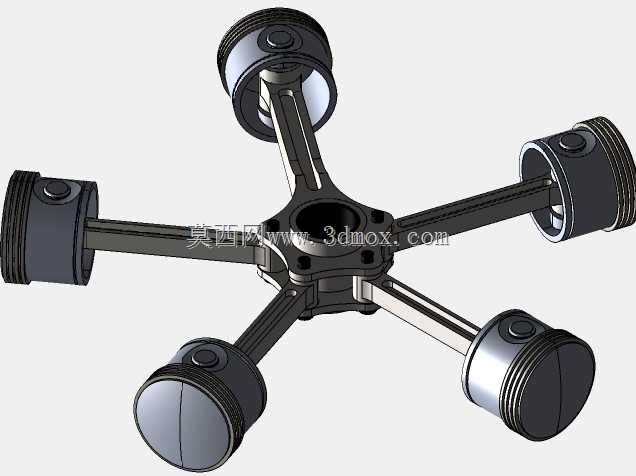

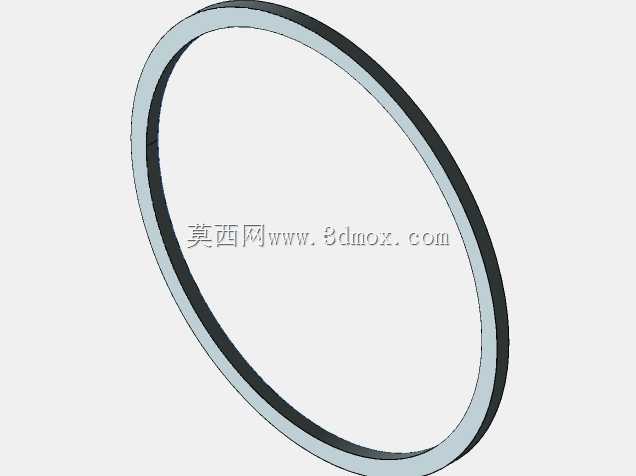

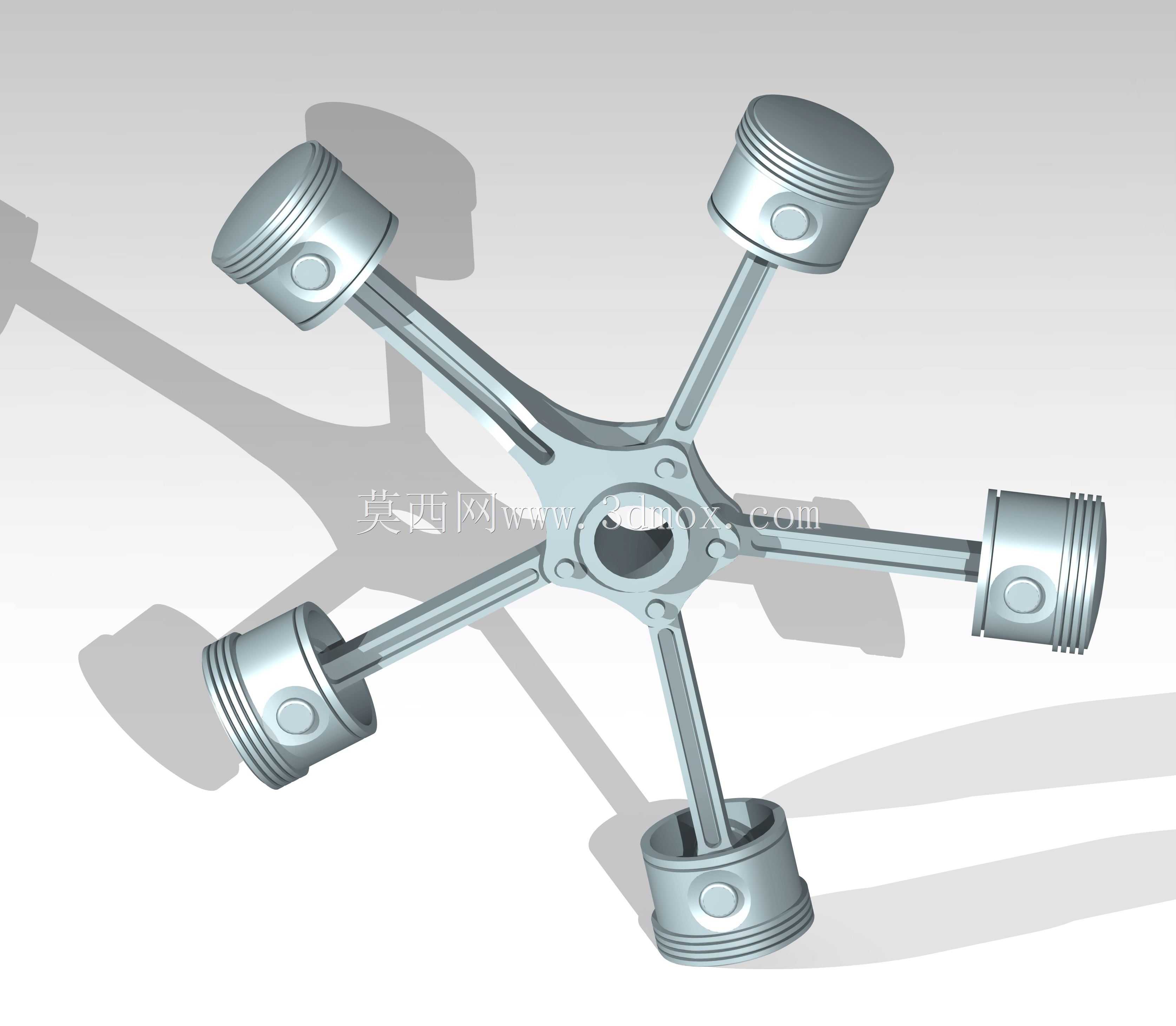

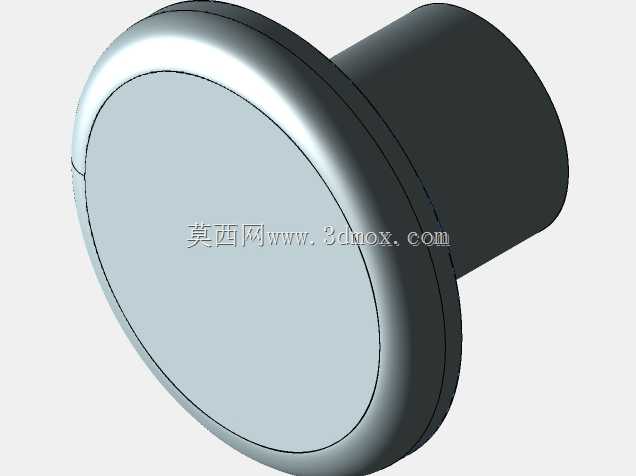

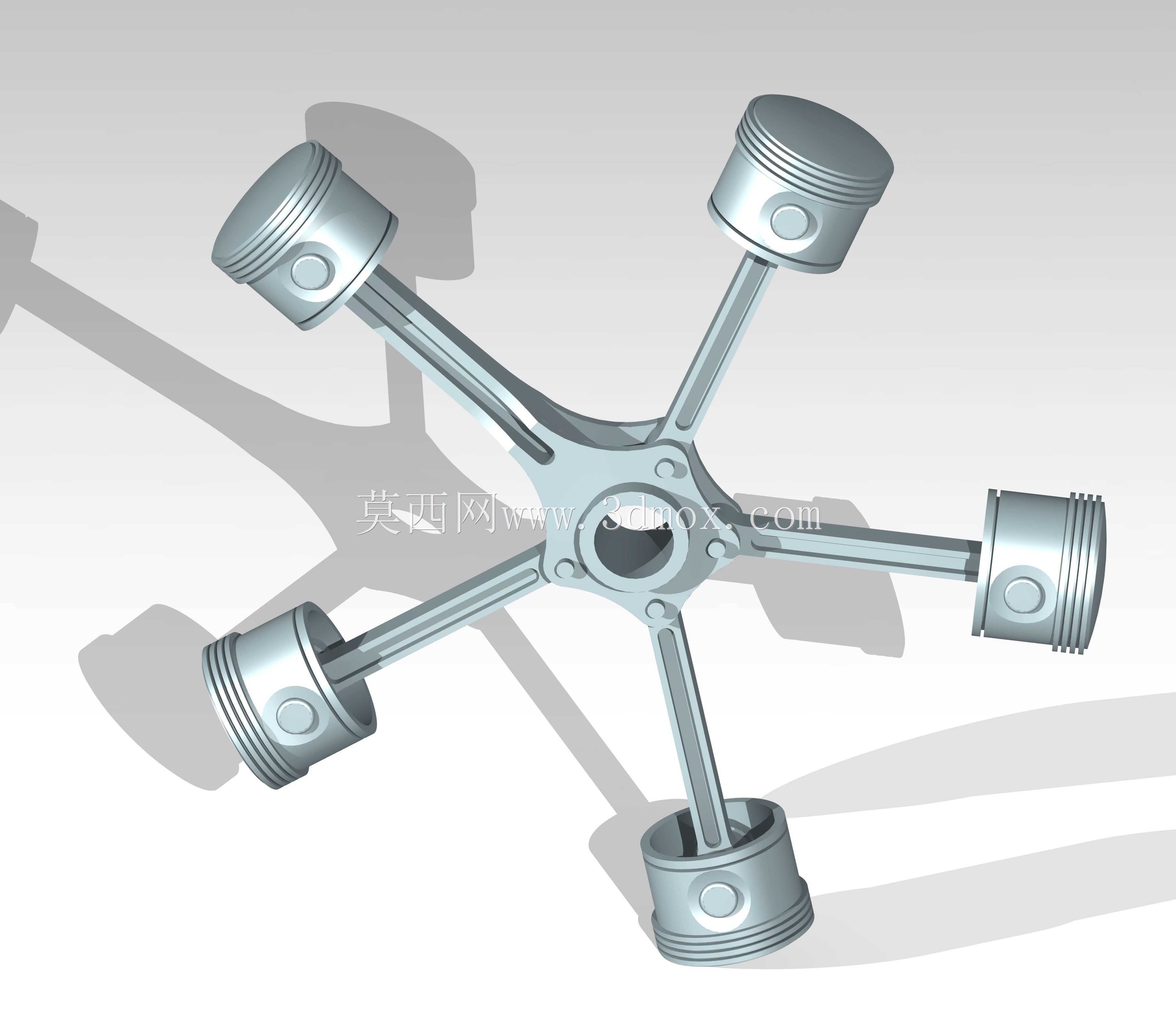

　　该径向动力装置采用五缸星型均布布局，核心运动组件围绕中心曲轴呈72度夹角圆周排布，这类结构早年广泛应用于航空活塞动力场景，依靠多缸交替做功抵消往复惯性力，相比直列同排量机型拥有更短的整机轴向尺寸，适配对径向空间包容度高、轴向安装长度受限的动力舱布局。从结构设计逻辑来看，每一组活塞连杆组件都遵循等长设计原则，保证各缸活塞到达上止点时的压缩间隙完全一致，避免各缸做功压差导致的曲轴动平衡失准；活塞裙部预留了适配热膨胀的配合余量，环槽位置对应气环、油环的安装尺寸做了等宽限位设计，可直接匹配标准活塞环组的装配公差要求。中心星形连接架是整套结构的力传递核心，五个连杆安装孔的位置度公差控制在0.02mm范围内，孔内预留了衬套压装的过盈量，

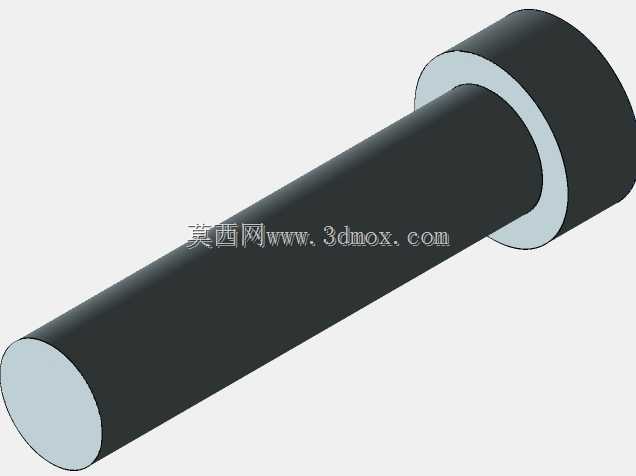

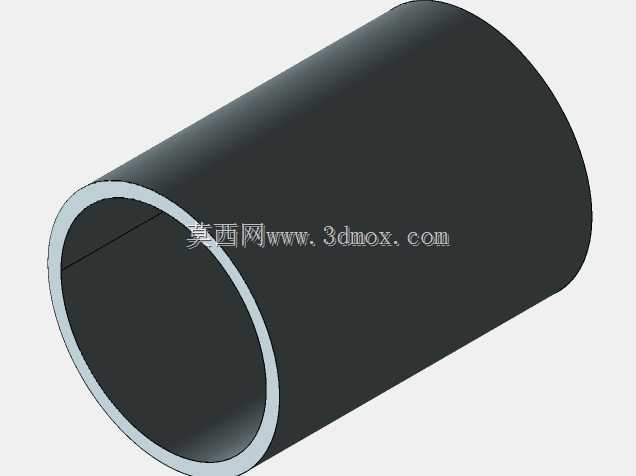

　　既保证连杆摆动时的转动自由度，又能长期承受交变做功载荷的冲击。整套运动副的安装边界以中心曲轴轴线为基准，活塞外圆运动轨迹形成的圆周直径为最大径向安装尺寸，轴向方向仅需覆盖活塞行程加上曲轴平衡块的厚度即可完成舱位适配，不需要额外预留直列机型的多缸排布轴向空间。在实际工况中，这类结构的各缸依次完成进气、压缩、做功、排气循环，每转动72度就有一个缸进入做功行程，动力输出的平顺性优于四缸以下直列机型，且风冷条件下各缸的迎风散热条件均匀，不会出现直列机型后排缸散热不足的问题。建模过程中对活塞销与连杆小头的配合间隙、连杆大头与星形架连接轴的转动间隙都做了符合工程实际的预留，活塞顶面的燃烧室凹坑结构也做了等比例还原，可直接用于动力原理演示、运动仿真验证，也能作为小型航空动力改装、教具模型开发的结构参考基底。
