民用航空涡扇喷气发动机外观结构

　　在民用航空装备领域，大涵道比涡扇喷气发动机是窄体干线客机的核心动力单元，承担着为整架飞机提供巡航推力、驱动机载附件系统运转的核心作用，其设计合理性直接决定了飞行器的燃油经济性、航程表现与运行可靠性。从实际装机场景来看，这类发动机通常采用翼下吊装的安装形式，因此在结构设计阶段需要严格匹配机翼挂点的安装边界，吊耳位置需对应机翼承力结构的预留点位，同时发动机短舱的整体外径、轴向长度都要符合机型的离地间隙要求，避免在起降、地面滑行阶段短舱下唇口与道面发生剐蹭，也需要预留足够的维护操作空间，方便地勤人员开展日常检查与部件更换作业。

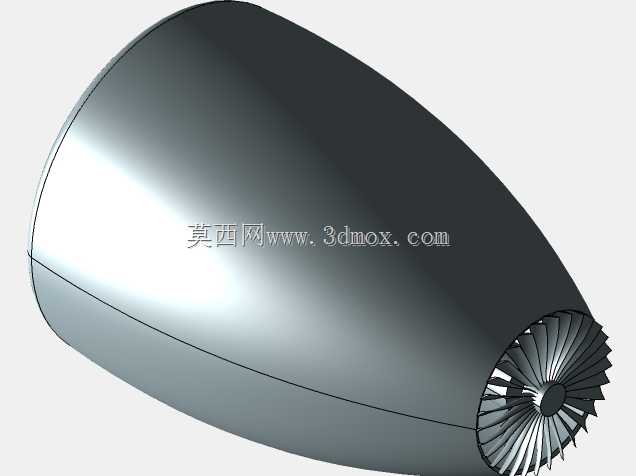

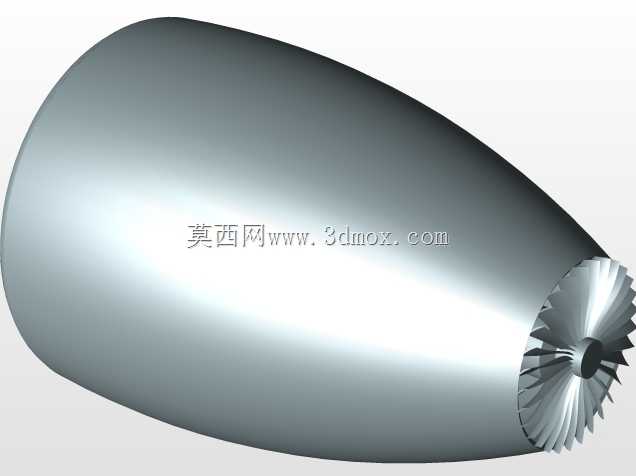

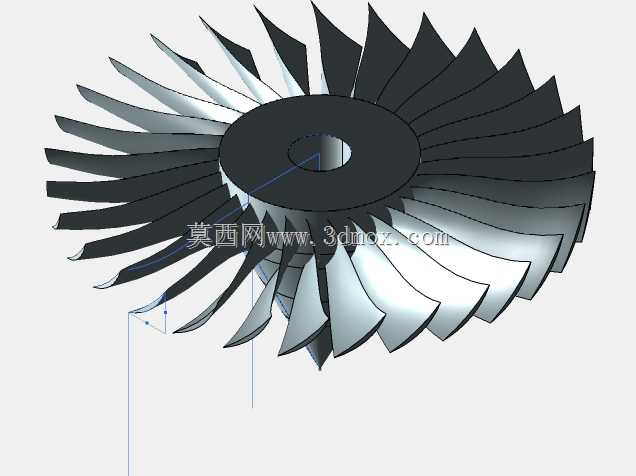

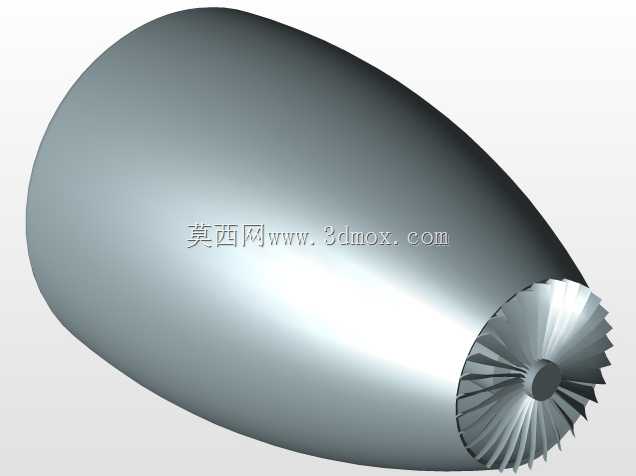

　　该模型还原的是典型单转子涡扇发动机的短舱与前端风扇段结构，进气道唇口采用圆弧过渡设计，能够在不同飞行迎角下保证进气气流的均匀性，避免大迎角状态下进气道内出现气流分离，导致压气机喘振、推力骤降的故障。前端风扇叶片采用宽弦后掠的气动构型，相比早期窄弦直叶片，这种设计能够有效降低风扇旋转过程中的激波损失，提升亚音速巡航阶段的推进效率，同时叶片根部的榫头结构与风扇盘的榫槽精准配合，保证高速旋转状态下的连接可靠性，承受离心载荷与气流交变载荷的长期作用。

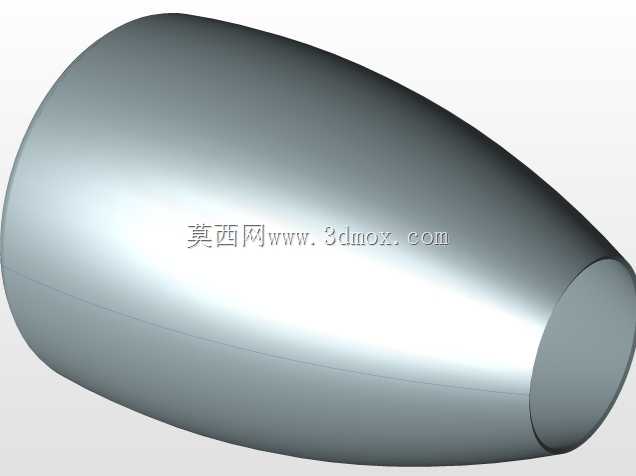

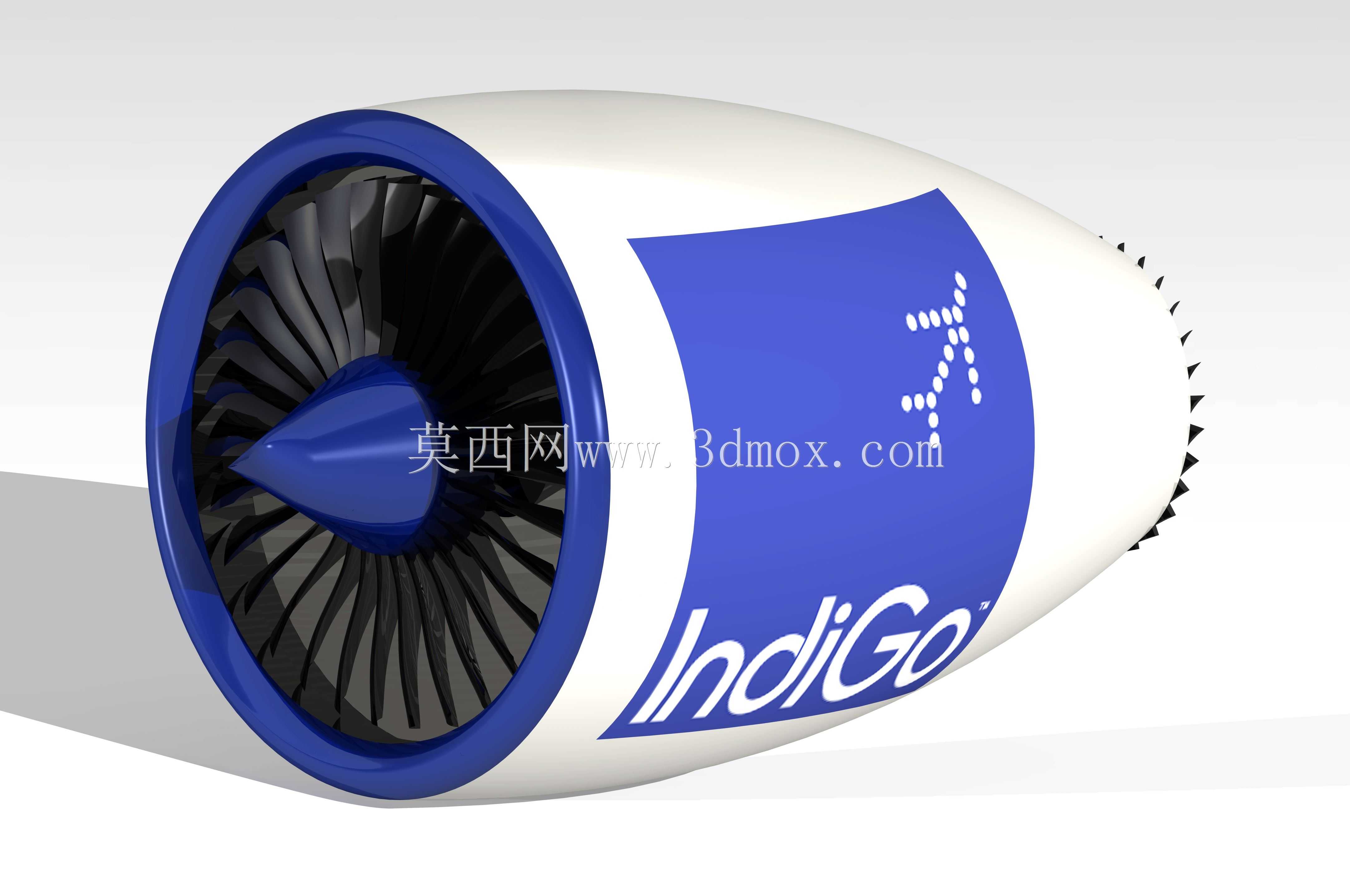

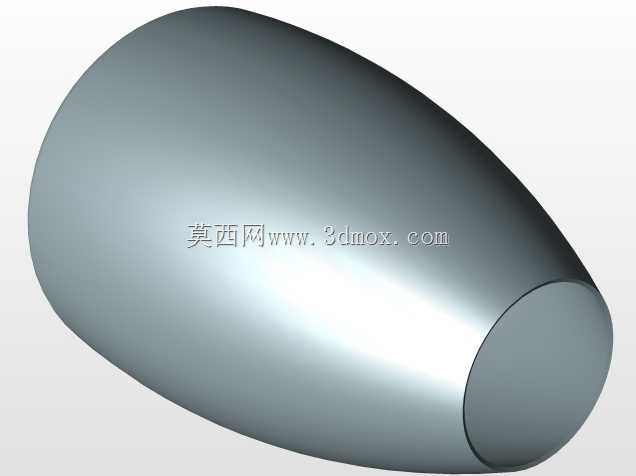

　　短舱外壁的涂装标识不仅是航司视觉识别的一部分，在实际工程设计中，短舱本体采用复合材料夹层结构，内壁铺设吸音衬层，能够有效降低风扇段运转产生的噪声，满足民航机场的噪声管控要求。短舱尾部的锯齿状喷口设计，能够促进外涵道冷气流与内涵道热喷流的快速掺混，降低喷气噪声的同时，还能小幅提升低速状态下的推力表现。从结构设计逻辑来看，该模型重点呈现了发动机的外部气动外形，进气锥采用流线型纺锤设计，能够将进气道来流均匀导向四周的风扇叶片，减少进气端的流动损失，进气锥与风扇盘的连接结构预留了传感器安装位，可用于监测进气总温、总压参数，为发动机全权限数字控制系统提供实时进气状态数据，辅助控制系统调整供油量与可调静子叶片角度，保证发动机在不同飞行高度、速度下都能稳定工作在最优工况区间。

　　在安装接口设计上，短舱上部的承力挂点需要传递发动机产生的数吨级推力到机翼主承力盒段，因此挂点位置的短舱内部设置了加强筋结构，将集中载荷均匀扩散到整个短舱承力框架上，避免局部应力集中导致结构疲劳损伤。同时短舱上预留了多个维护口盖的位置，对应内部燃油管路、滑油管路、电气线束的检查节点，无需拆解整个短舱即可完成日常定检工作，大幅降低航线维护的时间成本。这类发动机的设计需要在气动效率、结构重量、维护性三者之间找到最优平衡点，比如风扇叶片的数量选择既要考虑单级增压比的要求，也要控制整体旋转质量，降低轴承的承载负荷，延长核心机转动部件的使用寿命。
