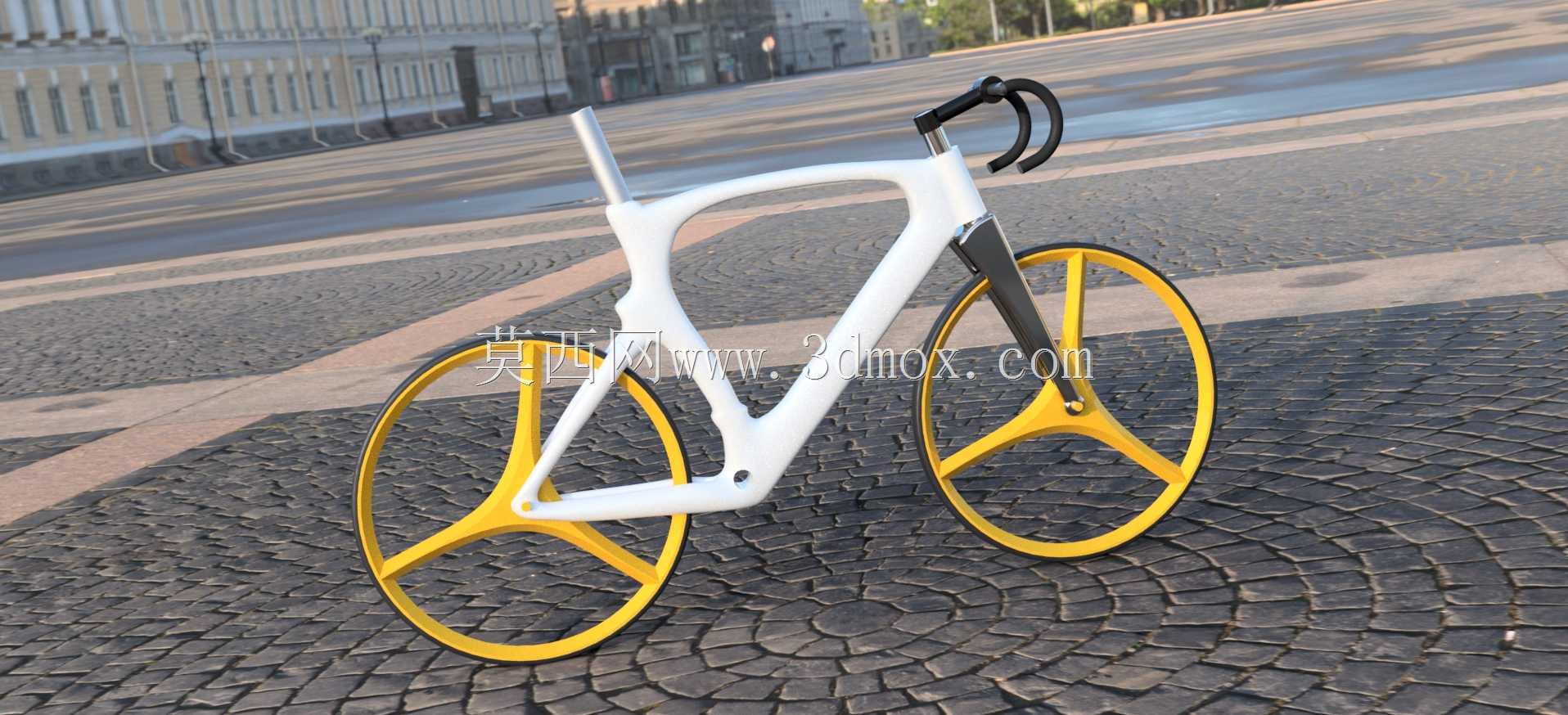

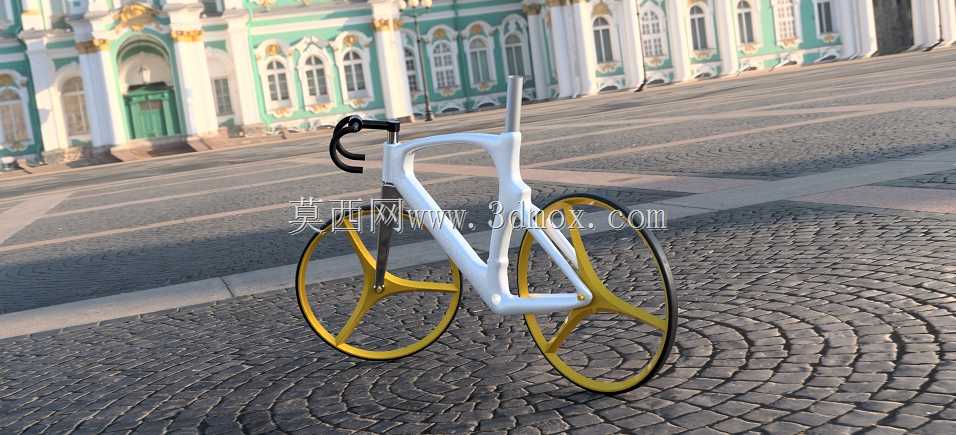

一体化流线型城市通勤自行车车架结构

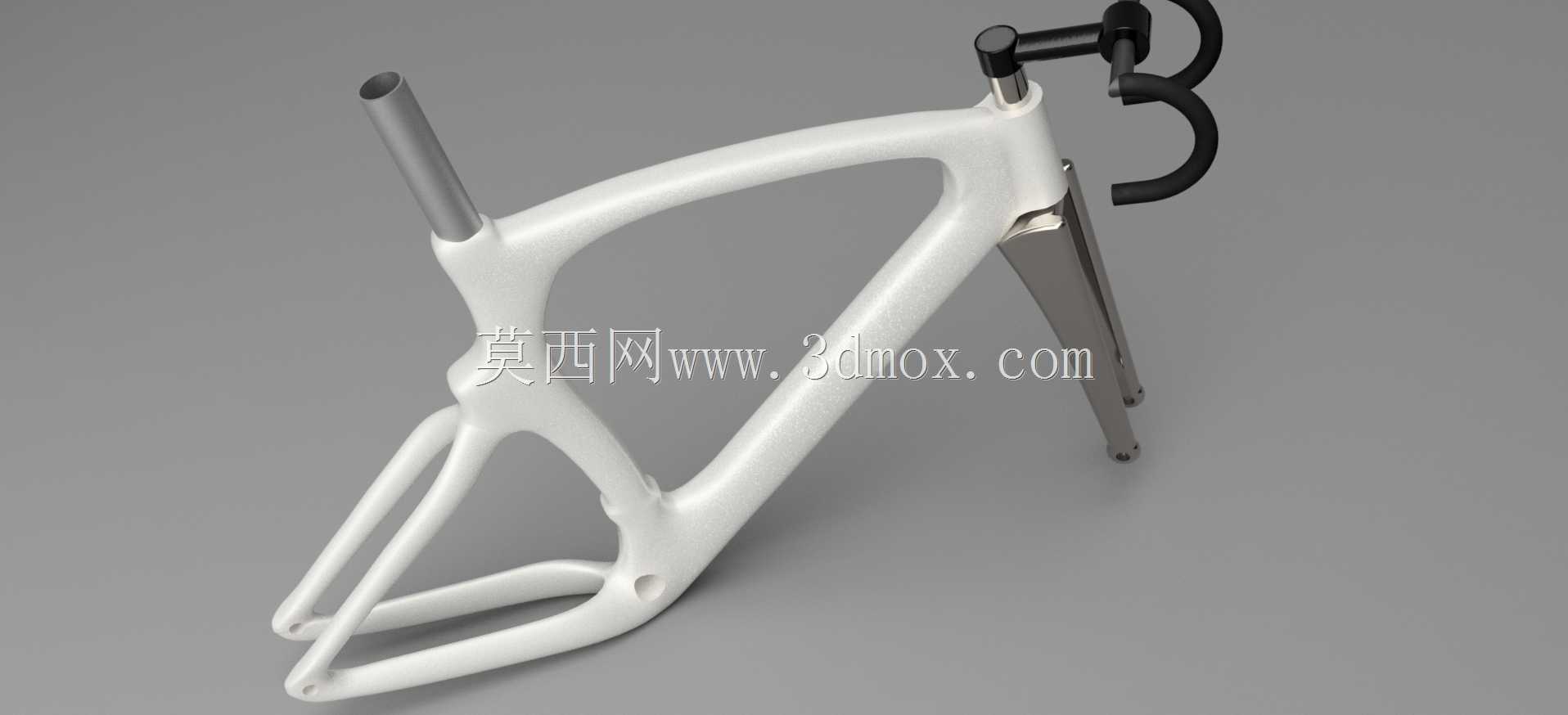

　　日常城市通勤场景下，自行车车架作为整车的核心承载基体，需要同时兼顾骑行发力传导效率、复杂路况下的结构抗扭性能、以及长期使用的疲劳耐久表现，这款一体化成型的车架结构，在设计阶段就跳出了传统管材拼接的思路，采用连续曲面的有机形态构建整体受力路径。从实际使用的受力逻辑来看，骑行过程中踏板施加的蹬踏力矩会通过五通位置向整个车架传导，传统圆管拼接车架在管材衔接位置容易出现应力集中的问题，这款车架将头管、上管、下管、后叉、坐管位置做了连续的曲面过渡，没有突兀的焊接接缝结构，力的传导路径沿着曲面连续分布，在过坑洼路面、急加速摇车的工况下，应力不会在衔接位置出现局部峰值，能有效降低长期使用过程中结构开裂的风险。在安装边界的设计上，

　　这款车架预留了标准规格的头管安装位，可适配常规口径的公路车弯把与前叉组件，坐管位置采用直插式的标准管径接口，能兼容多数市售的坐垫调节组件，五通位置的安装尺寸匹配通用的中轴规格，不需要额外定制配件就能完成整车的组装，后轮的开档尺寸符合常规三刀轮组的安装要求，轮组安装后不会出现蹭胎、偏摆的干涉问题。从外形尺寸的适配性来看，车架的几何角度针对城市铺装路面的通勤需求做了调整，立管角度兼顾了骑行时的踩踏发力角度与长时间骑行的腰部舒适度，上管的高度设置预留了足够的跨高空间，日常停靠、上下车时不会出现卡裆的问题，后叉的长度控制在兼顾转向灵活性与后轮行驶稳定性的区间，过城市路口急转、避让行人时不会出现车尾拖沓的操控感。

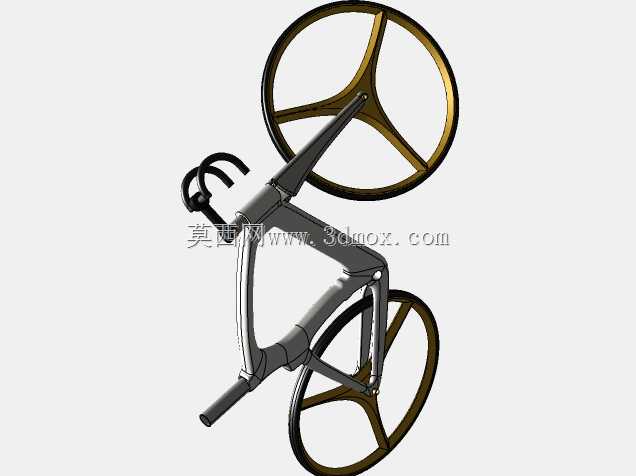

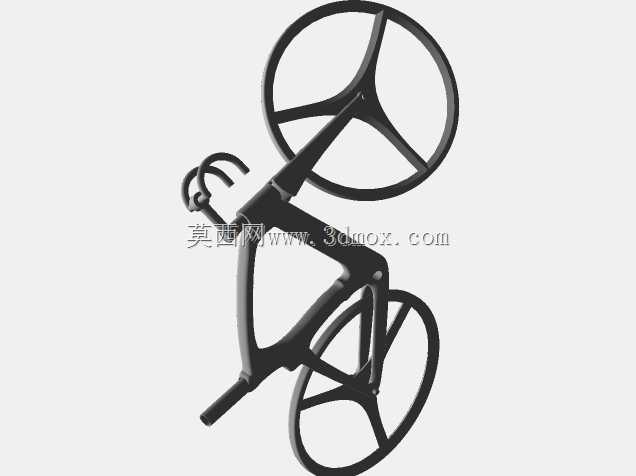

　　设计过程中采用T样条曲面构建整体形态，在保证曲面流畅度的同时，能精准控制各个位置的壁厚分布，在受力较大的五通、头管位置做了局部壁厚加强，在受力较小的上管中部位置适当调整壁厚，在不降低整体结构强度的前提下控制车架的整体重量，既满足日常通勤的承载需求，也能减少骑行过程中的无效负重。这种一体化的曲面结构，除了结构性能上的优势，在外观上也摆脱了传统管材车架的工业拼接感，流畅的曲面形态能适配不同风格的外观涂装，不管是做亮面纯色涂装还是哑光质感的表面处理，都能呈现出简洁统一的视觉效果，适配城市出行场景下的审美需求。在实际装配验证的过程中，需要注意各个安装位的同轴度公差，头管上下碗组的安装位要保证同轴度偏差在合理范围内，避免出现转向卡滞的问题，后叉尾勾的位置要保证与五通位置的平行度，避免轮组安装后出现链条偏磨、变速不准的问题，坐管位置的内径公差要控制在合理区间，既要保证坐管能顺利插入调节，也要保证锁紧后不会出现坐管下滑的问题。
