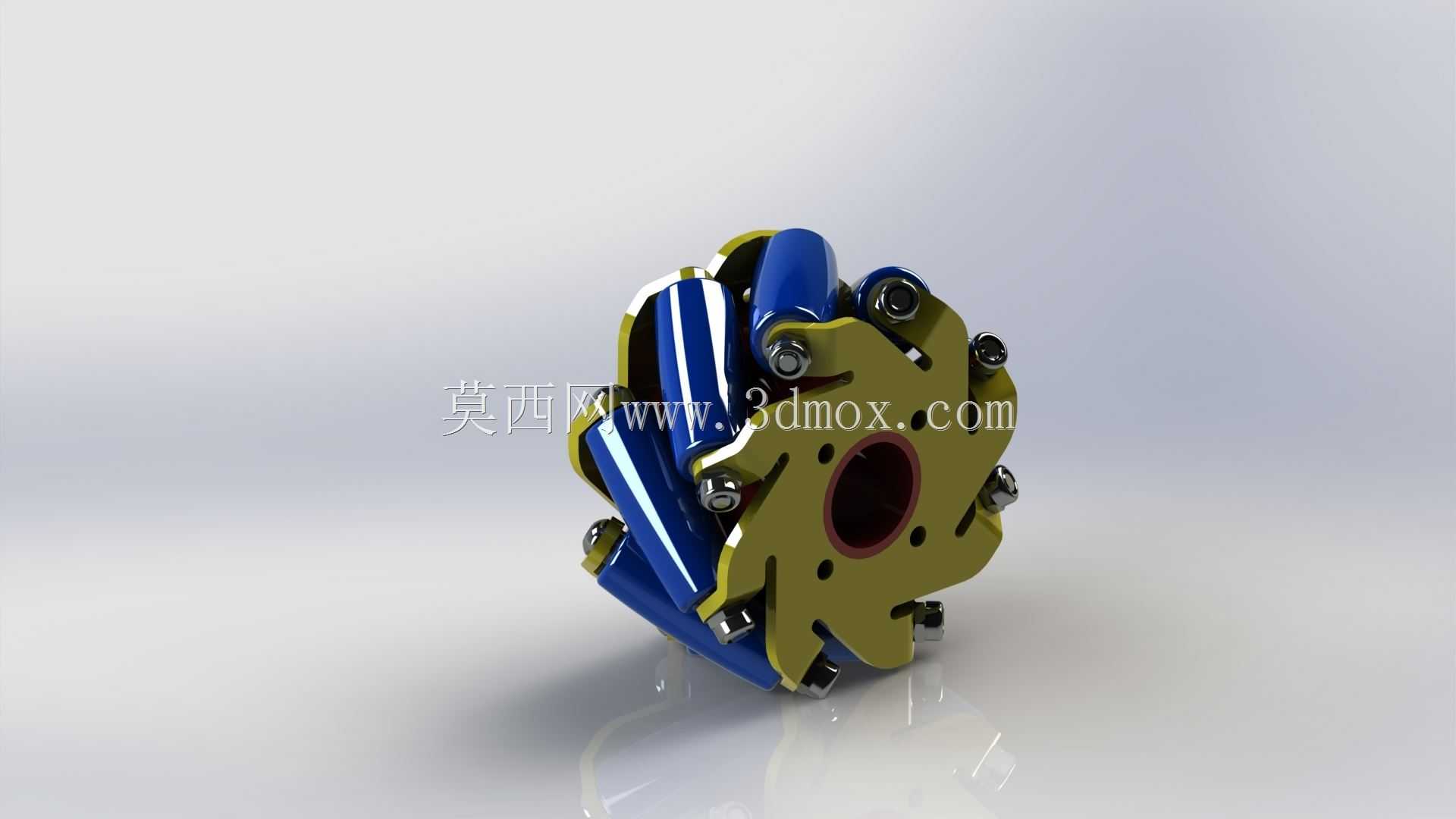

全向移动麦克纳姆轮结构设计

　　这款麦克纳姆轮的设计核心围绕狭小空间内的全向移动需求展开，区别于传统脚轮仅能沿固定转向行进的特性，其通过轮缘周向排布的斜置辊子，可在不改变轮体自身朝向的前提下，实现横向平移、斜向移动、原地零半径回转等多自由度运动，适配AGV转运小车、仓储分拣移动平台、窄通道作业巡检设备、赛事竞技机器人等对移动灵活性要求极高的场景。在实际产线布局中，很多设备部署区域的通道宽度仅能容下设备本体通行，没有传统转向结构所需的转弯半径空间，采用该轮组搭配的移动底盘，可直接沿横向平移完成工位对接，无需反复调整进退角度，能大幅压缩通道预留宽度，提升车间单位面积的空间利用率。

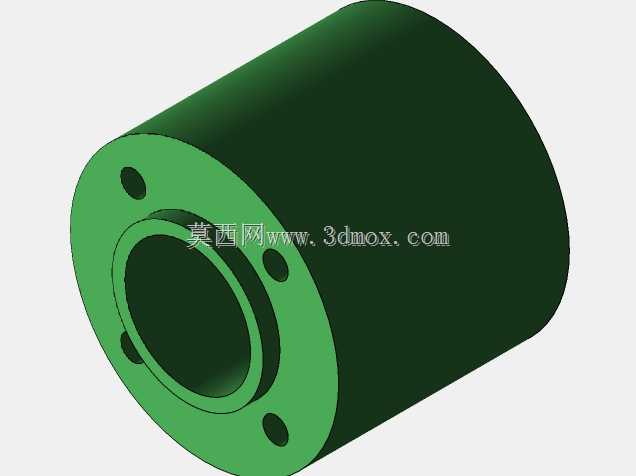

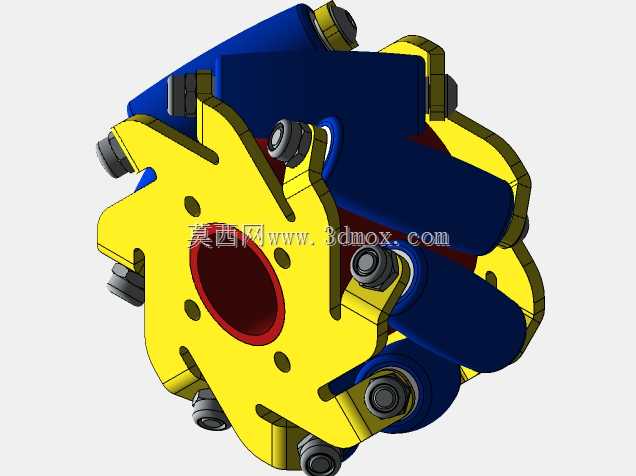

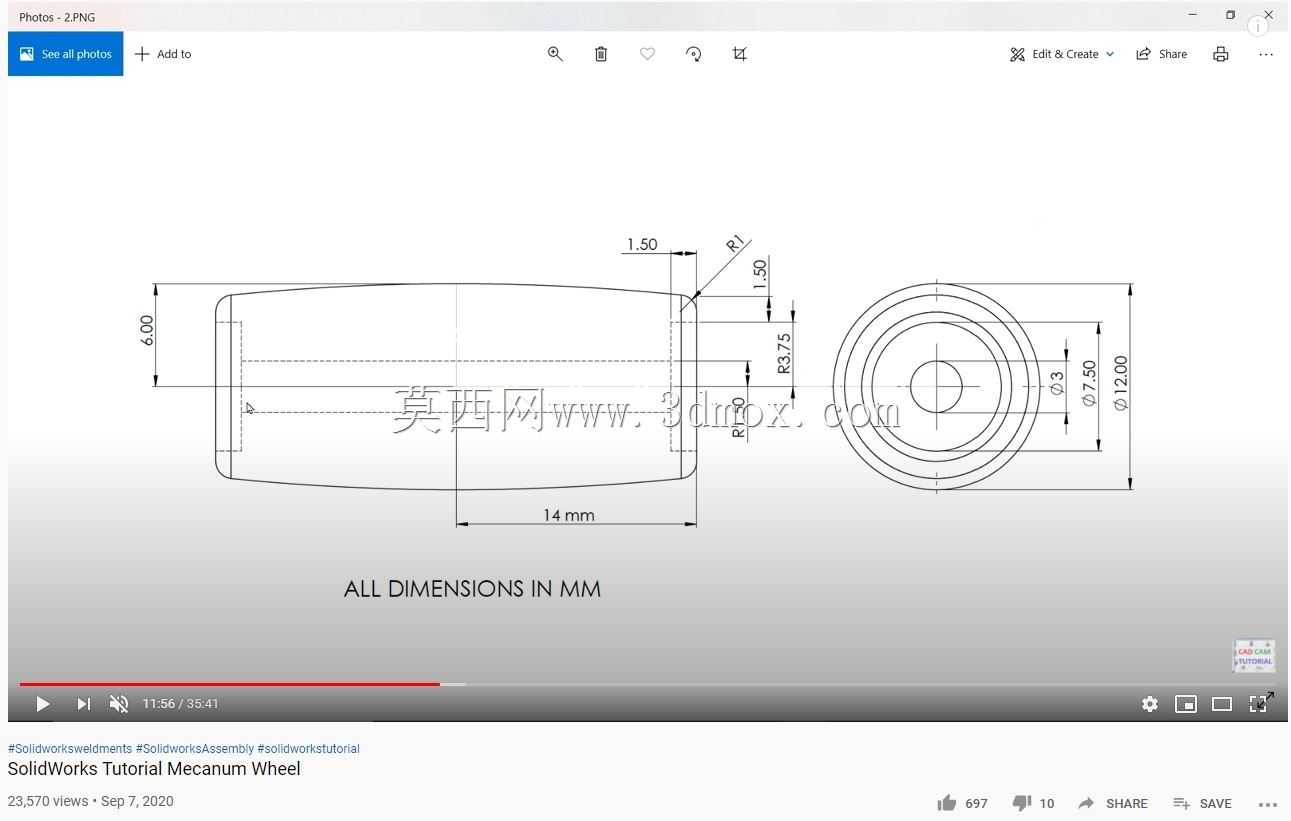

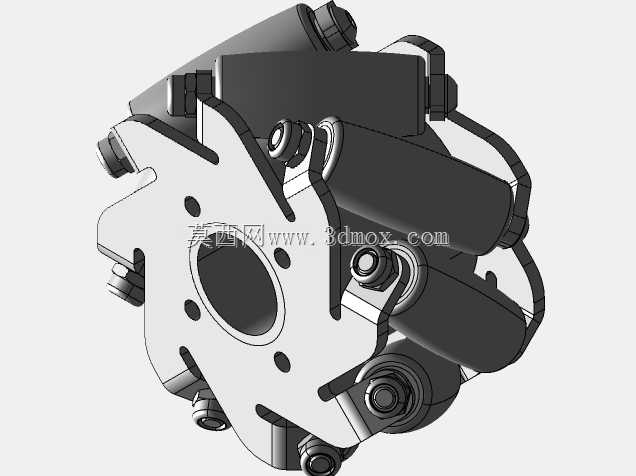

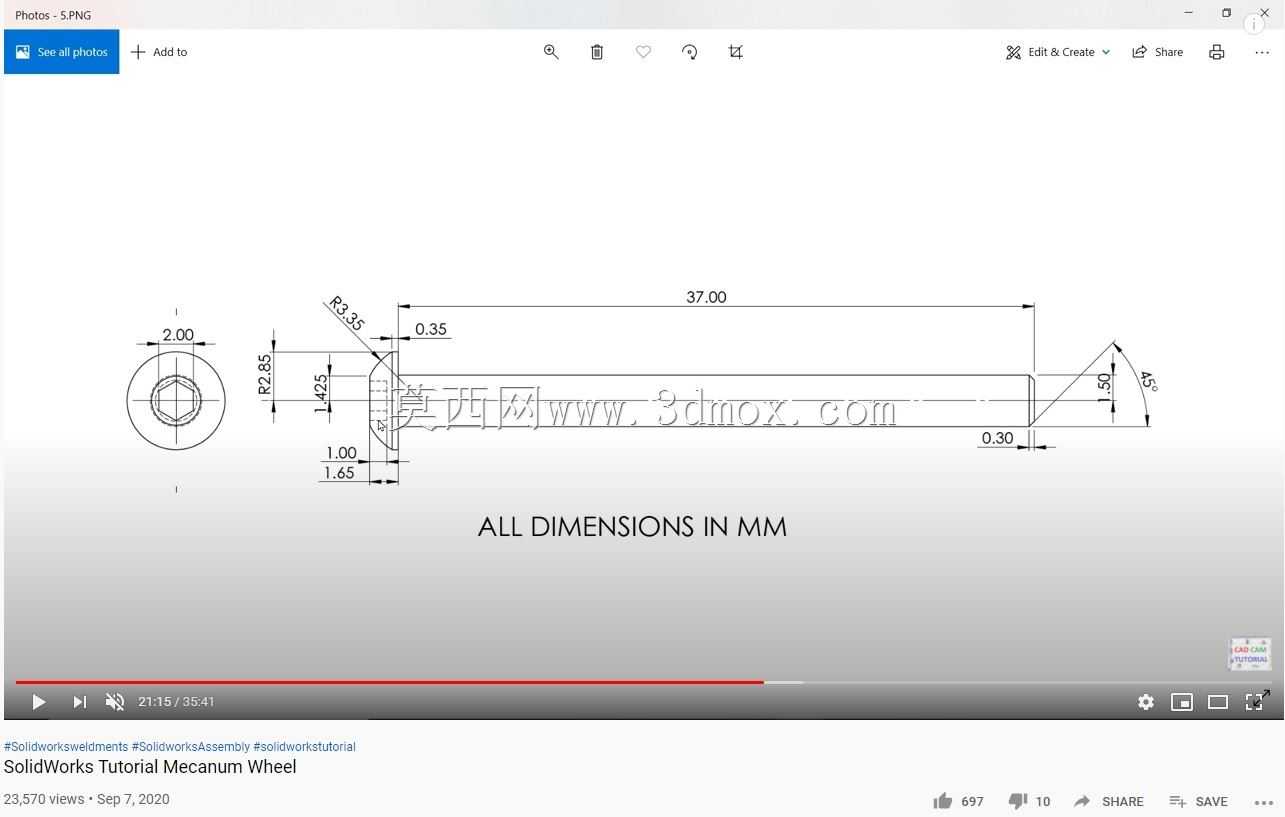

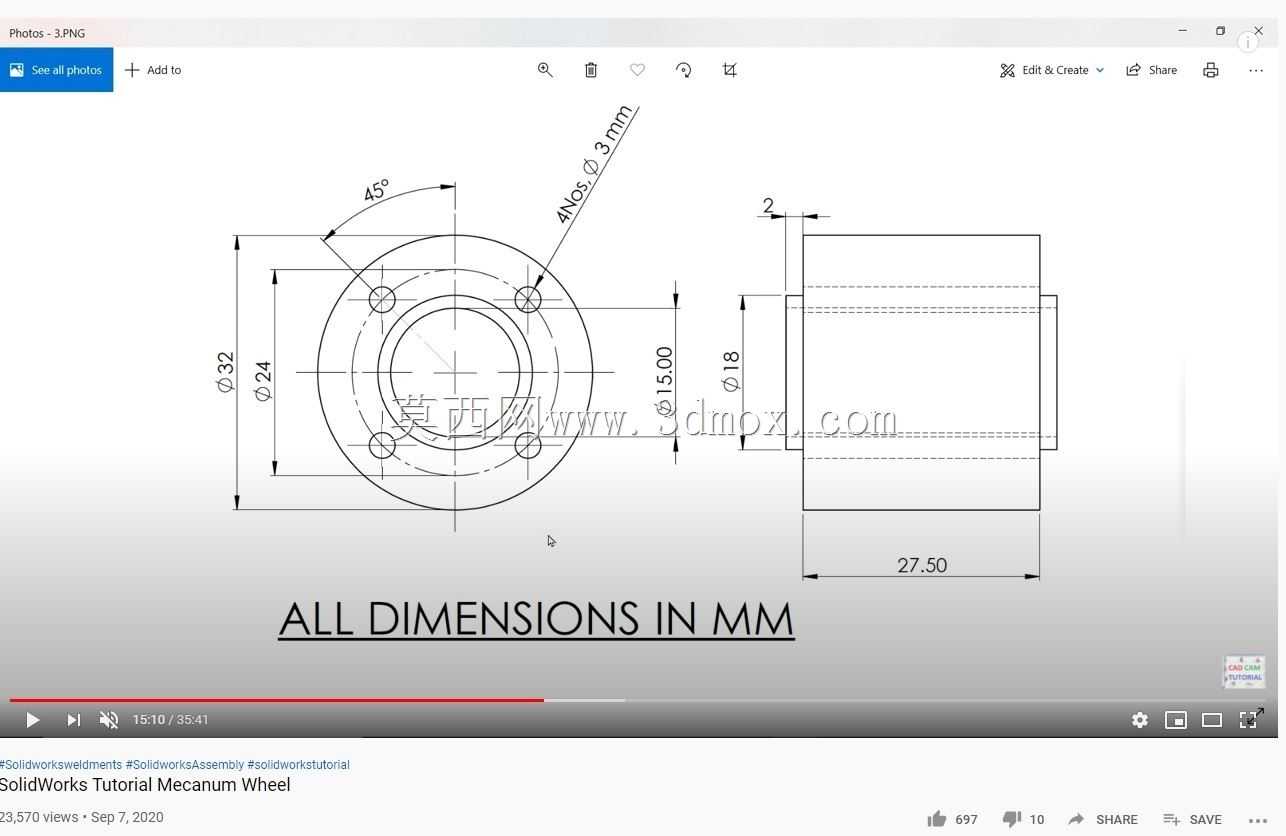

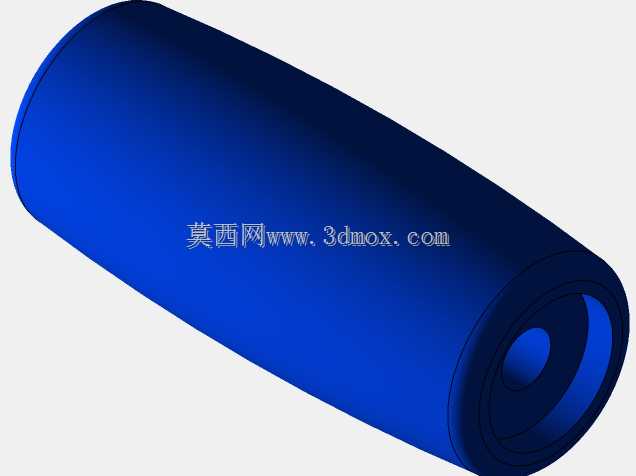

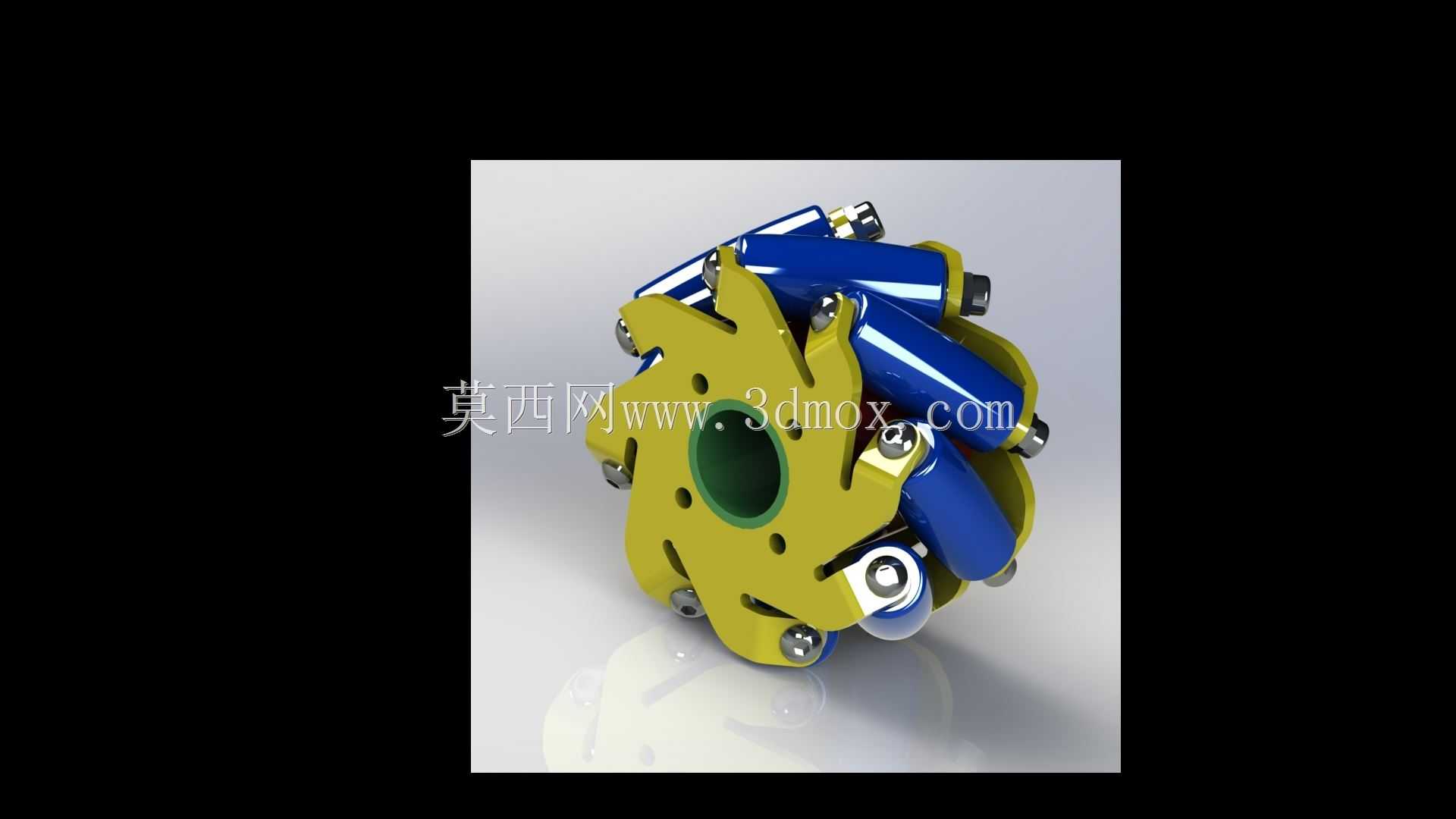

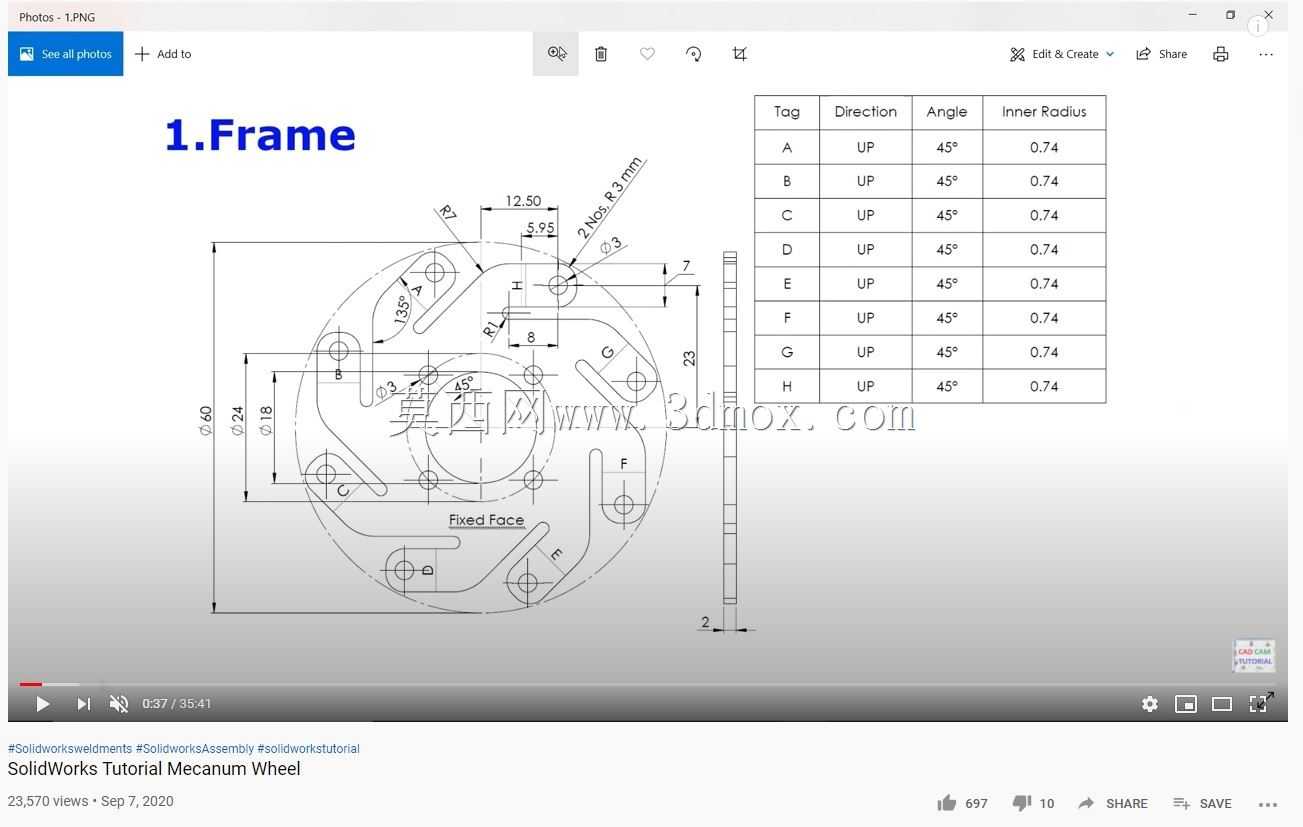

　　从结构设计逻辑来看，轮体主体采用辐板式轮毂结构，中心开设带键槽的安装通孔，可直接与驱动电机输出轴配合传递扭矩，轮毂周向均匀开设辊子安装位，每个辊子的轴线与轮体主轴线呈45度夹角排布，相邻辊子的外轮廓母线衔接后可形成完整的轮体圆周包络面，保证轮体滚动过程中始终有辊子与接触面贴合，避免行进过程中出现卡顿、冲击。辊子外部采用高耐磨聚氨酯包胶材质，内部通过微型轴承与安装销轴连接，可绕自身轴线自由转动，当轮体受驱动绕主轴旋转时，接触地面的辊子会将轮体的驱动力分解为沿轮体前进方向与垂直于前进方向的两个分力，通过调整四个麦轮各自的转速与转向，即可矢量合成任意方向的最终行进合力。

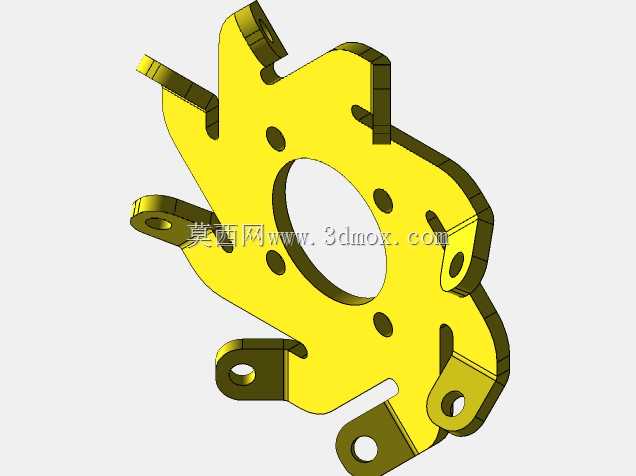

　　设计过程中重点考量了安装边界与受力匹配，轮毂上的安装孔位做了沉头处理，固定螺栓安装后不会突出轮毂端面，避免与周边安装架产生运动干涉；辊子与轮毂的连接支架做了加厚处理，可承受额定载荷下的径向冲击，适配车间环氧地坪、硬化水泥地面等常见工业行走路面，同时轮体的整体宽度做了优化控制，不会过多占用底盘侧向安装空间，方便与驱动电机、悬挂减震模块做集成装配。在选型适配时，可根据底盘额定载荷调整辊子数量与包胶硬度，重载场景下可增加辊子排布密度、提升包胶邵氏硬度，降低单辊受力；轻载高速场景下可选用稍软的包胶材质，提升抓地力与行进缓冲性能，减少运行过程中的震动传递。
