多缸内燃机曲轴精密结构三维设计

　　曲轴作为内燃机动力输出的核心回转构件，承担着将活塞往复直线运动转化为旋转扭矩的关键作用，广泛适配车用多缸汽油机、柴油机以及固定式工业动力机组的动力传输需求。在实际动力系统运行过程中，曲轴需要持续承受交变燃烧冲击力、往复惯性力与旋转离心力的复合载荷，其结构设计的合理性直接决定动力单元的运行寿命、振动水平与输出效率。

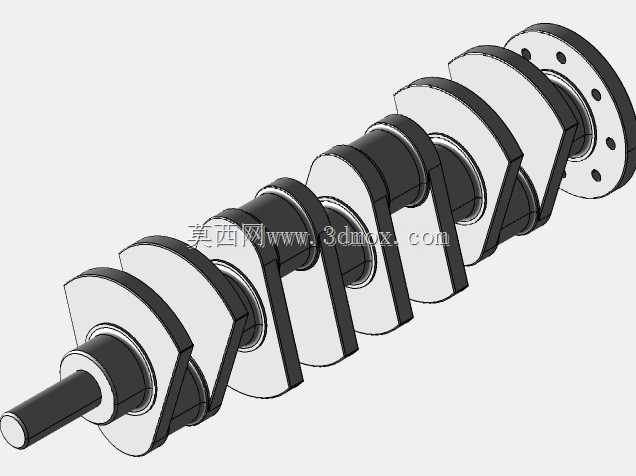

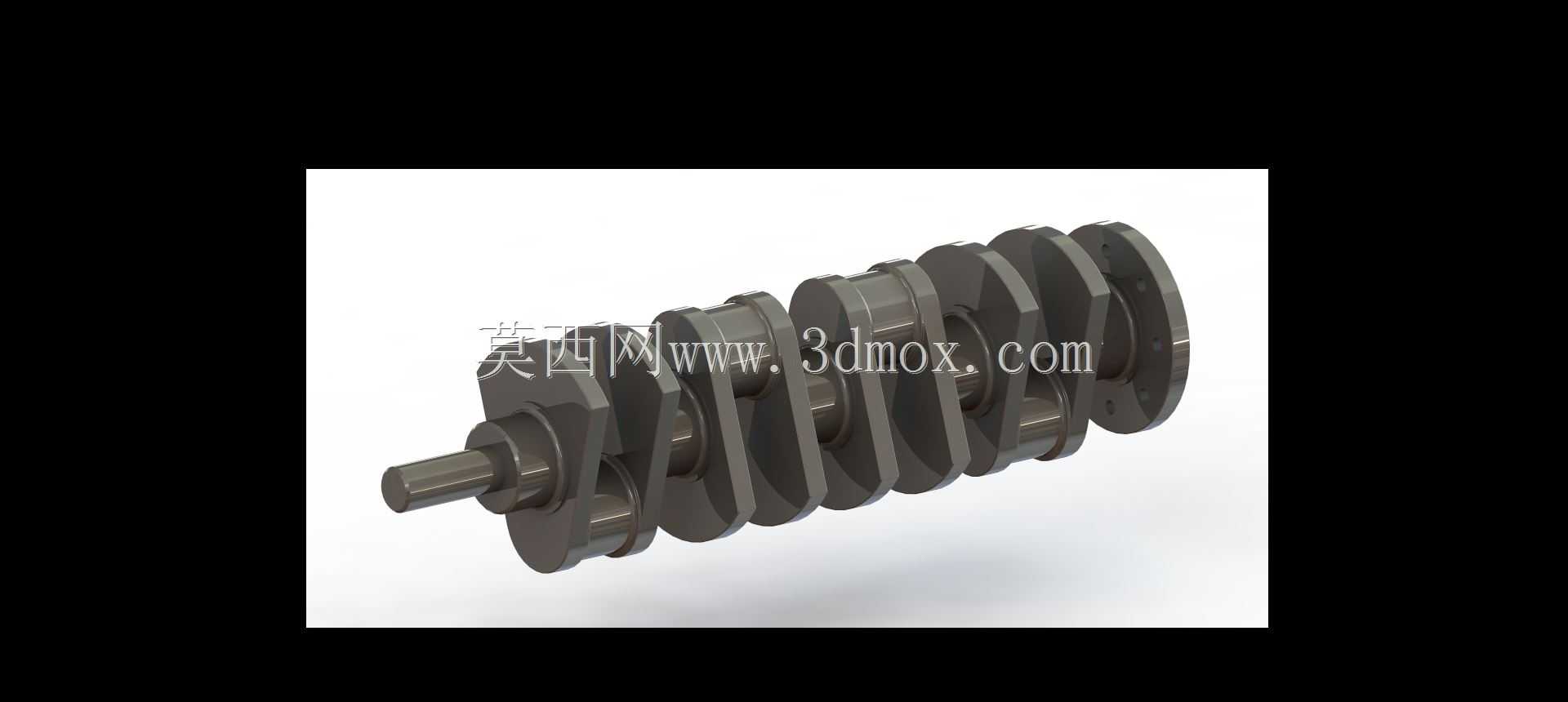

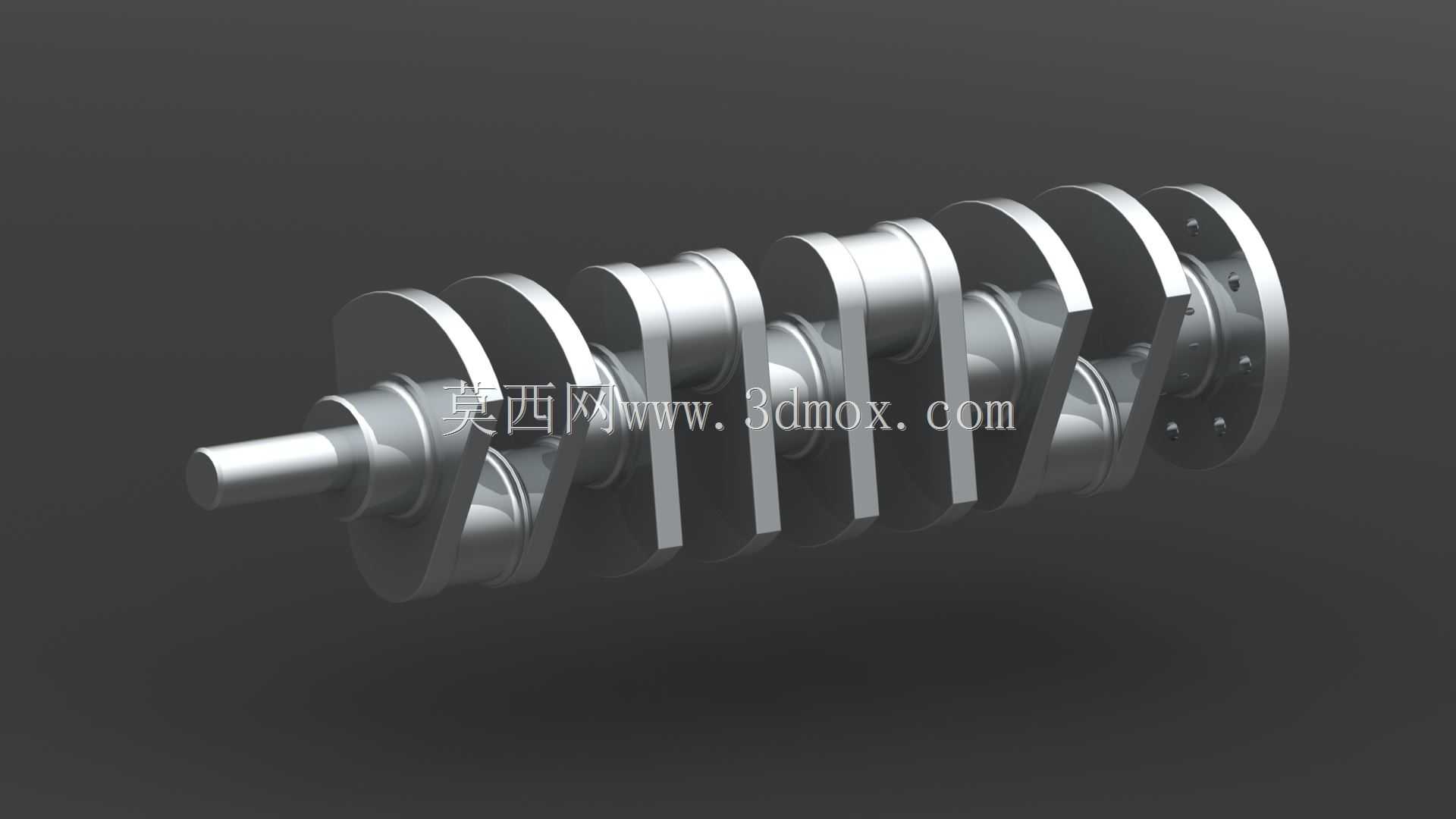

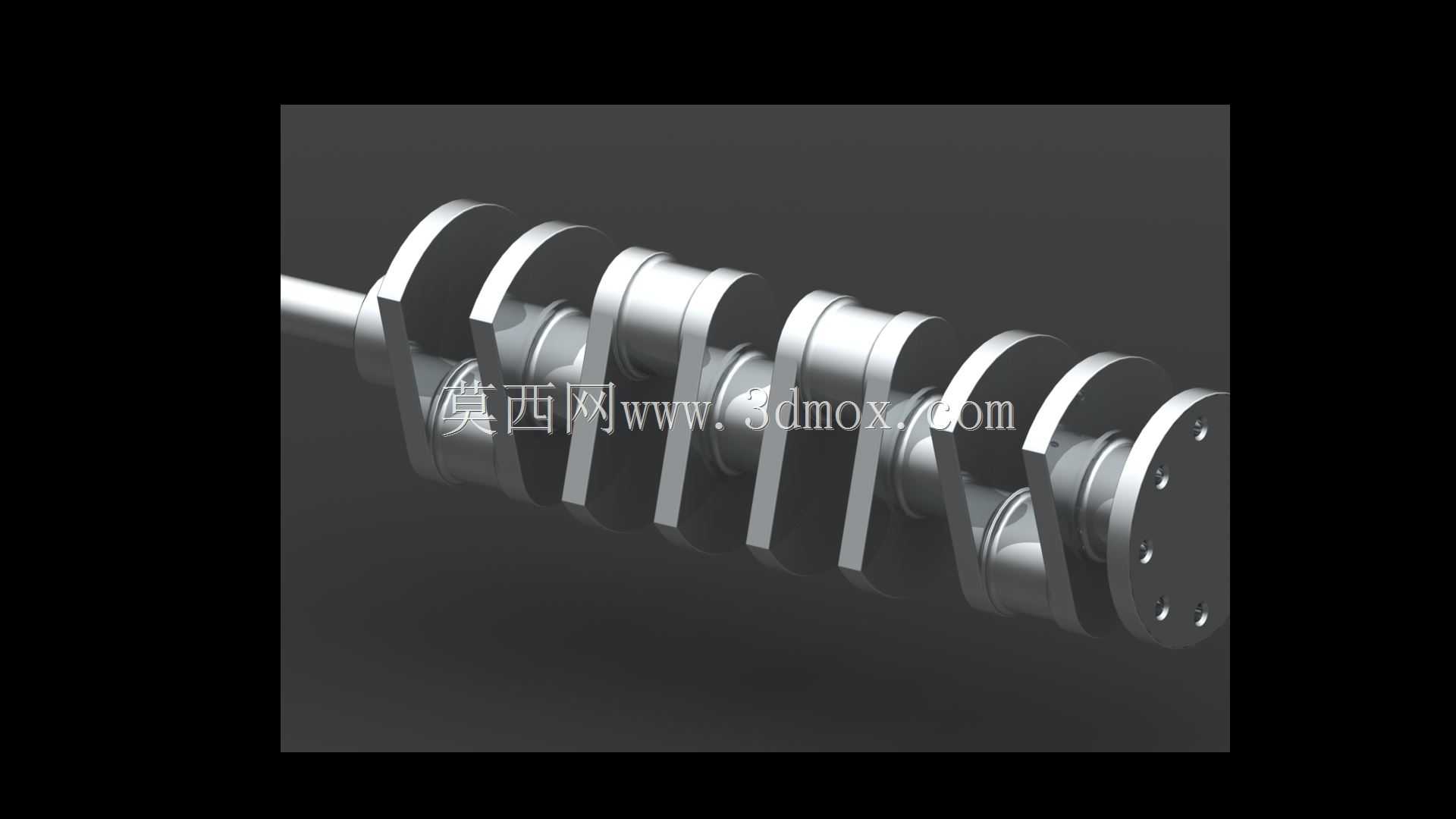

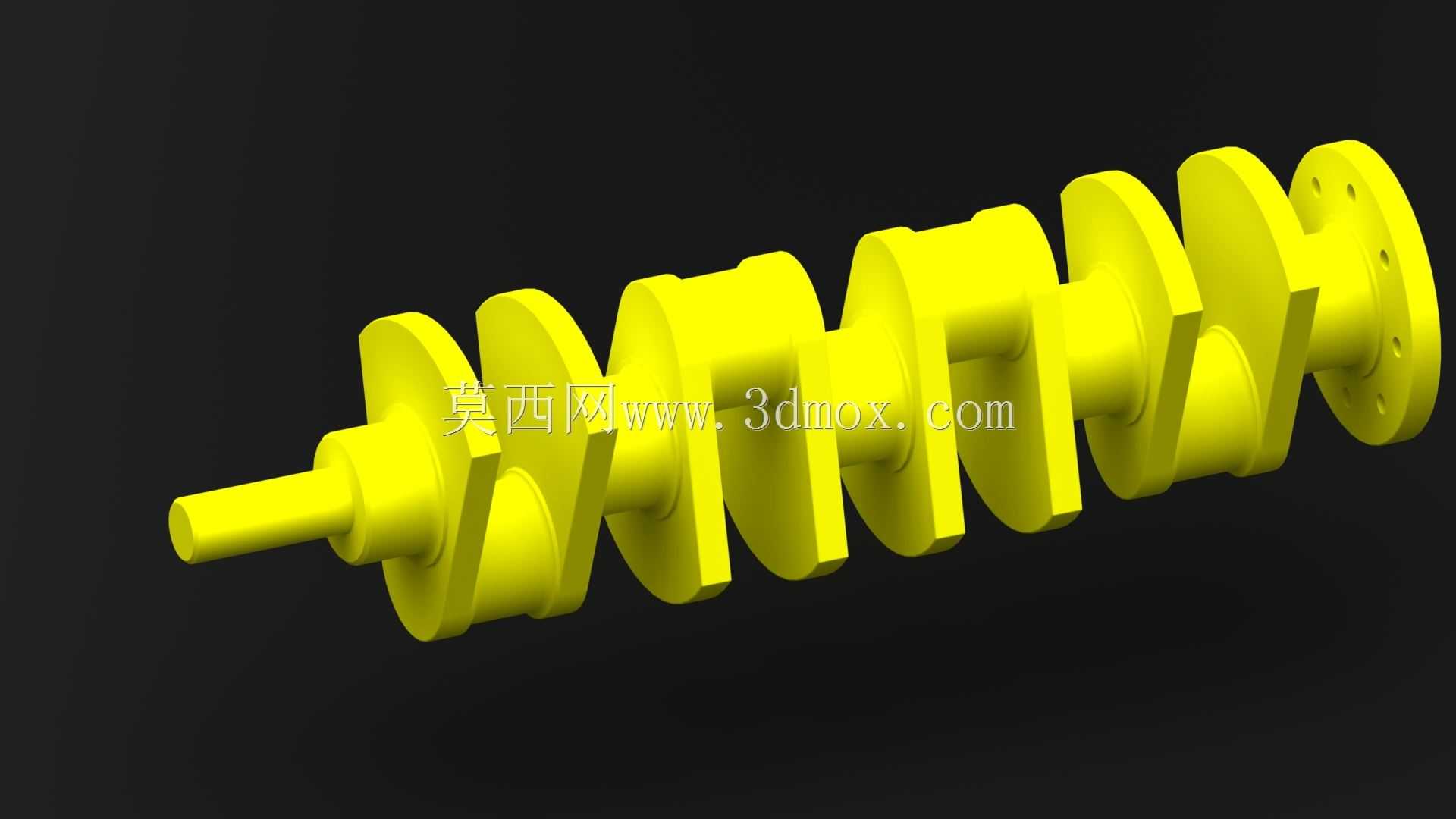

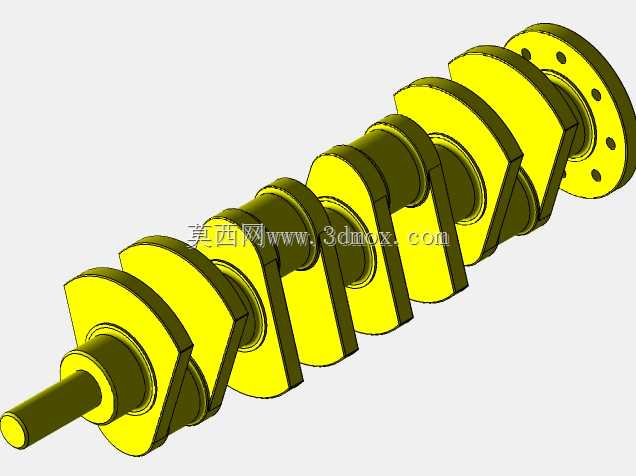

　　从结构设计逻辑来看，该曲轴采用整体式锻造结构布局，沿轴向依次排布主轴颈、连杆轴颈、曲柄臂与平衡块结构，各连杆轴颈按照对应气缸的点火间隔角完成周向相位排布，保证各缸做功冲程的扭矩输出均匀衔接，避免动力输出出现明显的扭矩波动。主轴颈作为曲轴的旋转支撑基准，与缸体主轴承座配合安装，设计时严格控制各主轴颈的同轴度公差，保证高速旋转工况下的回转精度，降低轴瓦的偏磨风险。连杆轴颈与连杆大头轴承配合，其表面粗糙度与圆度公差直接影响轴承润滑膜的形成稳定性，设计中对轴颈过渡圆角做了强化处理，通过大圆弧过渡降低应力集中系数，避免长期交变载荷下出现疲劳断裂风险。

　　平衡块的结构设计匹配对应曲柄的旋转质量与活塞连杆组的往复运动质量，通过合理配置平衡块的偏心质量与质心位置，抵消大部分一阶、二阶往复惯性力与旋转离心力，降低发动机运行过程中的整机振动，减少支撑结构的载荷冲击。曲轴输出端设计有法兰连接结构，用于匹配飞轮与动力输出连接件，输入端预留正时齿轮、驱动带轮的安装定位面，保证配气机构、附属驱动系统的传动相位精度。

　　从安装边界来看，各主轴颈的直径尺寸、轴向定位台阶的宽度尺寸严格匹配主流缸体主轴承座的安装公差要求，连杆轴颈的偏心距（即曲柄半径）决定活塞的行程参数，设计时需与对应缸径的活塞、连杆组件做运动干涉校核，保证活塞运行到上止点、下止点位置时，不会与气门、缸盖燃烧室结构出现碰撞。曲轴轴向预留合理的窜动间隙，适配热态工况下的轴向热膨胀量，避免热胀后出现卡滞问题。油道设计采用斜向贯通的内部油孔结构，将主轴承供给的压力润滑油引导至各连杆轴颈表面，保证高转速工况下各摩擦副始终处于压力润滑状态，降低磨损与烧瓦风险。在建模过程中，对各轴颈的同轴度、曲柄臂的厚度、平衡块的轮廓尺寸都做了参数化定义，可根据不同排量、不同缸数的动力需求快速调整结构参数，适配不同功率等级的内燃机开发需求，也可作为教学演示、结构受力仿真分析的基础模型使用。
