可变参数锥齿轮与小齿轮传动总成

　　这套锥齿轮传动结构，核心解决的是相交轴之间的旋转动力传递需求，在差速机构、机床分度头、工业机器人关节、小型动力输出单元里都能见到同类结构的应用。日常做传动方案选型时，这类锥齿轮组最核心的作用是改变动力传输的轴线方向，常规直齿锥齿轮的传动比覆盖范围广，从低速重载的工程机械传动，到轻载高速的精密仪器传动都能适配，这套参数化结构可以通过调整齿形参数、节锥角、轴径尺寸，快速匹配不同安装空间、不同传动比的设计需求，不用从零开始绘制齿形轮廓，能大幅缩短结构设计阶段的建模周期。

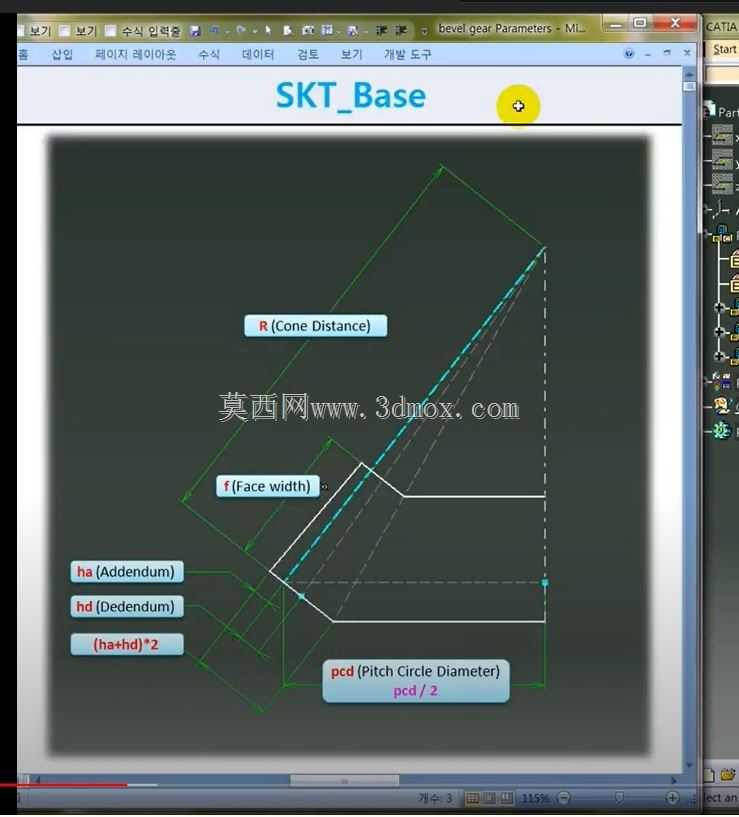

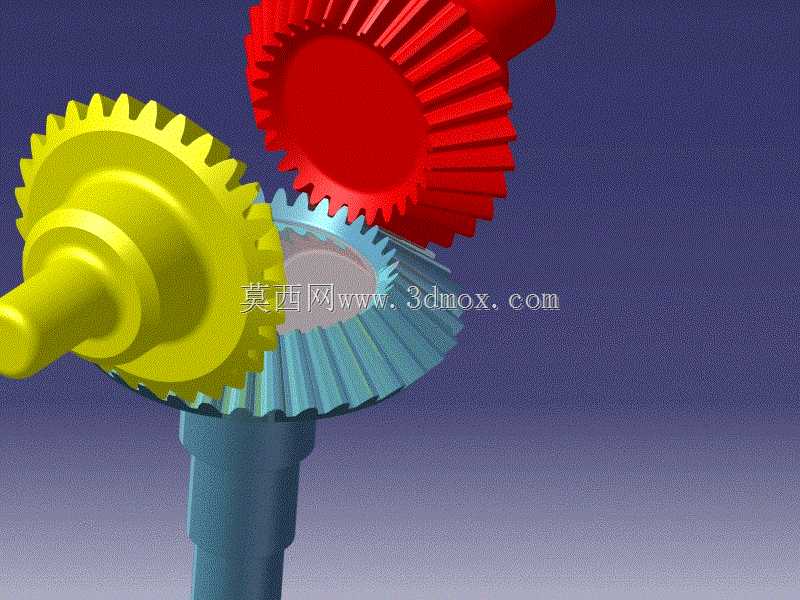

　　从实际设计逻辑来看，这套结构的建模思路是先基于节锥面建立啮合基准，把三个锥齿轮的啮合交点统一在公共节锥顶点上，保证齿面啮合时的接触印痕处于齿面中部，避免偏载导致的齿面异常磨损。每个齿轮的轴段都做了安装定位轴肩，装配时可以直接靠轴肩实现轴向定位，不用额外调整垫片来补偿轴向位置误差，轴端的结构预留了键槽安装位置，能传递额定扭矩，不会出现轴和齿轮内孔打滑的问题。

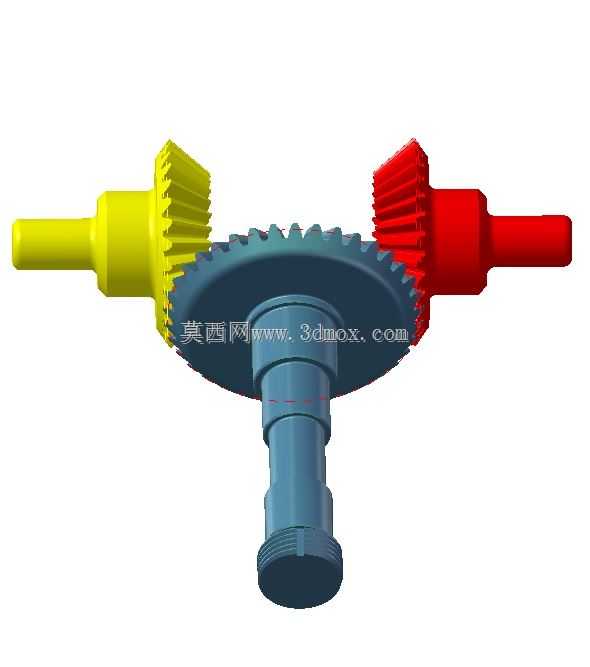

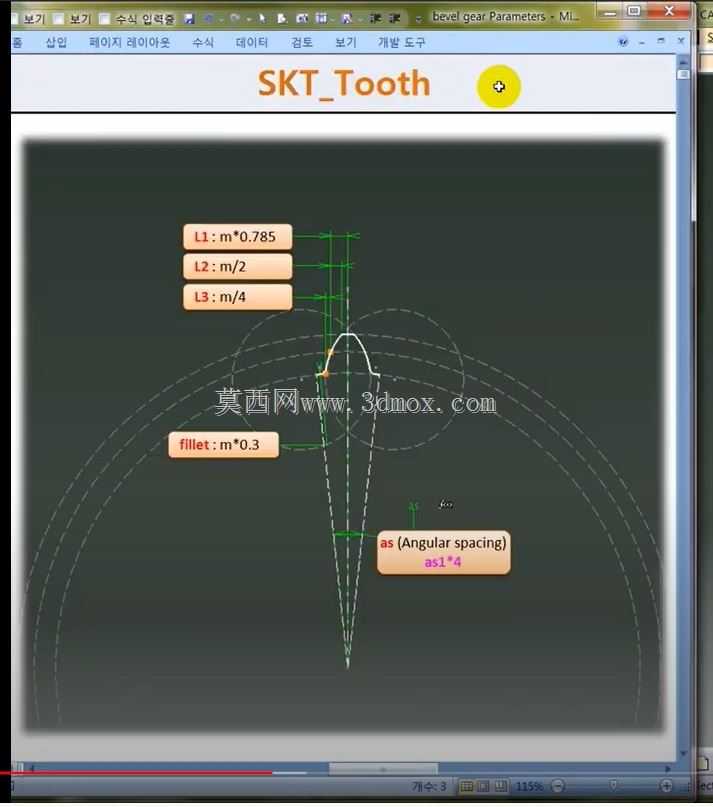

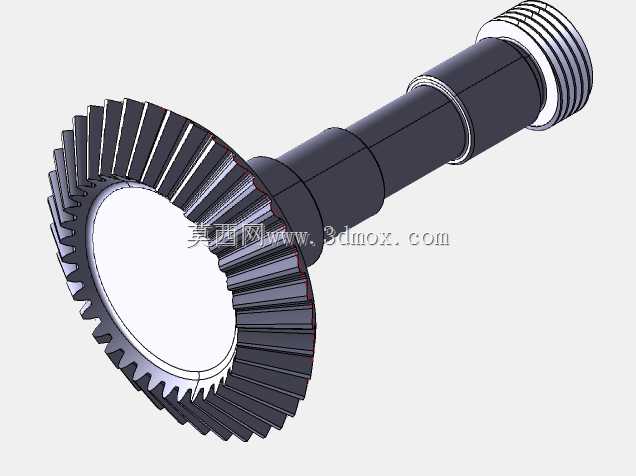

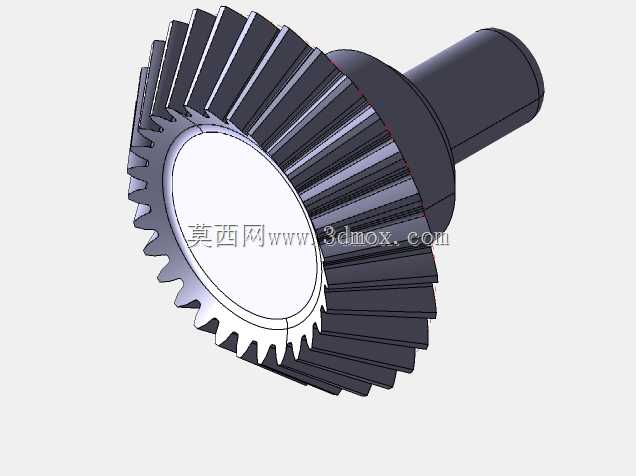

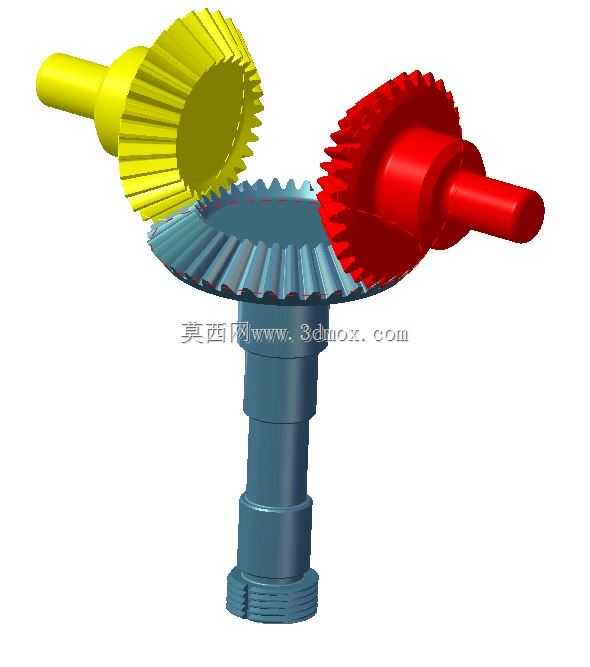

　　安装边界上，这套结构的三个输出轴分别沿垂直、水平两个正交方向布置，垂直方向的轴段做了阶梯结构，适配轴承安装位的尺寸要求，两个水平布置的小锥齿轮轴段长度一致，安装时的中心高以公共啮合点为基准统一，能保证装配后三个齿轮的啮合间隙均匀。齿形部分采用标准渐开线齿廓，参数调整时会同步校验根切风险，当传动比调整到小齿轮齿数低于不根切最小齿数时，会自动做齿顶高变位修正，保证齿根强度满足传动要求。

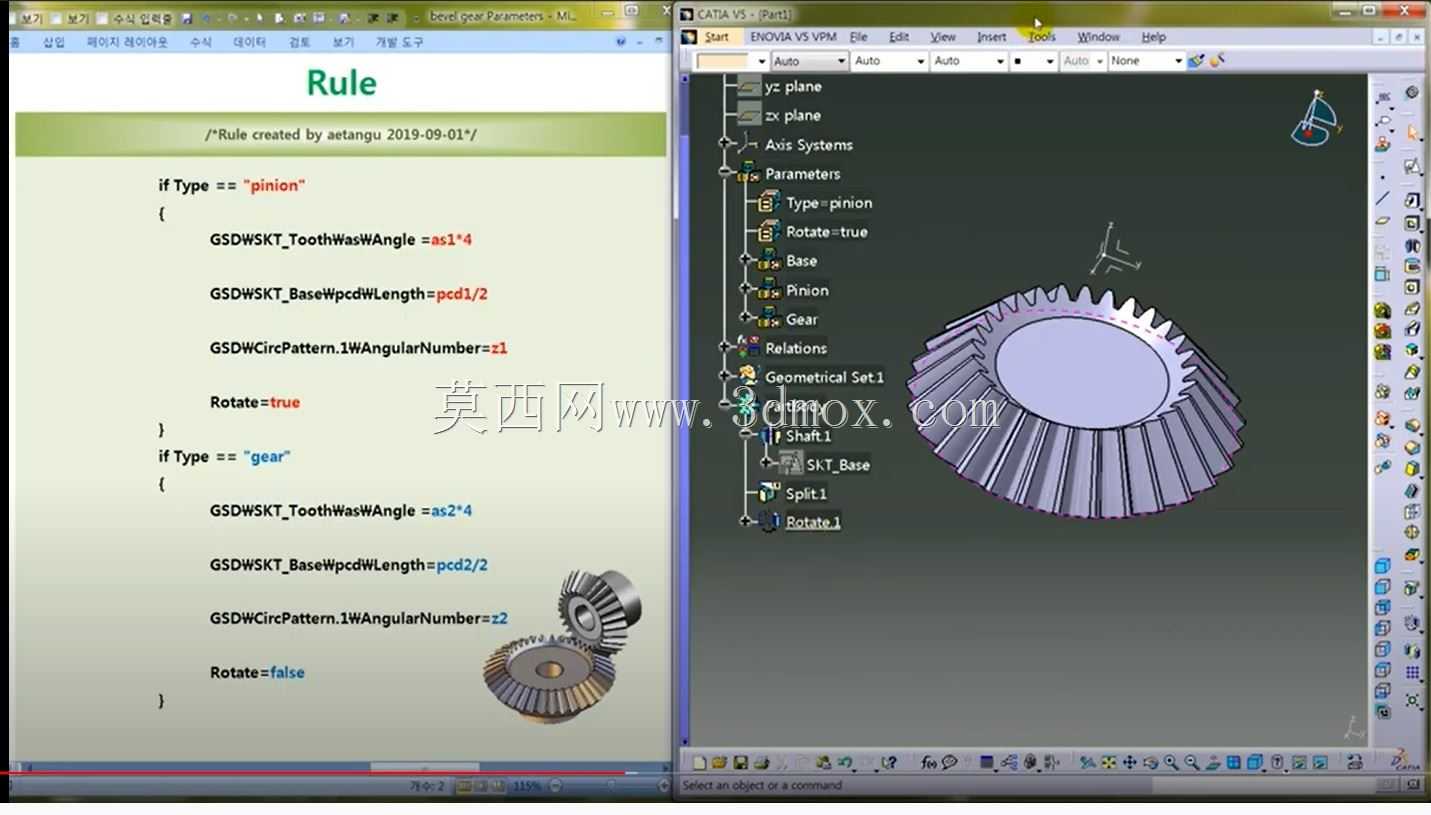

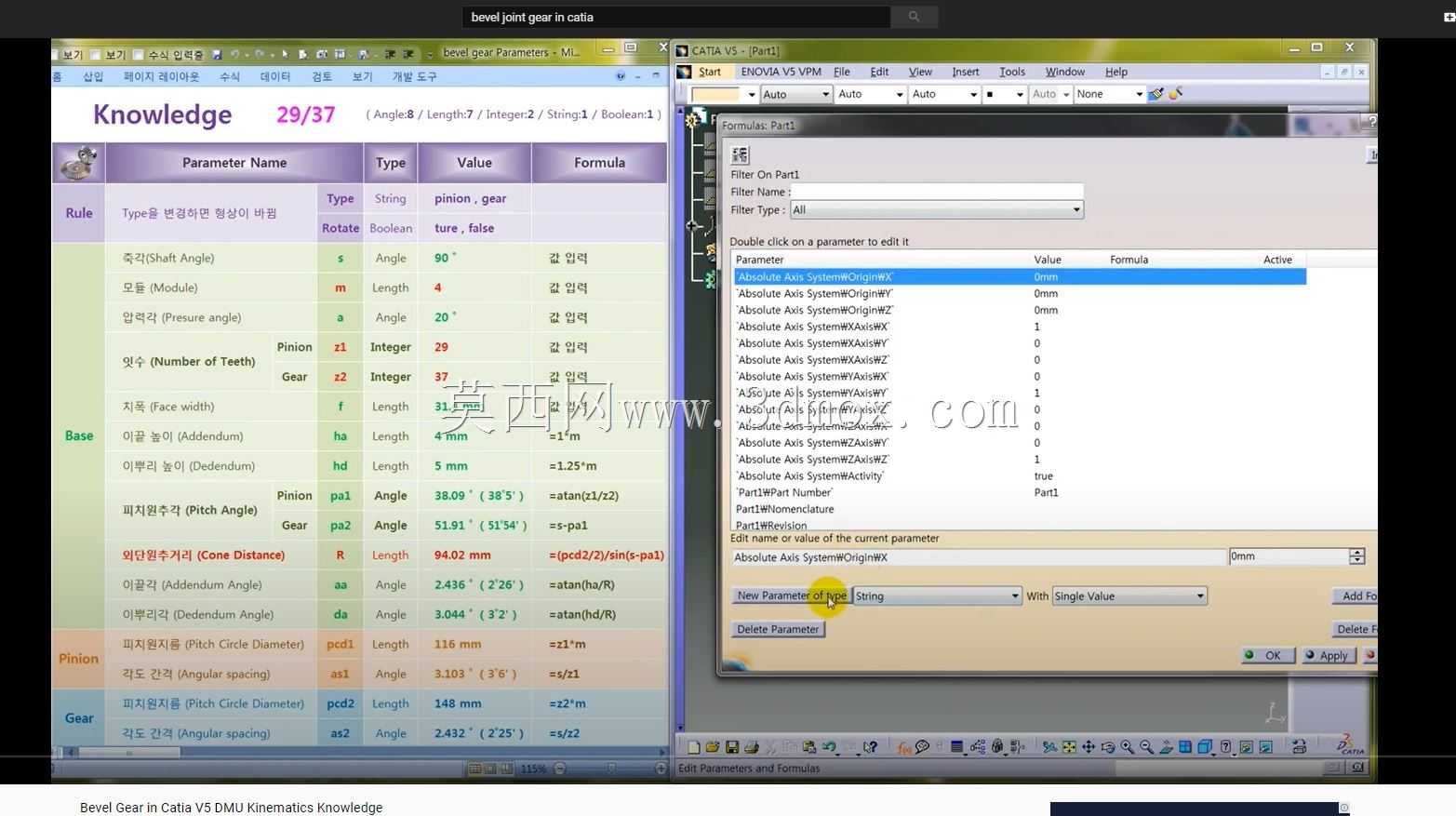

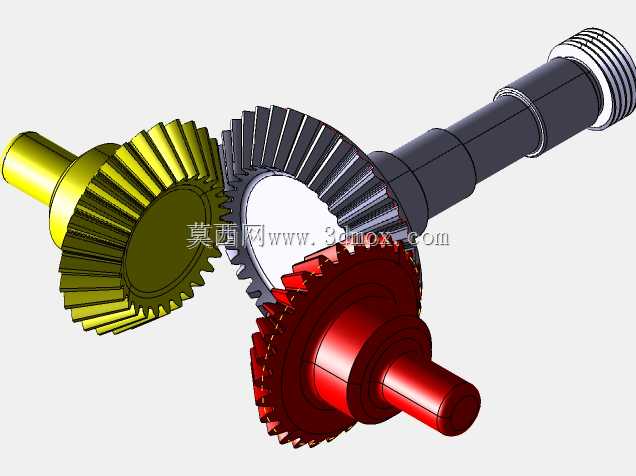

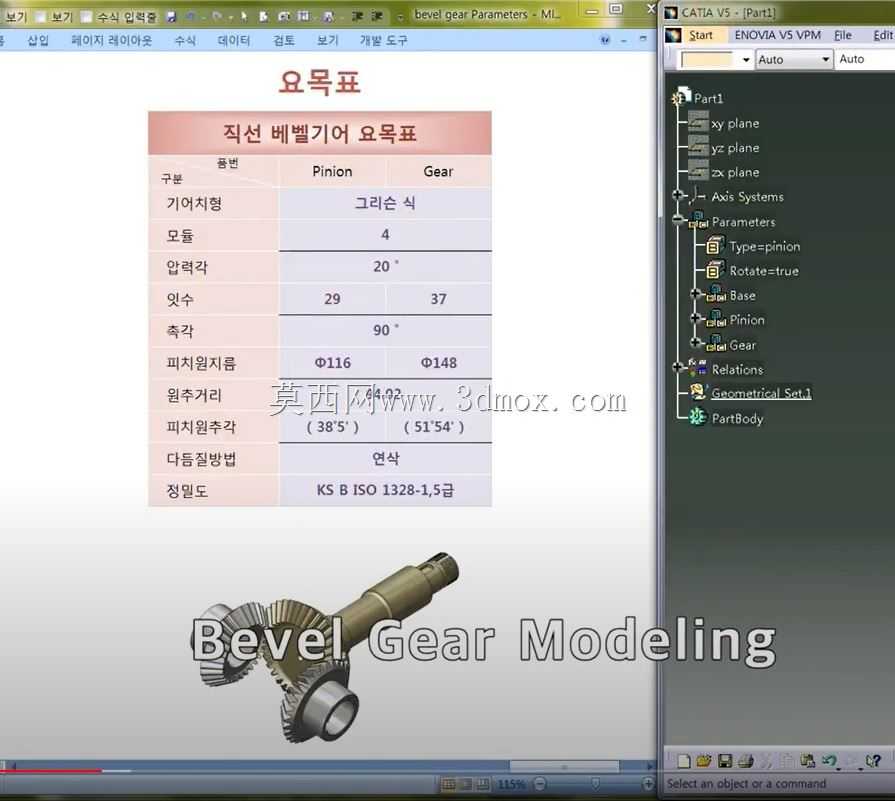

　　实际应用中，这类多锥齿轮啮合结构常用在需要双输出轴的动力分动场景，比如小型设备的双方向动力输出、检测仪器的分度传动机构，参数化的设计方式可以让设计人员根据实际负载大小调整模数、齿宽参数，根据设备内部的安装空间调整轴段长度、轴径尺寸，不需要反复重建齿形特征，只需要输入对应参数就能生成符合设计要求的齿轮总成，在做方案迭代时效率提升非常明显。建模时还考虑了装配干涉问题，每个齿轮的齿顶间隙、齿侧间隙都预留了合理的公差范围，装配后不会出现齿顶碰齿根的问题，转动时的阻力均匀，没有卡滞点。
