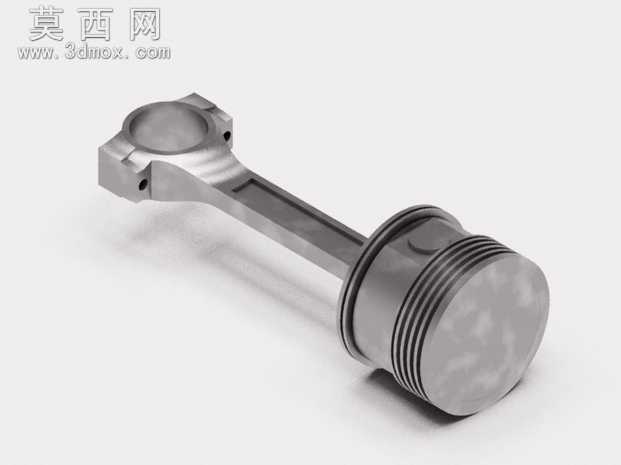

内燃机活塞连杆组件高精度三维结构设计

本作品为内燃机核心动力传递部件活塞连杆组件的三维参数化建模成果，建模过程严格遵循内燃机零部件实际设计规范，完整还原了活塞与连杆的装配配合关系与细节结构。建模阶段首先完成活塞主体结构搭建：精准绘制活塞顶部燃烧室轮廓、活塞环槽的分层密封结构，环槽的宽度、深度、间距均参考量产内燃机活塞的通用设计参数，同时还原活塞销座的加强筋结构、裙部的型面过渡特征，保证活塞在往复运动中的结构强度与导向稳定性。随后开展连杆部件的建模：依次完成连杆小头的活塞销配合孔、杆身的工字型截面结构、大头的曲柄销连接端以及分体式连杆盖的结构绘制，杆身的过渡圆角、大小头的壁厚变化均按照力学承载要求做了平滑处理，螺栓连接孔的位置、孔径也完全匹配实际装配需求。装配阶段通过同轴约束、贴合约束将活塞销、活塞、连杆组合为完整组件，验证了各部件之间无干涉，运动行程内的配合关系符合曲柄连杆机构的运动逻辑。材质与渲染环节，为活塞赋予铝合金材质的哑光金属质感，还原铸铝件表面细微的颗粒纹理，为连杆赋予合金钢锻造后的金属质感，调整金属粗糙度、反射参数让部件呈现真实的机加工金属视觉效果，同时通过光影调整突出活塞环槽、连杆杆身截面等结构细节，清晰展现组件的整体形态与各部分结构特征。整个设计过程兼顾了结构准确性与视觉呈现效果，既还原了零部件的真实工程结构，也通过合理的渲染设置让模型能够直观展现活塞连杆组件的形态与装配关系，可用于内燃机结构教学、动力系统原理演示以及相关零部件的设计参考。
