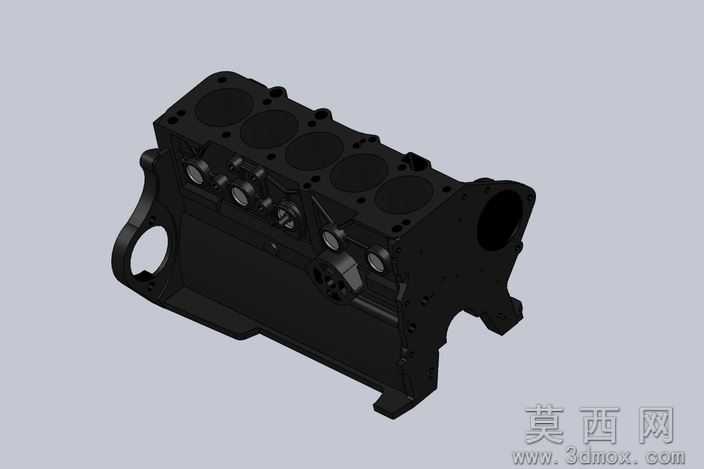

奥迪S4 2.2T汽车发动机引擎结构三维设计

本模型为奥迪S4 2.2T车型配套的发动机引擎主体结构三维设计成果，建模阶段以实机测绘得到的尺寸参数为核心依据，在三维建模软件中遵循自底向上的装配逻辑完成全结构搭建：首先完成引擎缸体主体的基础特征构建，通过拉伸、切除、拔模等基础建模命令还原缸体的外部轮廓与内部腔体结构，针对缸体表面的加强筋布局、安装定位孔位、油路通道接口等细节特征，逐一对照实机参数做精细化还原，保证每一处结构的尺寸公差控制在合理范围内，满足后续装配干涉校验的需求。针对模型附带的紧固件与连接爪子结构，建模时单独拆分零件完成特征绘制，还原紧固件的螺纹结构、头部造型，以及连接爪子的弯折弧度、安装固定点位，所有附属零件与缸体主体的装配关系完全匹配实机装配逻辑，可直接用于装配流程的动态模拟演示。材质渲染阶段，针对引擎主体的铸铁材质属性，调整材质的粗糙度、金属度参数，还原铸铁部件哑光深黑的金属质感，针对表面的机加工平面区域，单独赋予高光金属材质区分加工面与铸造面的视觉差异，连接爪子的金属冲压件材质则调整为略高的反光度，体现冲压部件的表面工艺特征，整体渲染效果兼顾结构辨识度与真实材质质感。设计过程中重点校验了整体结构的尺寸准确性，保证紧固件安装位、爪子连接位与缸体主体的相对位置完全符合设计要求，不存在结构错位、尺寸偏差等问题，整体模型的总体大小严格参照实机比例缩放，可用于汽车动力系统的教学演示、结构拆解分析、改装方案预演等场景，模型结构拆分合理，各零件特征参数完整，支持后续的结构优化、有限元分析等二次开发工作，能够为汽车发动机相关的设计研发、教学科普工作提供精准的三维数字模型支撑。
