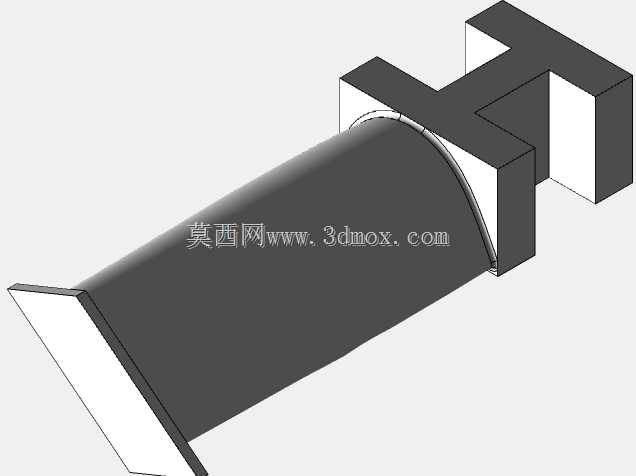

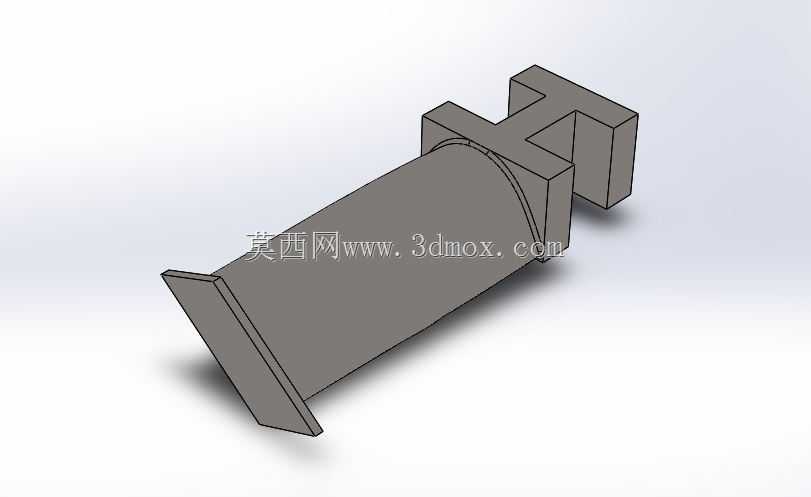

带榫根定位结构的涡轮叶片

　　这类带枞树型榫根的涡轮叶片，主要应用在中小型燃气轮机、涡轮增压器以及小型蒸汽透平的转子级段，是直接将工质热能、压力能转化为转子旋转机械能的核心做功元件。实际运行中，高温高压的工质流经叶身流道时，会沿着叶型预设的型线完成膨胀偏转，对叶身产生持续的周向推力，进而带动整个转子轴系旋转输出扭矩，整个做功过程的能量转化效率，直接由叶身的型面精度、安装角偏差决定。从结构设计逻辑来看，叶片整体分为三个功能段：顶部的围带结构、中间的叶身做功段、底部的榫根安装段。顶部围带的设计，一方面是在叶片装入轮盘后，相邻叶片的围带可以互相抵靠形成整圈的阻尼结构，抑制叶片在高速旋转时产生的高频振动，避免共振引发的疲劳断裂；另一方面围带可以封堵叶顶与机匣之间的间隙，

　　减少工质从叶顶泄漏造成的能量损失，提升整级的做功效率。中间的叶身采用变截面扭转型线设计，从根部到顶部的截面弦长、安装角、叶型厚度都呈连续渐变状态，这是为了匹配不同叶高位置的圆周线速度差异，让沿叶高方向的工质流动都能处于最佳攻角范围，避免叶根处气流分离、叶顶处流动过载的问题，同时叶身的型面过渡全部采用大圆角光滑衔接，尽可能降低工质流动的沿程阻力，也减少应力集中点的出现。底部的枞树型榫根是整个叶片的安装定位结构，这种齿状榫根结构可以和轮盘轮缘上的榫槽精准配合，依靠多对齿面的接触来传递叶片旋转时产生的巨大离心力，相比其他安装结构，枞树型榫根的接触应力分布更均匀，装拆也更便捷，适合需要定期检修更换叶片的透平设备。在安装边界上，

　　榫根的齿形公差、榫根与叶身的同轴度、叶身相对于榫根定位面的安装角偏差都有严格的控制要求，安装时需要保证每个叶片的榫根完全贴合榫槽接触面，避免出现局部应力过大导致的齿面压溃或者叶片松动，同时顶部围带的配合间隙需要控制在合理范围，既要保证热态下叶片膨胀有足够的余量，又不能间隙过大失去阻尼和封严的作用。这类叶片的建模过程需要重点保证叶身型面的光顺连续性，以及榫根各齿面的形位公差，因为哪怕是微小的型面偏差，都可能在高速高温的运行环境下被放大，引发流动损失增加或者结构失效的问题。
