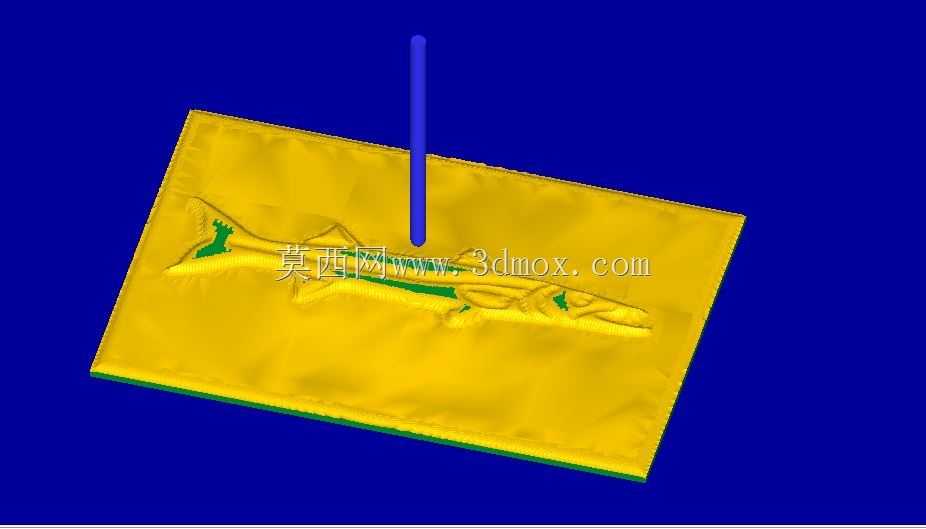

Mastercam艺术鱼形铣削加工造型

　　该造型针对数控铣床平面艺术加工场景设计，可直接用于普通立式数控铣床的平面浮雕加工工序，适配常规铝块、亚克力、代木等平面坯料的创意加工需求，常见于工艺礼品加工、职业院校数控实训教学、机床加工演示场景，也可作为数控编程进阶练习的实操案例，帮助编程人员熟悉曲面浅切、轨迹分层排布的加工逻辑。造型整体采用矩形坯料作为加工基底，加工边界控制在矩形坯料的有效装夹范围内，无需额外制作专用工装，直接采用普通平口钳装夹即可完成加工，装夹时只需保证坯料上平面与机床工作台面平行，找正坐标系原点在坯料上表面中心位置即可启动加工。设计过程中优先考虑加工效率与表面质量的平衡，鱼形轮廓采用平滑曲线过渡，无尖锐内角，避免加工过程中刀具频繁换向出现的刀痕，

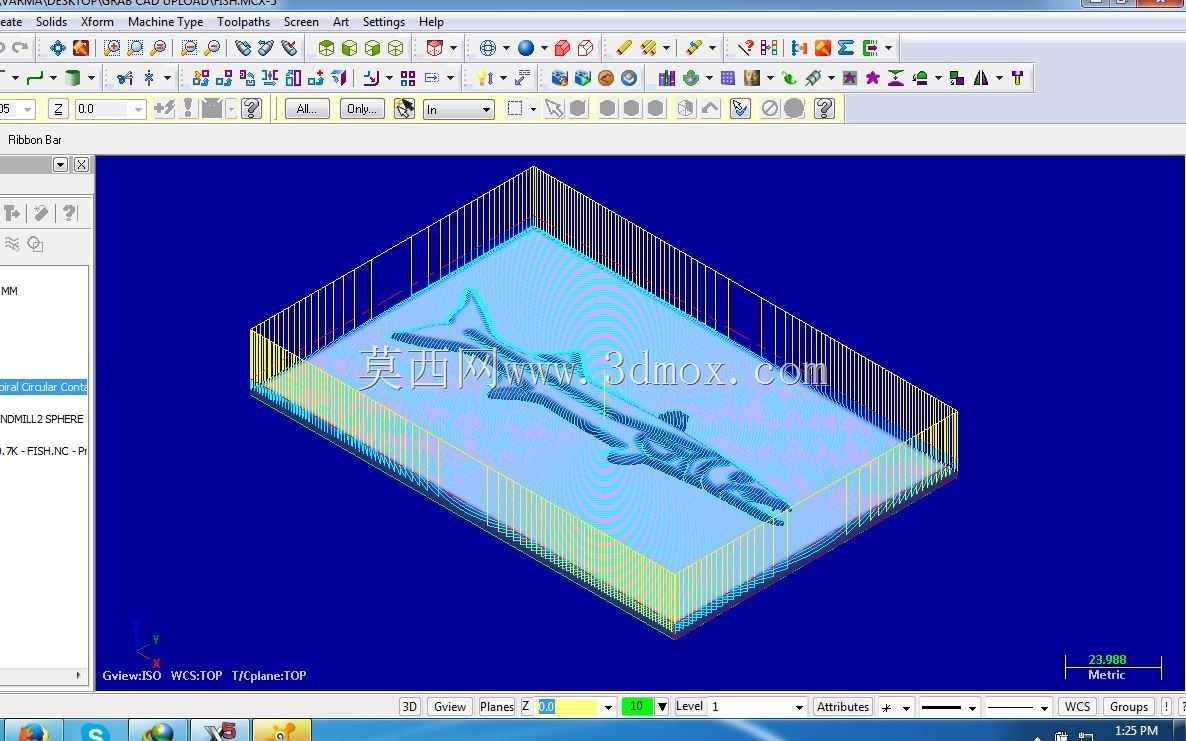

　　外轮廓周边的垂直铣削轨迹采用等高分层排布，每层切深控制在刀具允许的切削范围内，减少刀具负载波动。鱼形主体部分采用三维投影加工策略，轨迹顺着鱼身纹理走向排布，加工后无需额外手工打磨即可获得清晰的造型轮廓，加工时可根据坯料材质选择对应规格的平底刀与球头刀，粗加工用平底刀快速去除多余余量，精加工用小球头刀走曲面轨迹保证造型细节还原度。整个造型的加工轨迹无空行程冗余，抬刀次数控制在合理范围内，加工过程中不会出现轨迹过切、撞刀的风险，对刀完成后可直接运行程序完成加工，成品可直接作为工艺摆件，也可作为数控编程教学的演示样件，帮助初学者直观理解二维艺术图案转化为三维加工轨迹的完整流程，掌握Mastercam软件中二维图案转三维加工路径的参数设置逻辑，理解加工步距、切削余量、进给速度等参数对最终加工表面质量的影响规律。
