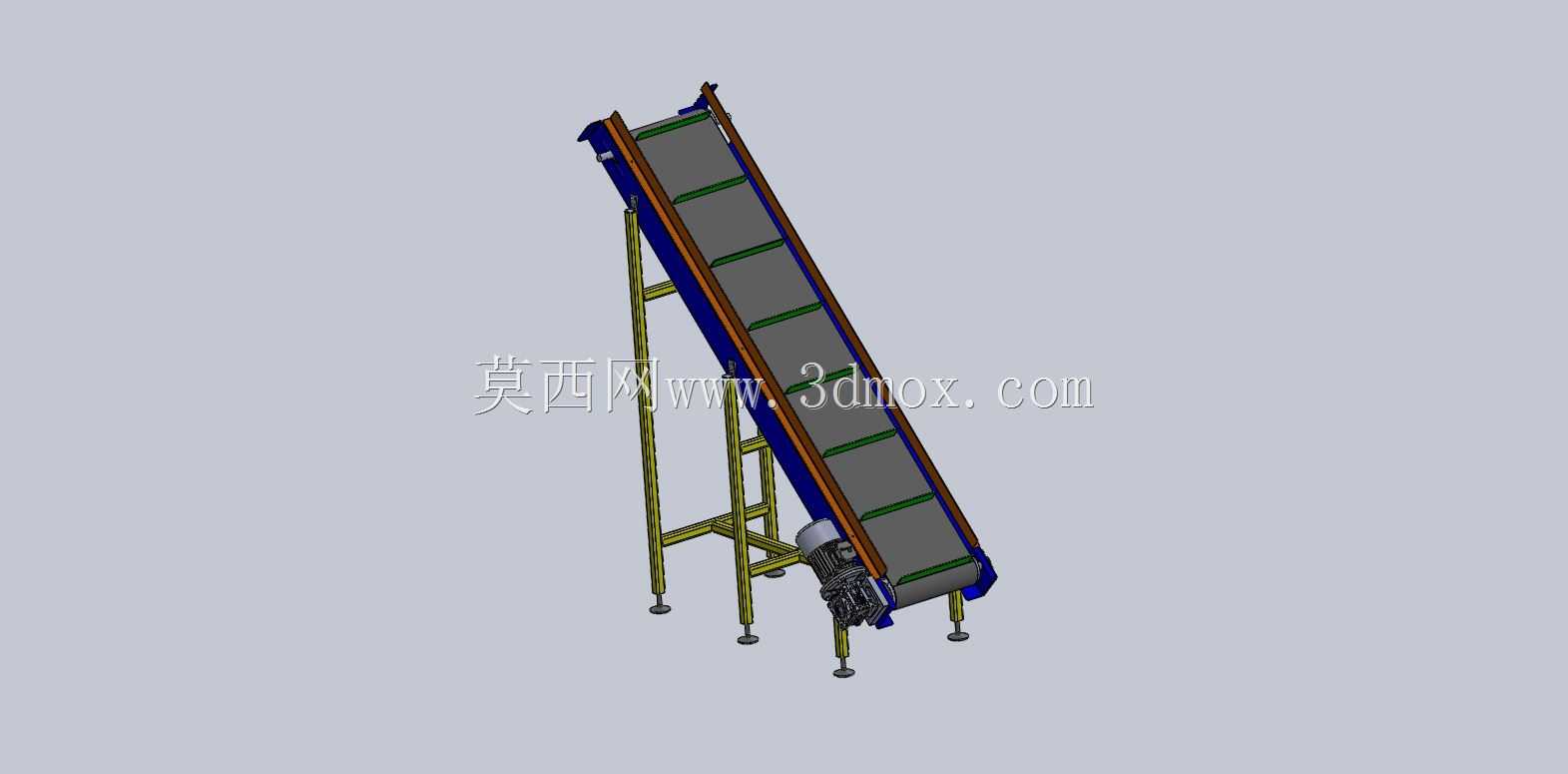

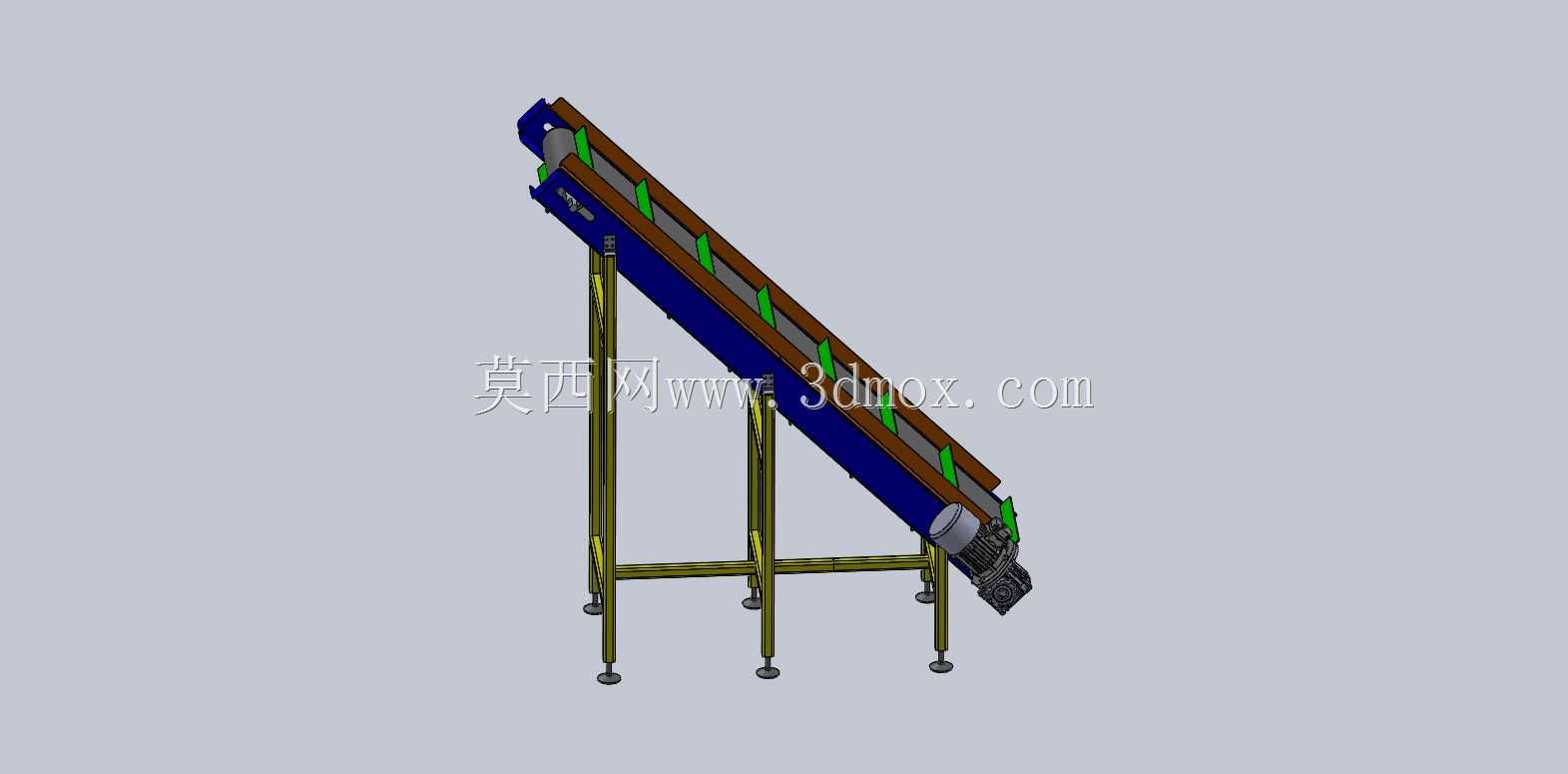

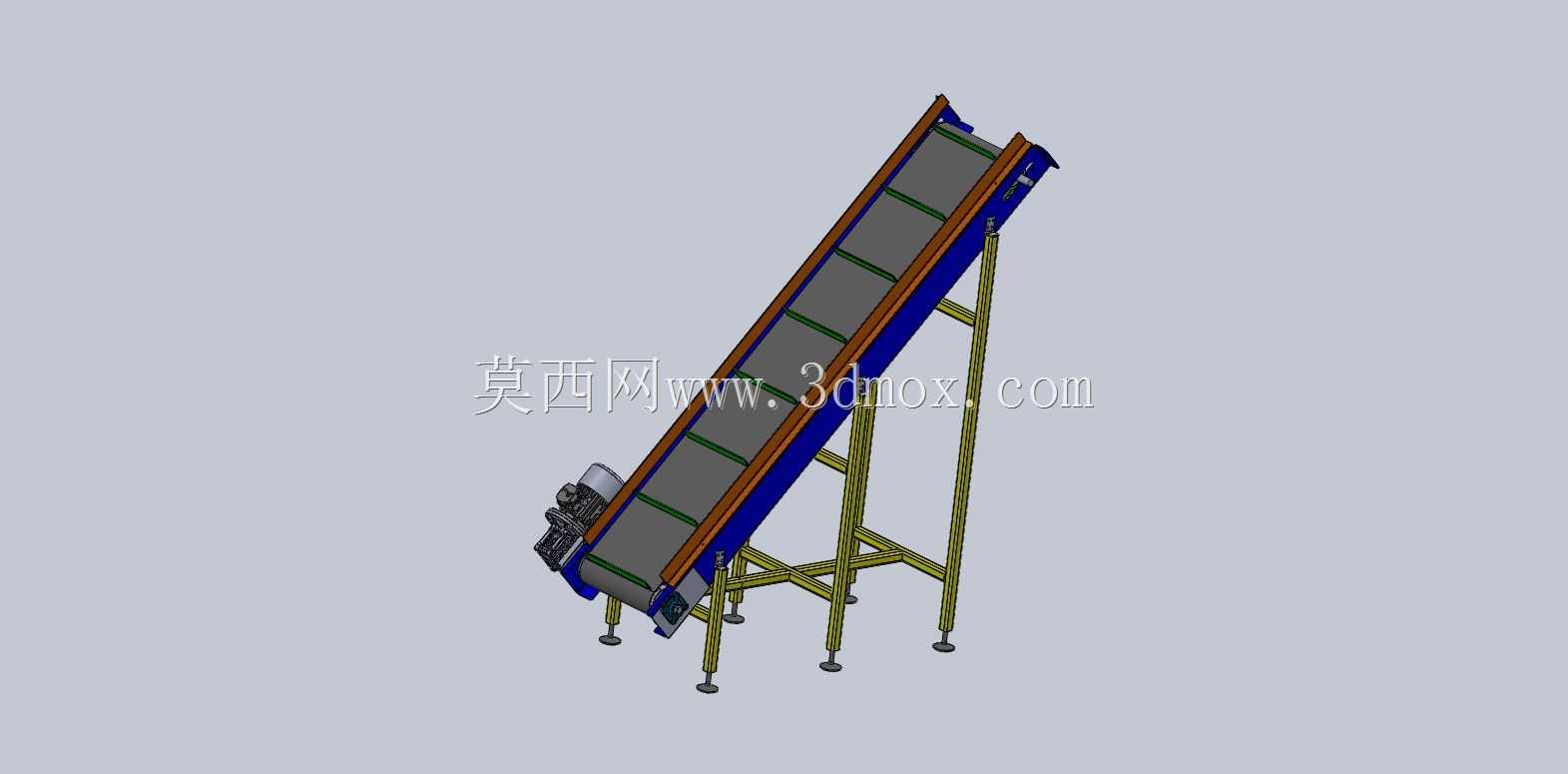

45度倾角爬坡皮带输送设备结构

　　这款倾斜式皮带输送结构，主要针对生产环节中存在高低差的物料转运场景设计，常见于包装生产线末端成品向高位码垛工位输送、散料加工工序中原料从低位投料口向高位加工设备进料、装配线不同楼层/台位间的工件流转等场景，能够替代人工完成垂直方向的物料位移，降低作业人员重复搬抬的劳动强度，同时保证物料输送节拍的连续性，避免人工转运带来的节拍波动问题。设备整体采用2300mm的机身长度设计，输送面与水平地面呈45度夹角，这个角度是兼顾输送效率与物料防滑性能的常用选型区间，针对常规袋装、盒装、成型工件的输送，无需在皮带表面额外增设挡条即可保证物料不会在输送过程中下滑，若输送表面光滑的散料，也可在现有皮带安装位快速更换带挡边或防滑纹的皮带，

　　适配不同物料的输送需求。机身主体框架采用钣金折弯件与标准型材组合搭建，钣金折弯的导轨护边既能够对皮带两侧形成防护，避免物料卡入皮带与机架的间隙，同时激光下料折弯的钣金件具备更好的外形一致性，装配时无需大量修配即可保证安装精度，降低现场装配的工作量。机架底部采用可调式支撑脚设计，每个支脚都带有螺纹调节结构，可根据现场地面的平整度单独调整每个支脚的高度，保证机架整体处于稳定的受力状态，避免因地面不平导致设备运行时出现晃动、皮带跑偏的问题。驱动单元布置在设备下端的低位侧，这种布置方式能够让皮带的紧边处于下侧输送回程段，降低皮带张紧结构的受力负载，同时低位布置的驱动电机更方便日常维护时的检修、润滑与部件更换，

　　无需登高作业即可完成常规维护操作。设计过程中对机架的受力点做了针对性补强，在皮带滚筒安装位、机架中部弯折受力点都增设了加强筋结构，避免长期满载运行时机架出现形变，导致皮带跑偏、滚筒卡滞等故障。设备的安装边界需要预留足够的上下料对接空间，上端出料口需要与下游设备的进料位保持10-20mm的安全间隙，避免设备运行振动时与下游设备发生碰撞，下端进料位则需要根据上游出料的形式预留对应的操作空间，若搭配人工投料则需预留足够的作业站位空间，若搭配上游设备自动出料则需保证两者的输送中心处于同一直线，避免物料落料时出现偏载。整体结构的模块化程度较高，机架、滚筒、皮带、驱动单元都可单独拆分，方便运输时的拆装，也便于后续根据产能需求对设备长度、角度做适应性改造。
