可调高度挡边式皮带输送设备结构

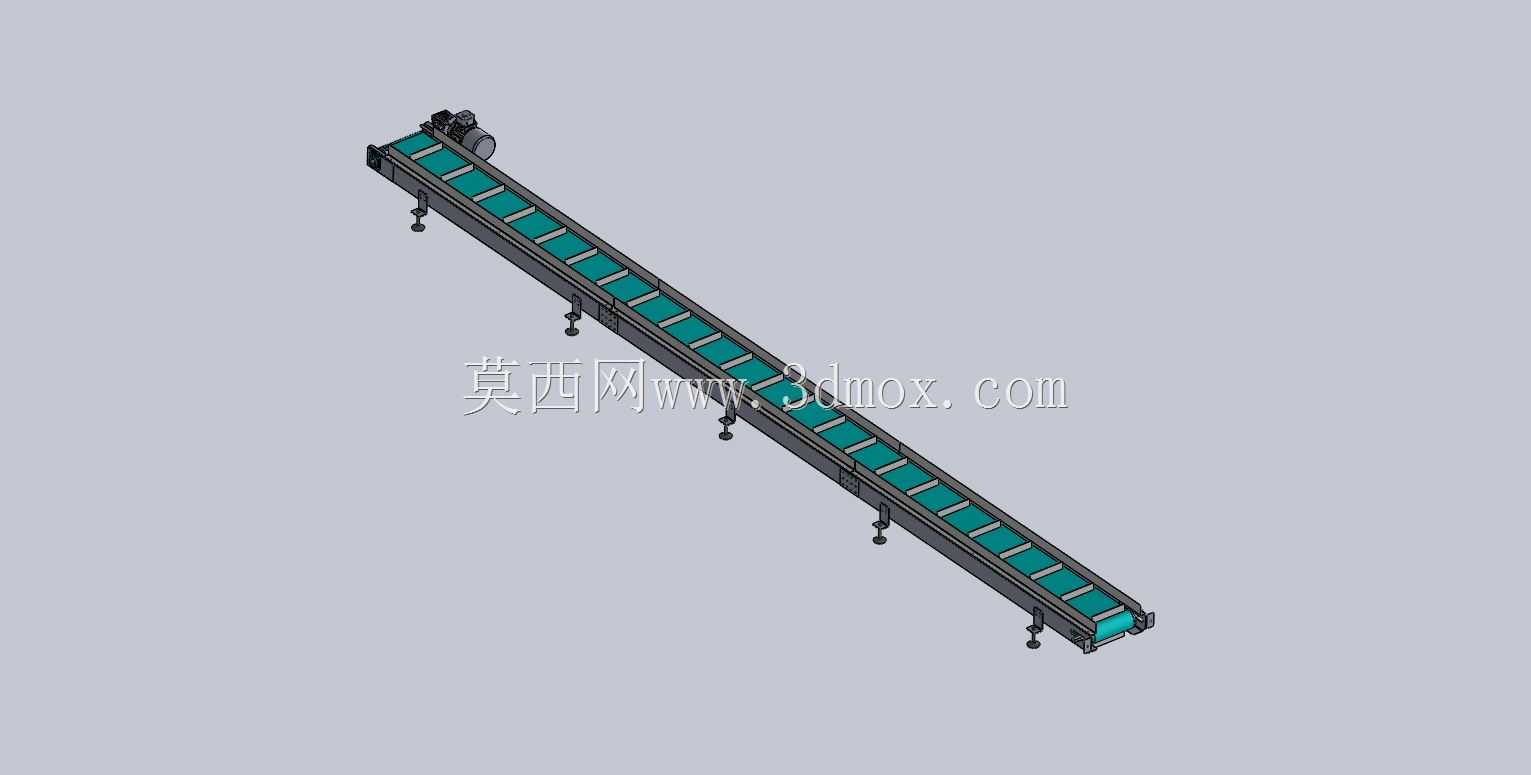

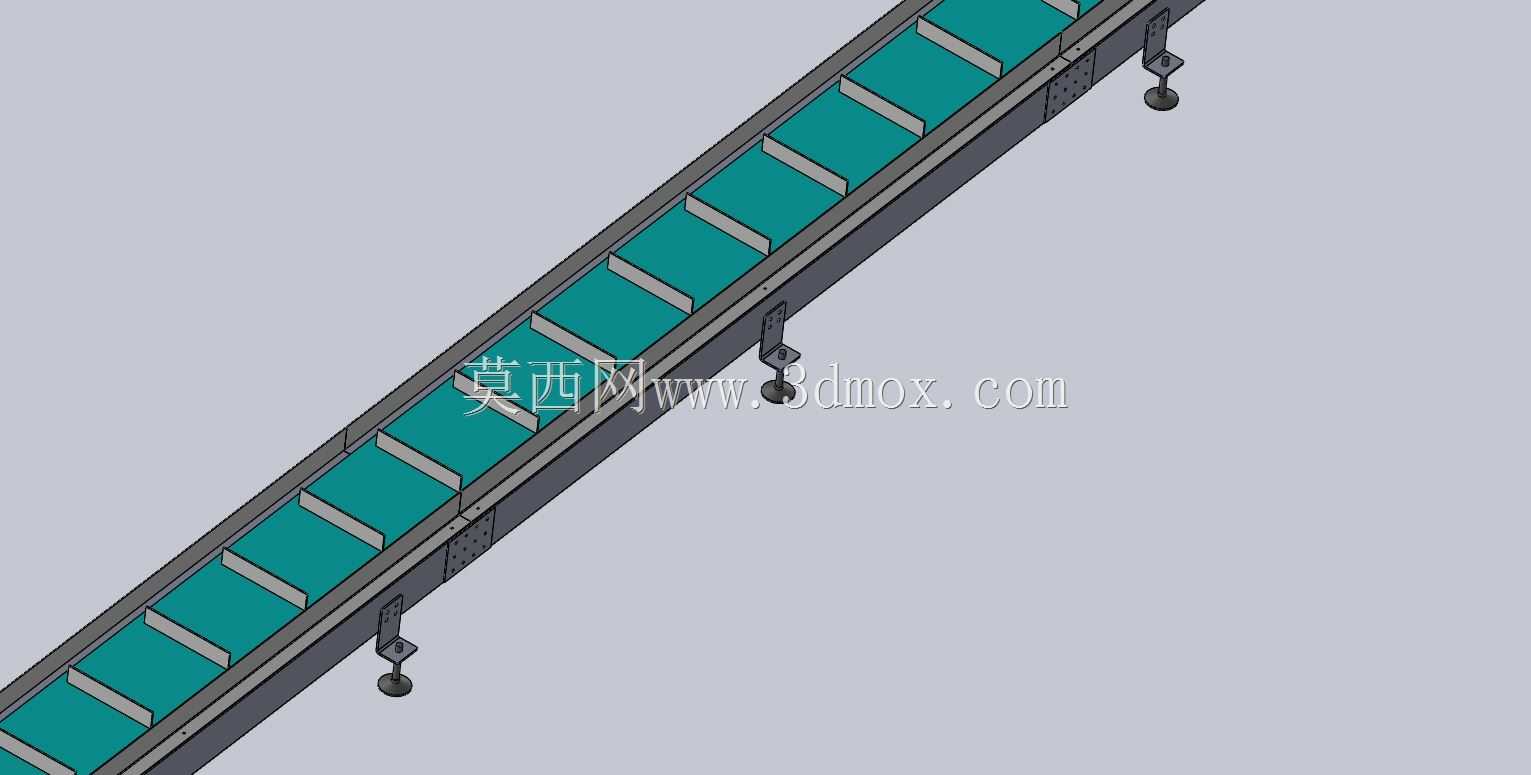

　　在轻工包装、电子零部件装配、食品分装等产线场景中，这类带挡边的倾斜皮带输送设备常被用于不同工位间的物料转运，尤其适配有高度差的工序衔接，可避免小尺寸物料在倾斜输送过程中出现下滑、滚落的问题，相比普通平皮带输送结构，对零散件、盒装件的适配性更强。设备主体机架采用钣金折弯焊接成型，整体刚性满足常规轻载输送需求，机架两侧设置的安装支脚带高度调节结构，可根据现场对接的进料、出料工位高度差，在100毫米到250毫米的区间内调整出料端高度，适配不同布局的产线对接需求，支脚底部配置防滑减震垫，安装时无需额外做地面预埋固定，仅需调平后即可投入使用，降低现场安装的施工成本。输送面采用带横向挡条的墨绿色工业皮带，挡条间距均匀，

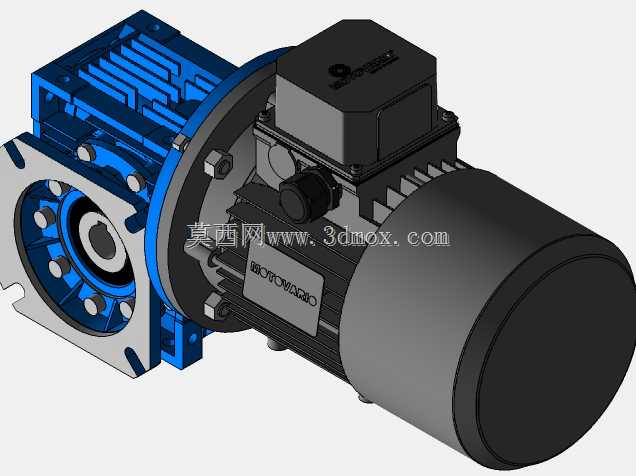

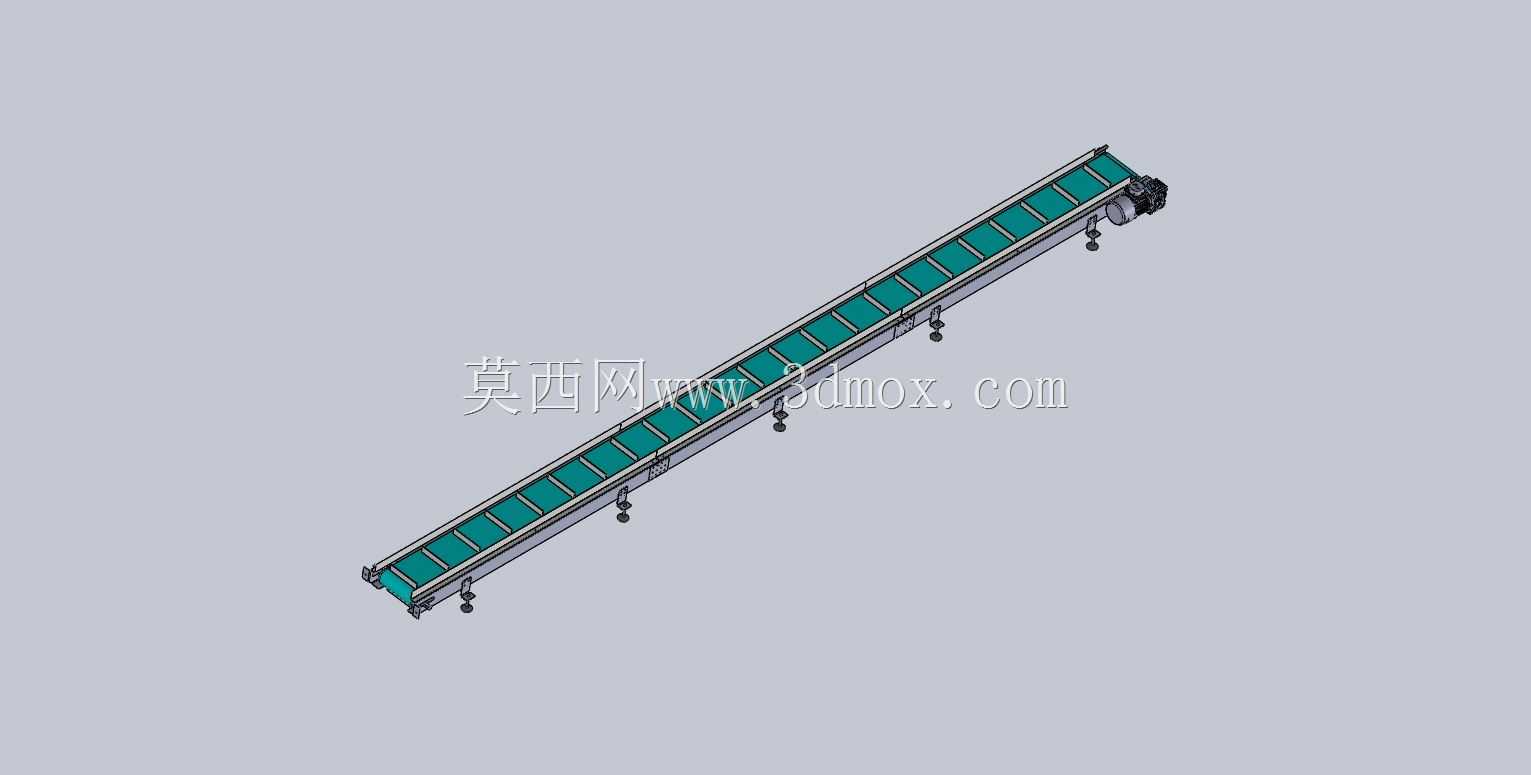

　　可在倾斜输送时对物料形成有效承托，避免物料因自重下滑，皮带宽度设置为300毫米，可适配大部分尺寸在250毫米以内的盒装、袋装、零散工件输送，单段设备总长度为7000毫米，可根据产线实际长度需求多段拼接延长，也可单段独立使用完成短距离高度差输送。设计过程中优先考虑了设备的维护便捷性，机架两侧预留了皮带张紧调节的安装位，日常维护时无需拆解整体机架，仅需调整两端张紧辊的位置即可完成皮带松紧度校准，驱动端采用侧装式布局，减少设备端部的安装占用空间，可更好适配狭窄车间的布局需求。设备整体结构无复杂异形加工件，大部分零部件采用标准钣金件与标准输送配件，加工制造成本可控，建模过程中对各钣金件的折弯系数、焊接预留量都做了对应设置，可直接导出工程图用于生产下料，各运动部件的装配间隙也按照实际装配公差做了预留，避免干涉问题，可直接用于同类型输送设备的设计参考与改型。
