单缸内燃机构核心组件三维结构设计

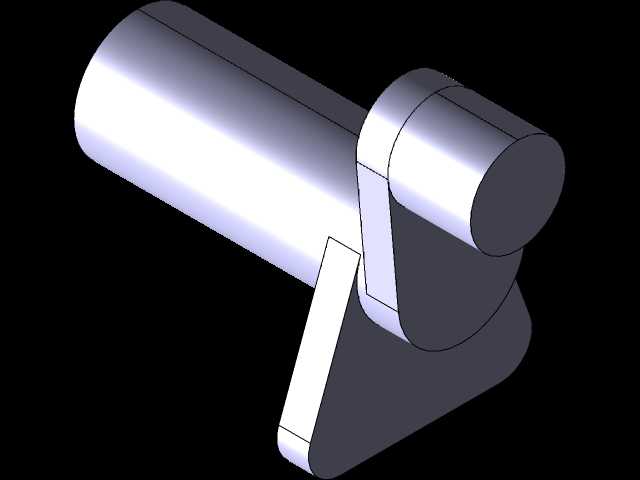

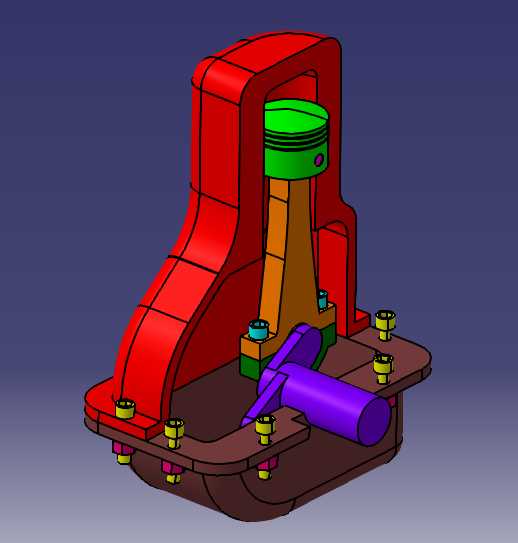

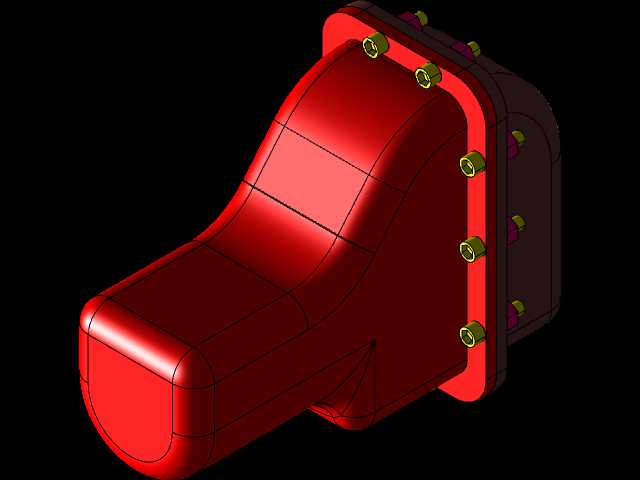

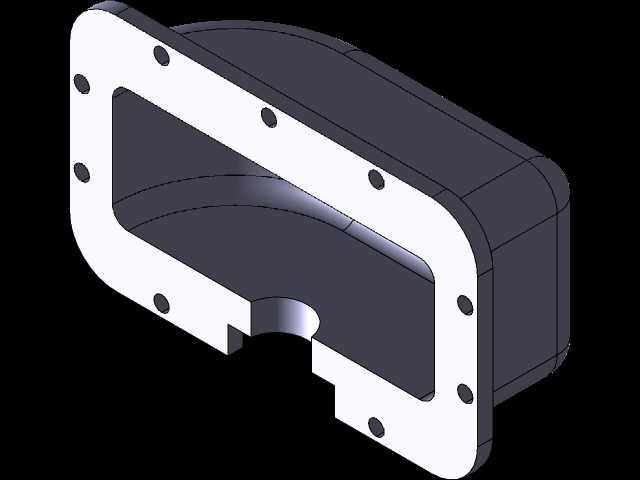

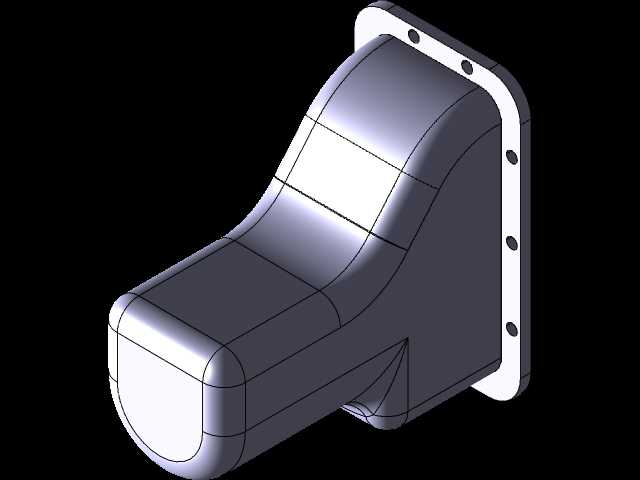

　　这套结构模型还原了往复式内燃机最核心的做功单元，在小型通用动力、教学实训、原理验证场景中具备很高的参考价值。从实际应用来看，这类单缸动力单元常被配套在小型发电机组、园林机械、微型摩托以及教学演示台架上，是理解内燃机四冲程工作逻辑最直观的结构载体。模型完整呈现了活塞、连杆、曲轴、缸体、安装底座以及紧固件的装配关系，所有配合面都按照实际工程装配逻辑做了贴合处理，没有出现干涉错位的问题。设计思路上优先还原了动力传递的核心路径：燃烧做功推动活塞沿缸套做直线往复运动，通过活塞销将力传递给连杆，连杆再将直线运动转化为曲轴的旋转运动，最终通过曲轴输出端向外传递扭矩。缸体部分采用了一体式支撑结构，侧面预留的加强筋既保证了缸筒的支撑刚度，

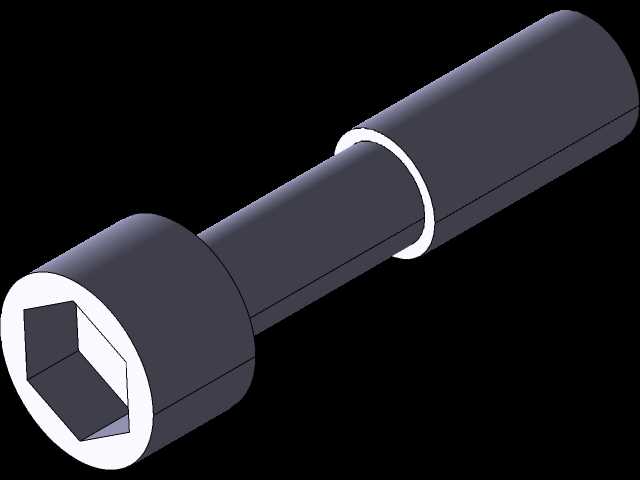

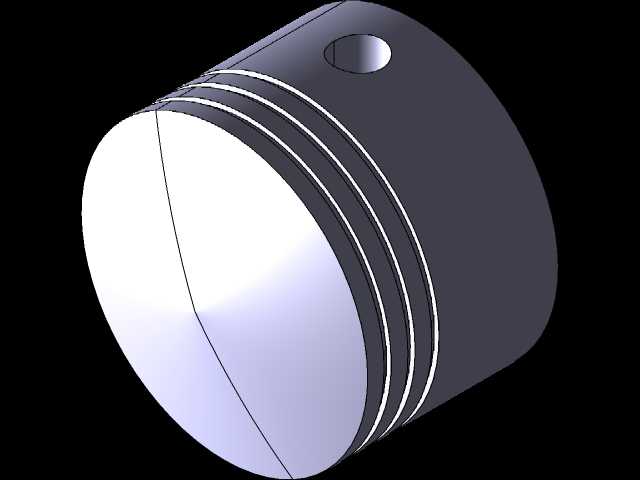

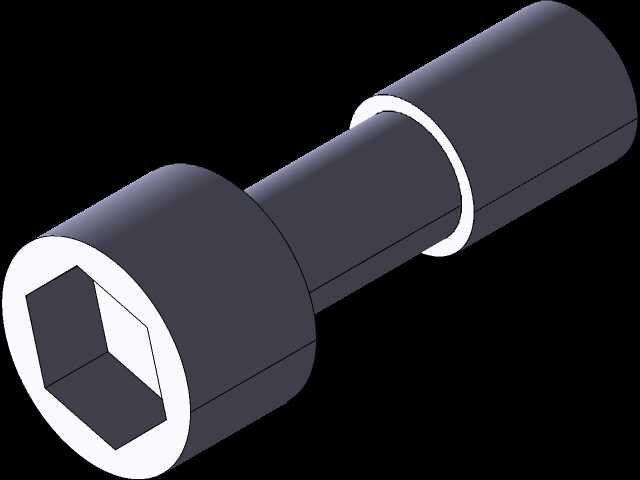

　　也兼顾了轻量化需求，底座上的螺栓孔位完全按照通用安装边界设计，孔距、螺栓规格都匹配常规小型内燃机的安装尺寸，可直接适配现有通用机架的安装点位。活塞环槽、活塞销孔的位置都做了精准还原，连杆大头与曲轴曲柄销的配合间隙、曲轴主轴颈与底座轴承位的同轴度都符合实际设计公差要求，底座上的紧固螺栓采用了分层装配逻辑，从下到上依次是螺母、垫片、底座法兰、缸体连接面，完全还原实际装配顺序。在外形尺寸上，整个单元的安装底座长宽尺寸适配0.5-2kW级通用动力的安装规格，缸体高度匹配常规单缸机的冲程设计，曲轴输出端的轴径尺寸也符合通用动力输出接口的标准，不管是用于教学演示的结构拆解，还是作为小型动力设备选型的结构参考，都能提供直观的三维参照。模型中不同部件采用了区分度较高的配色，方便快速识别各个功能组件，对于刚接触动力机械设计的从业者来说，能快速理清内燃机核心部件的装配关系与动力传递逻辑，避免在初期结构设计中出现装配干涉、受力路径不合理的问题。
