V型发动机配套五升排量活塞连杆总成

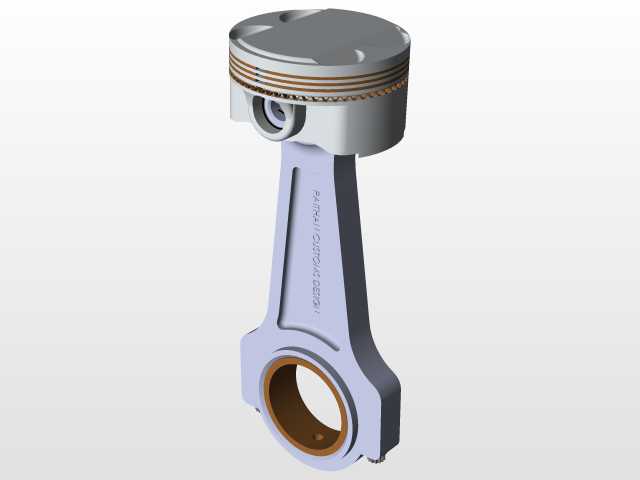

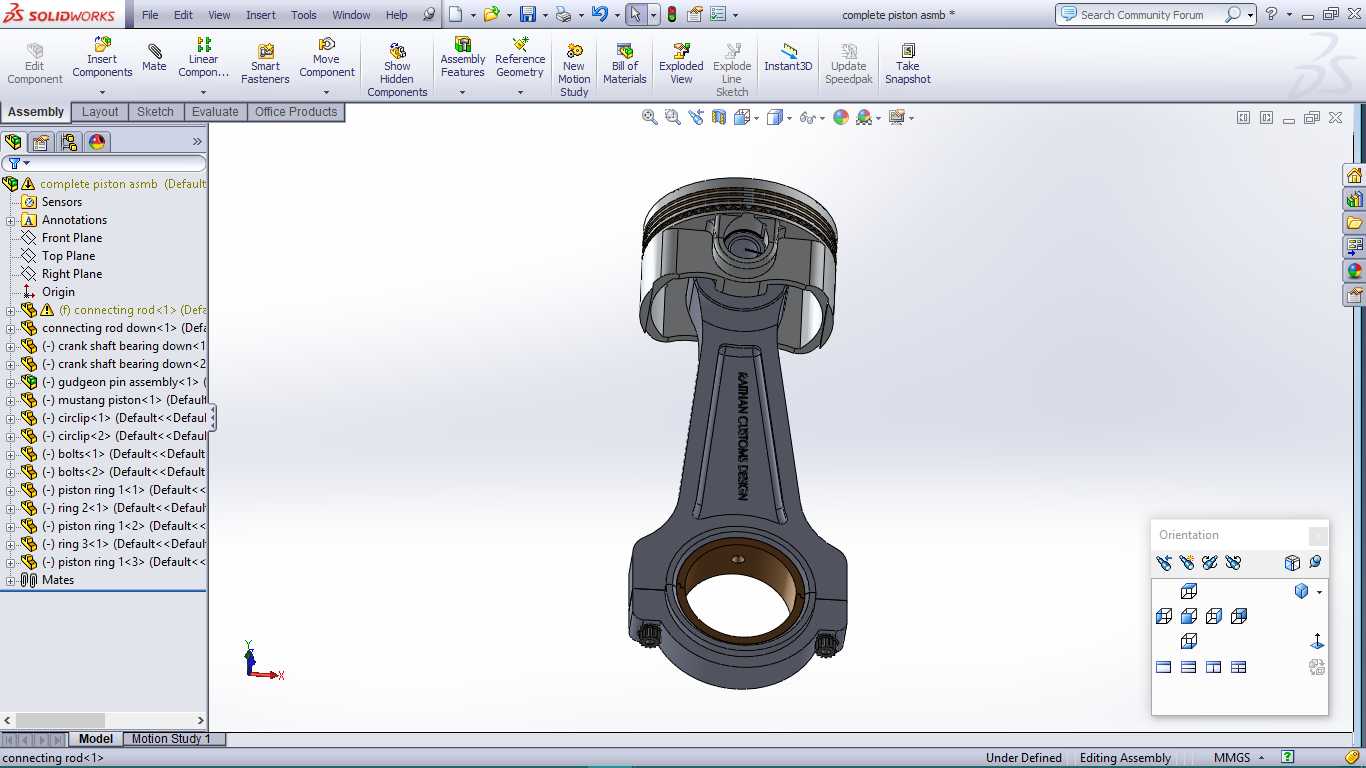

　　这套活塞连杆组件适配五升排量V型内燃机，在民用大排量乘用车辆、轻型商用载货车辆以及小型工程动力设备的动力系统中均有对应适配场景，是内燃机核心动力转换部件的集成设计。从实际工况用途来看，组件承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心作用，活塞顶面直接承接高温高压燃气的冲击，通过活塞销将作用力传递给连杆，再由连杆驱动曲轴完成旋转运动输出，整套机构的运行精度直接决定了内燃机的动力输出效率、运转平顺性与使用寿命。

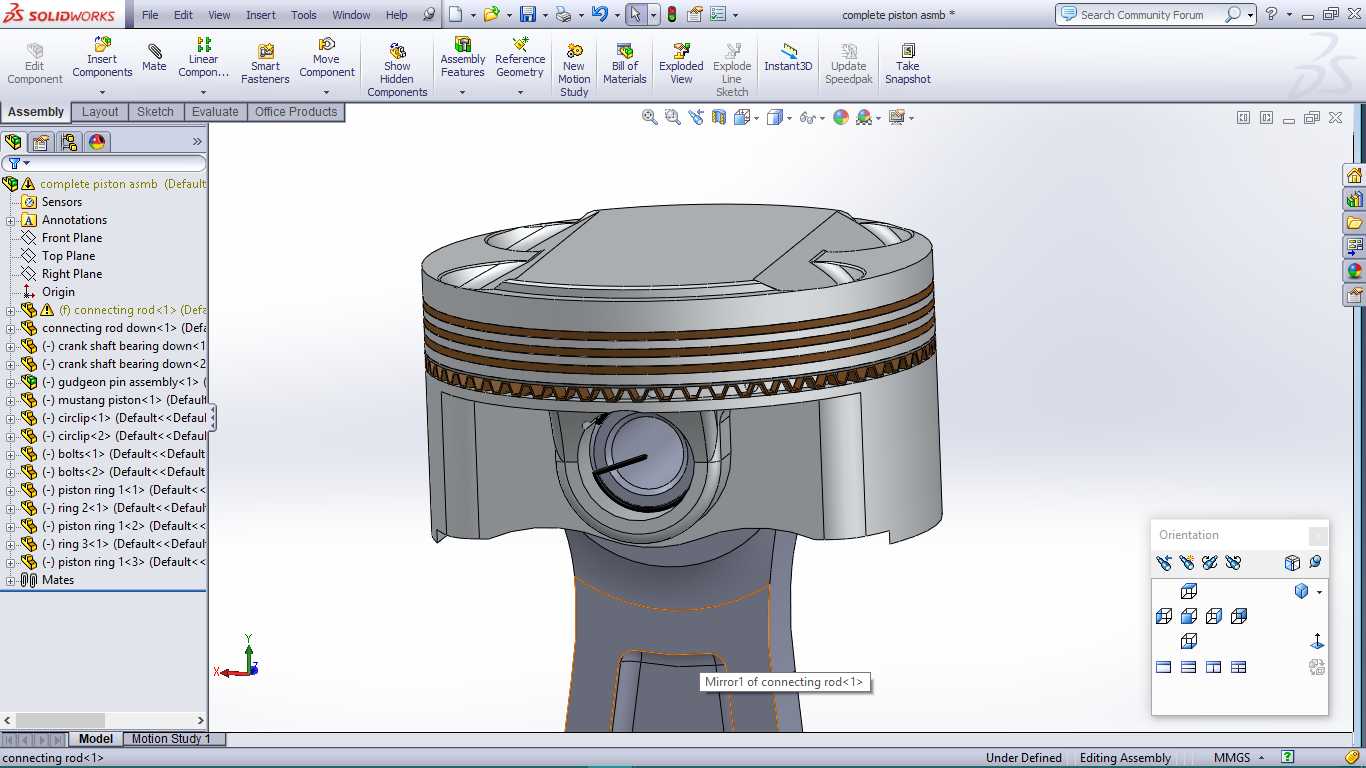

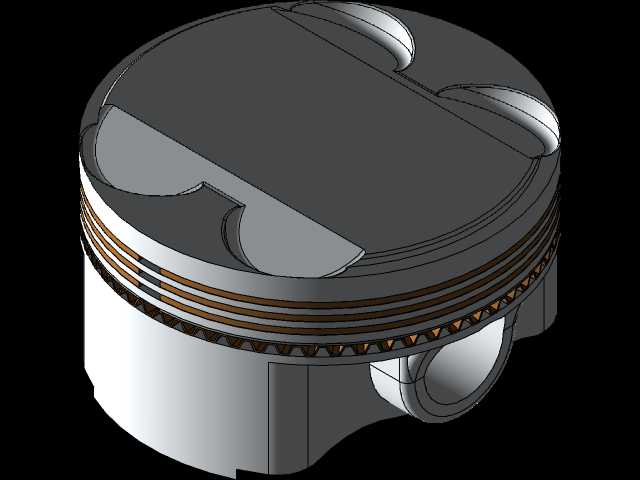

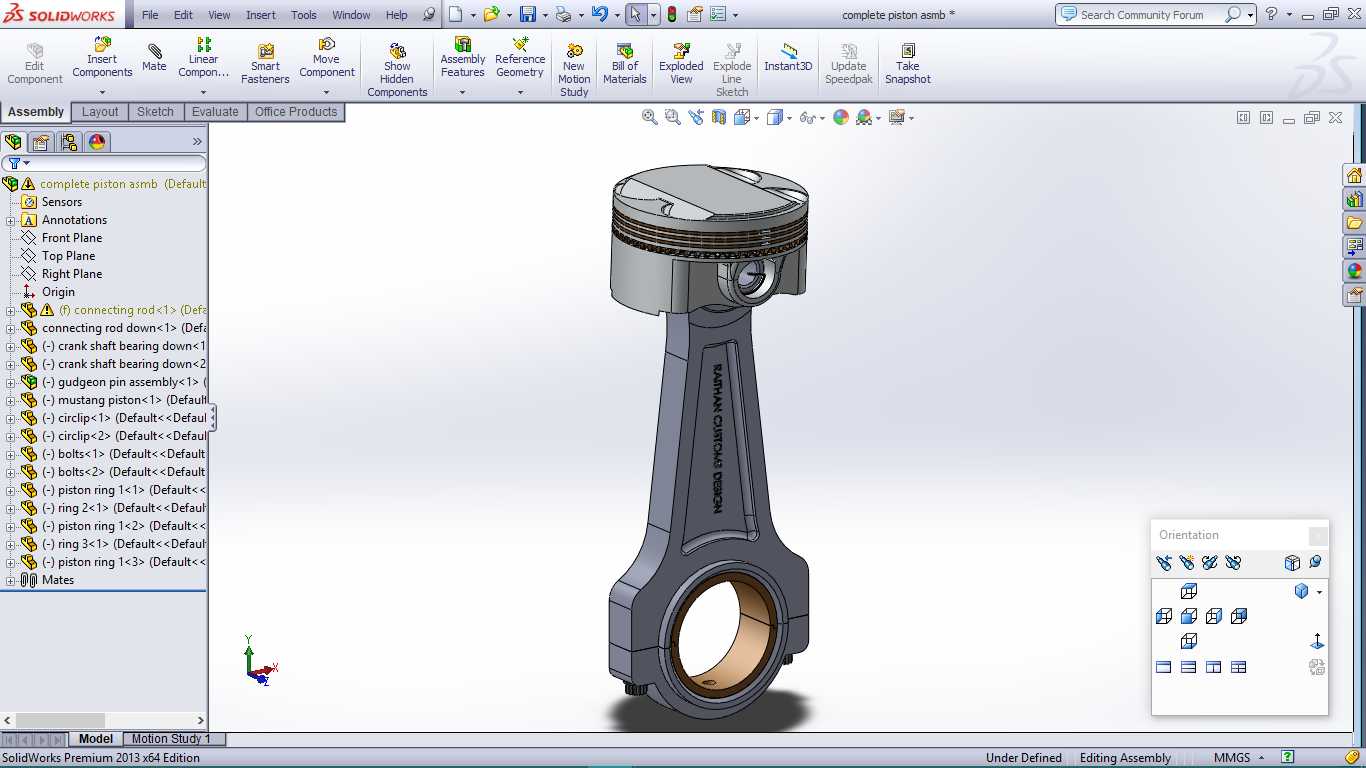

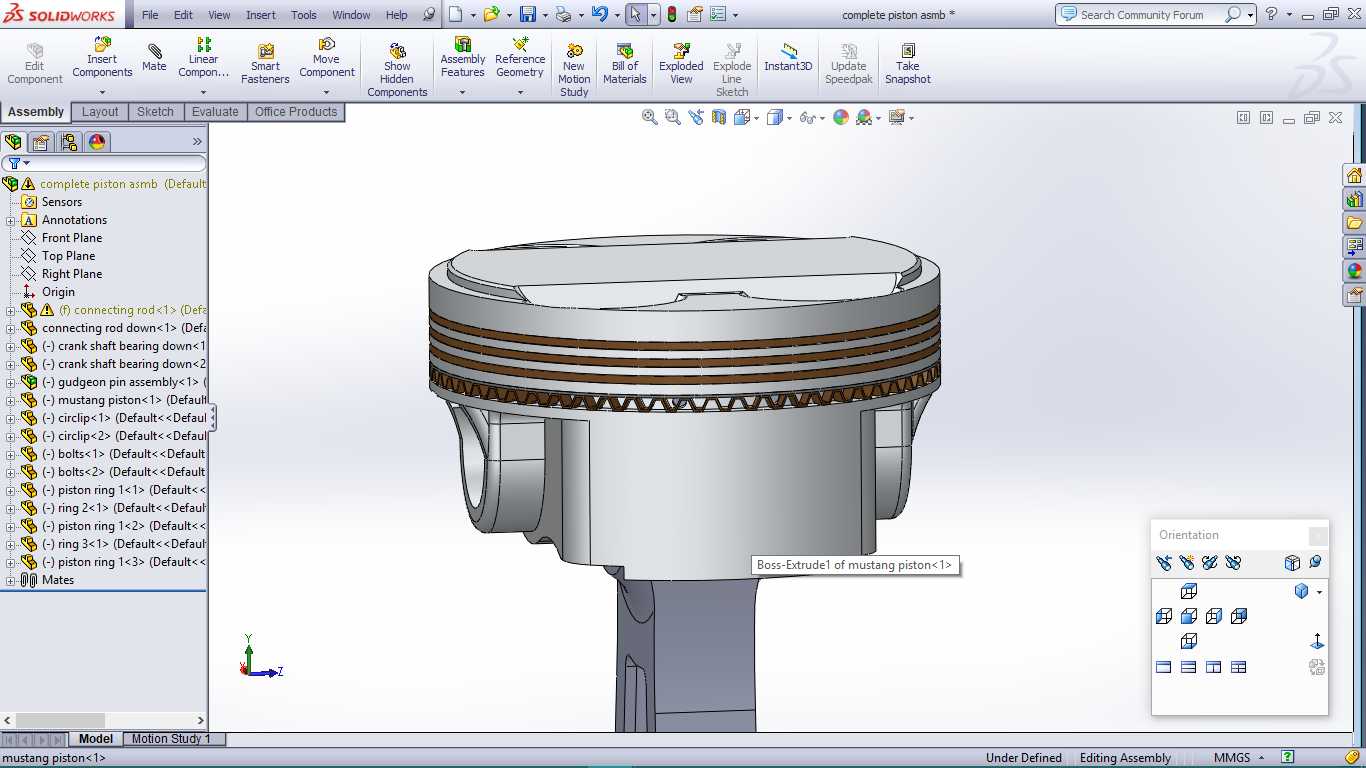

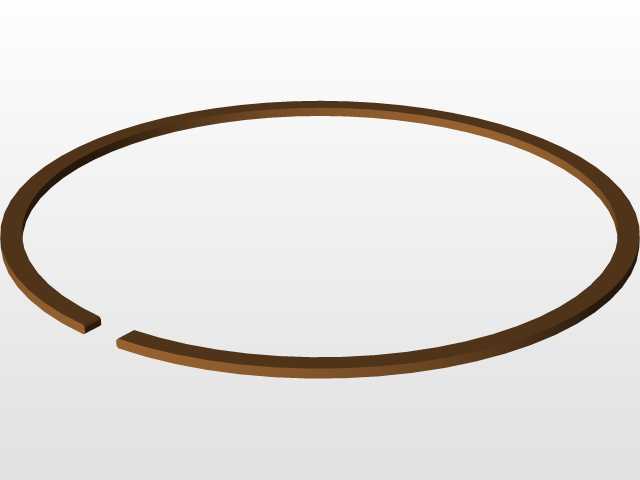

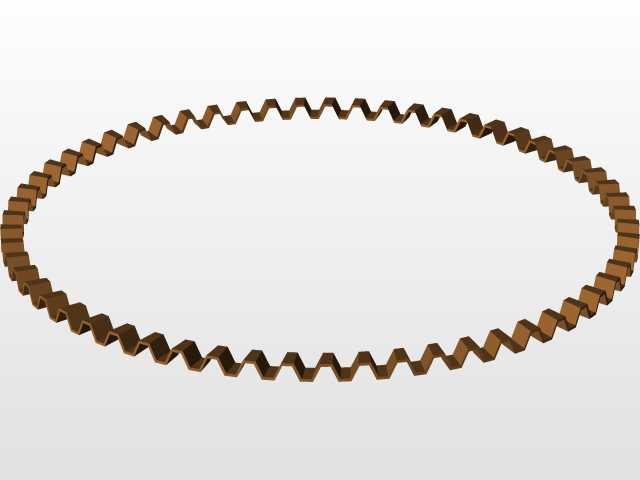

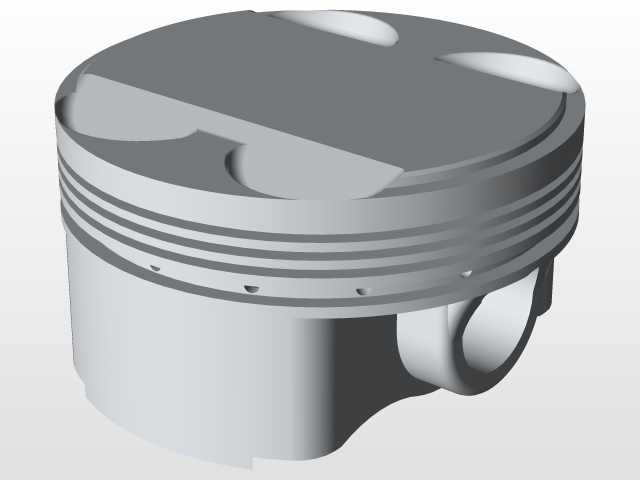

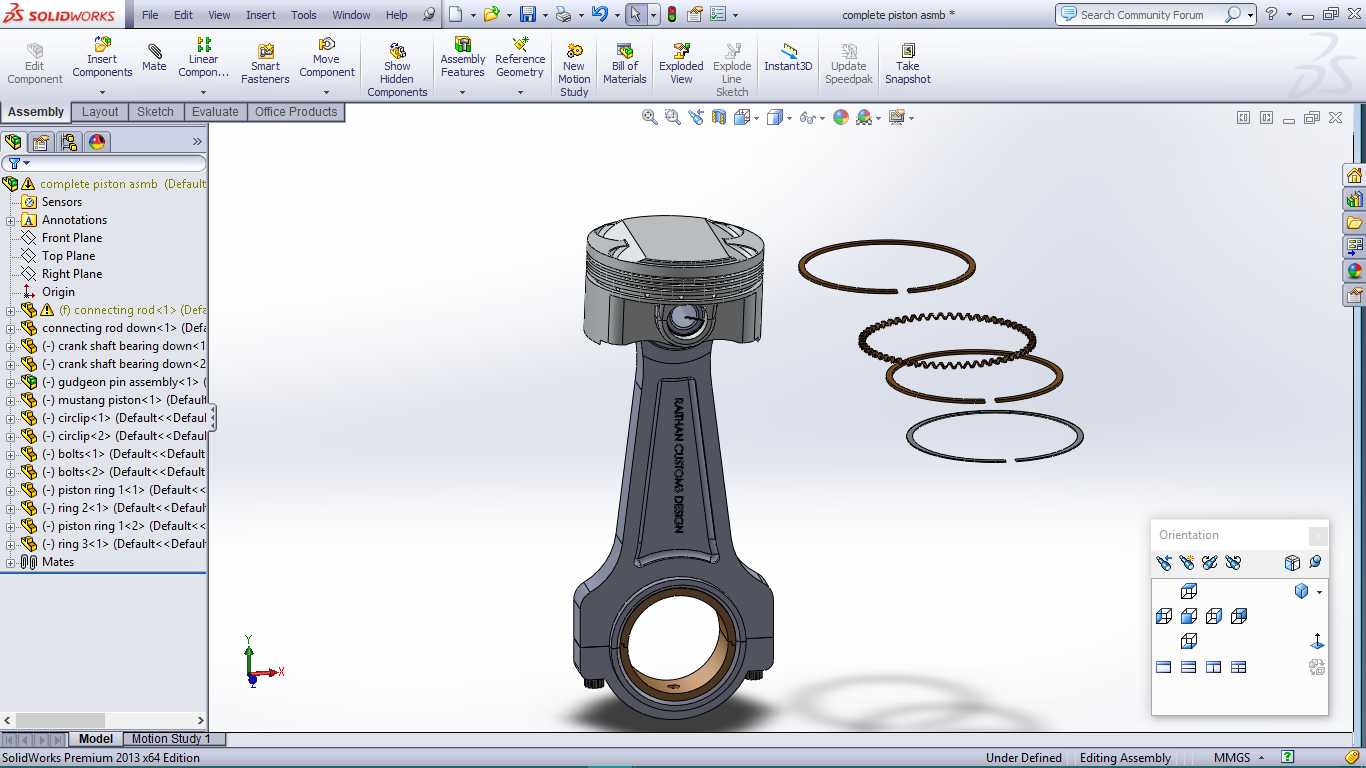

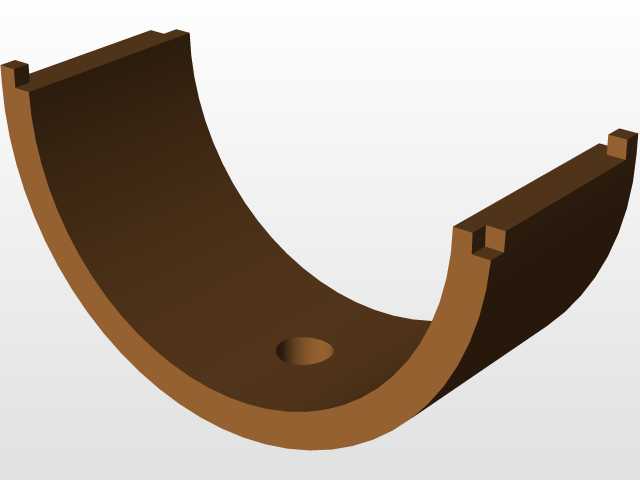

　　设计过程中优先考虑了往复运动件的动平衡匹配，活塞采用变椭圆裙部型线设计，冷态下裙部预留了适配热膨胀的间隙量，避免热机工况下出现裙部拉伤缸壁的问题；活塞环槽采用了三道环的布局，两道气环承担燃烧室密封与热量传导作用，一道油环负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。连杆采用了工字形截面的杆身设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小曲轴运转过程中的惯性载荷，连杆大头采用剖分式结构，配合轴瓦安装在曲轴连杆轴颈上，小头端通过活塞销与活塞销座连接，两端均预留了充足的润滑油道开孔，保证运动副表面在高转速工况下能得到持续的压力润滑。

　　从安装边界来看，活塞总高、裙部直径严格匹配对应排量的气缸套内孔尺寸，活塞销孔中心到连杆大头中心的中心距符合对应曲轴的连杆轴颈回转半径设计要求，安装时活塞顶部的避让凹坑需对应气门开启位置，避免活塞运行至上止点时与进排气门发生运动干涉；连杆大头的剖分面采用定位结构保证装配精度，拧紧连杆螺栓时需按照对角分步的扭矩要求操作，避免连杆盖出现错位导致轴瓦偏磨。整套组件的所有配合面均做了粗糙度与形位公差约束，活塞销与销座、连杆小头衬套的配合间隙控制在合理区间，既保证运转时的灵活转动，又避免间隙过大产生敲击异响。
