气动六缸径向动力输出装置结构设计

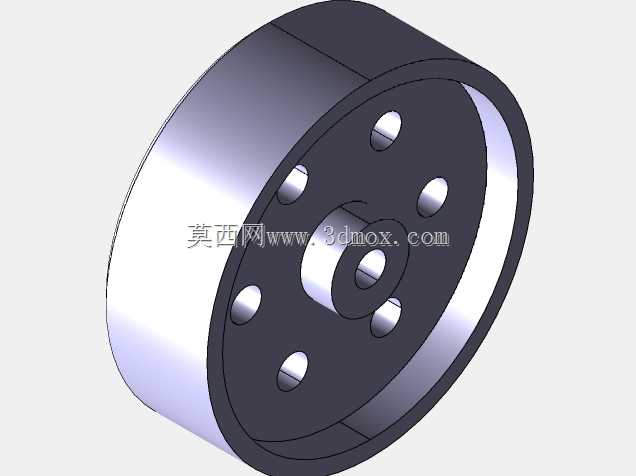

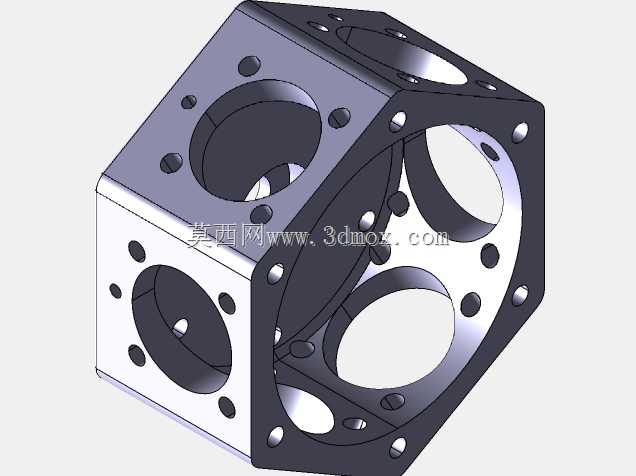

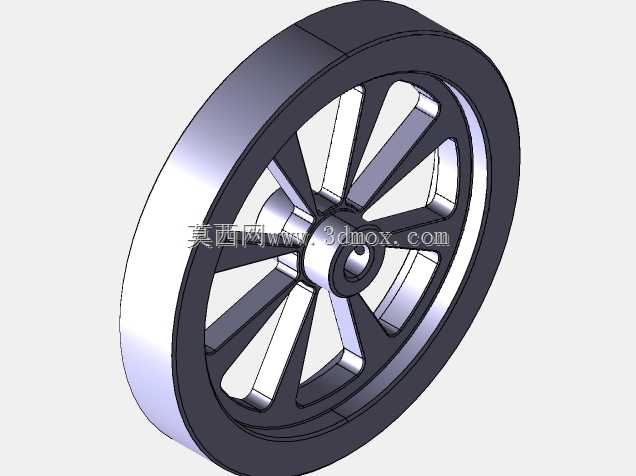

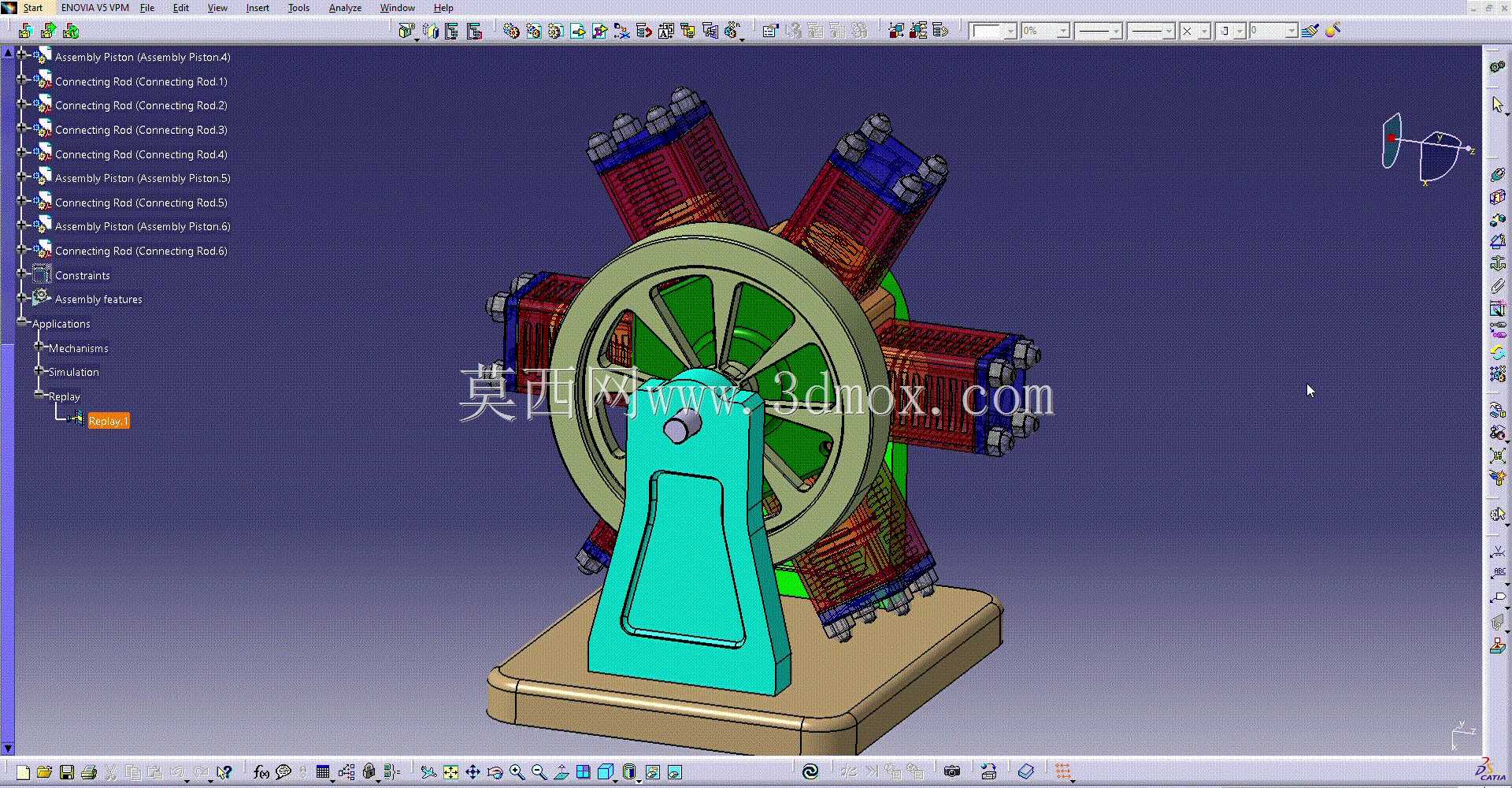

　　在小型气动动力单元的选型与结构设计场景中，径向布局的多缸气动结构常被用于需要紧凑轴向尺寸、低转速大扭矩输出的工位，比如小型自动化生产线的旋转驱动、教学演示台的动力源、便携气动工具的动力核心，这类场景对动力单元的径向尺寸敏感度远低于轴向长度，同时要求动力输出的脉动率尽可能低，减少配套减速机构的负载波动。这款六缸径向气动结构采用六个气缸沿曲轴中心周向均布的布局，相比单缸或双缸气动结构，曲轴每旋转一周可完成六次做功循环，输出扭矩的波动幅度被大幅压低，不需要额外加装大惯量飞轮就能获得平稳的转动输出，适配对转速稳定性有一定要求的轻载驱动场景。从设计逻辑上看，六个气缸的进排气路采用集成式配气结构，配流盘与曲轴同步转动，

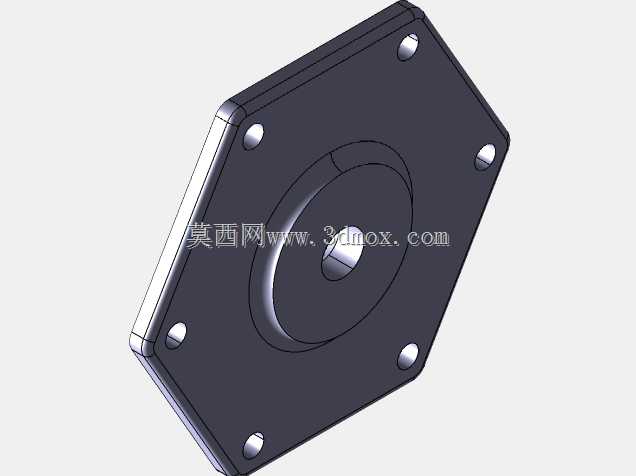

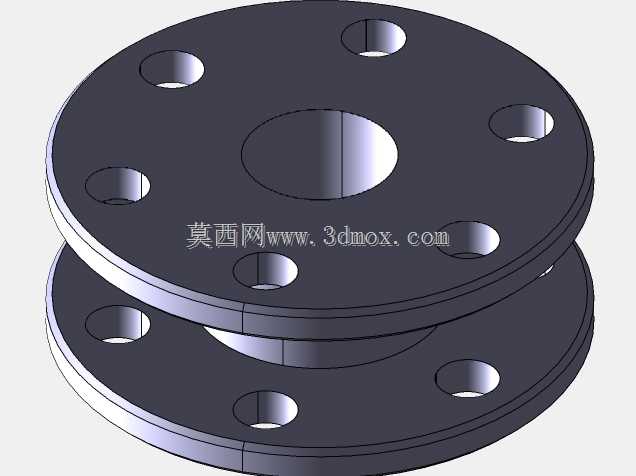

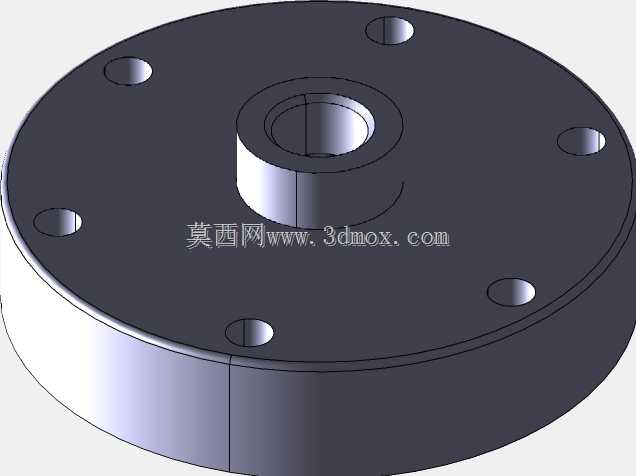

　　按做功顺序依次为各气缸提供压缩空气通路，省去了复杂的外置气门控制组件，整体结构的零件数量被压缩到较低水平，日常维护仅需定期检查气缸密封件与配流盘的贴合间隙即可，不需要复杂的调校工序。安装边界方面，该结构的核心安装基准为曲轴输出端的轴伸与后端的安装法兰，法兰上的安装孔采用跨中均布设计，可适配不同角度的安装姿态，不管是水平卧式安装还是垂直立式安装，都能保证内部润滑油路的正常回流，不会出现偏磨或润滑失效的问题；整体径向轮廓控制在常规小型气动马达的尺寸区间内，轴向长度仅为同功率轴向多缸结构的三分之二左右，在安装空间轴向受限的设备中具备明显的布局优势。功能特性层面，该结构可通过调整进气压力实现输出扭矩的线性调节，在0.4-0.

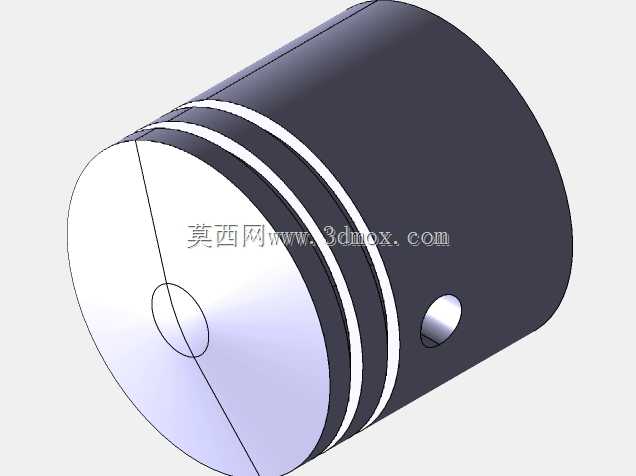

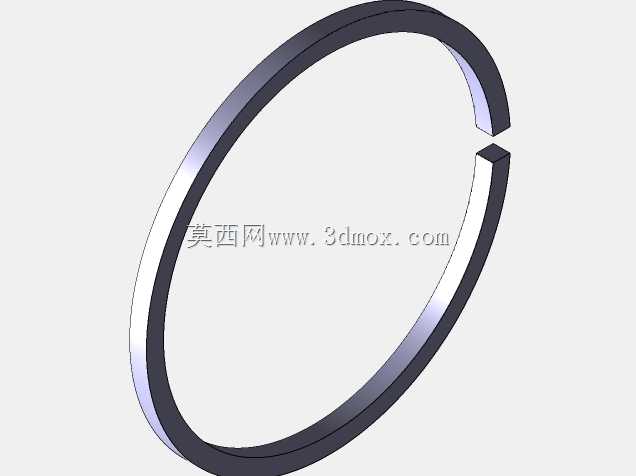

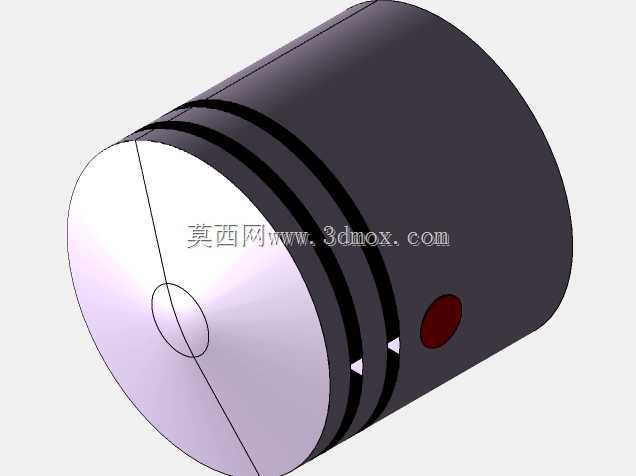

　　8MPa的常规工厂压缩空气压力区间内，输出扭矩随进气压力上升呈稳定线性变化，没有明显的扭矩拐点，适配需要灵活调整输出动力的工位；同时各气缸的活塞与缸套采用标准密封件搭配，磨损后可快速更换通用规格的密封配件，不需要定制专用备件，降低了长期使用的维护成本。在实际应用中，这类径向六缸气动结构也常被用于教学演示场景，其外露的缸体布局与曲轴连杆结构可直观展示往复式动力装置的做功原理，相比封闭结构的动力马达，更适合作为机械原理教学的实物演示载体，帮助学习者理解配气相位、曲柄连杆运动轨迹、多缸做功顺序等核心机械知识点。结构设计过程中，对曲轴的偏心距与气缸行程做了匹配优化，活塞运行到上止点时的余隙容积控制在合理区间，既避免了活塞撞击缸盖的风险，

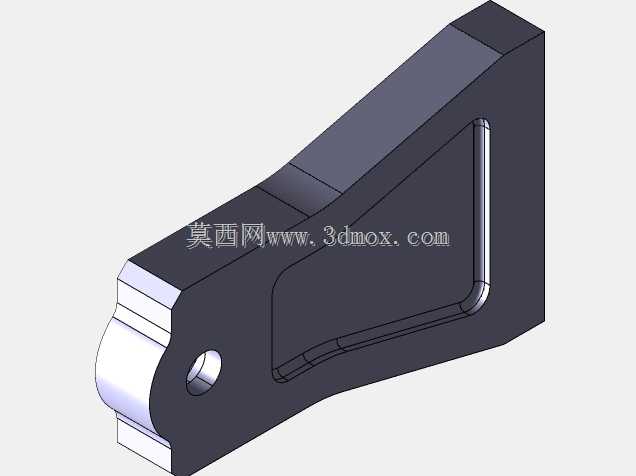

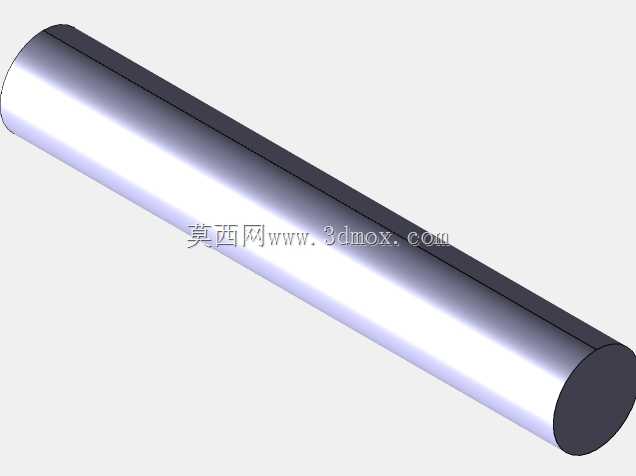

　　也尽可能降低了余隙容积带来的压缩空气损耗，提升了压缩空气的能量利用效率；连杆与曲轴、活塞的连接采用浮动销结构，运动过程中可自动补偿微小的加工同轴度误差，降低了零件加工精度要求，同时减少了运动副的偏磨风险，延长了整体结构的无故障运行时长。
