小型传动用迷你变速箱壳体结构设计

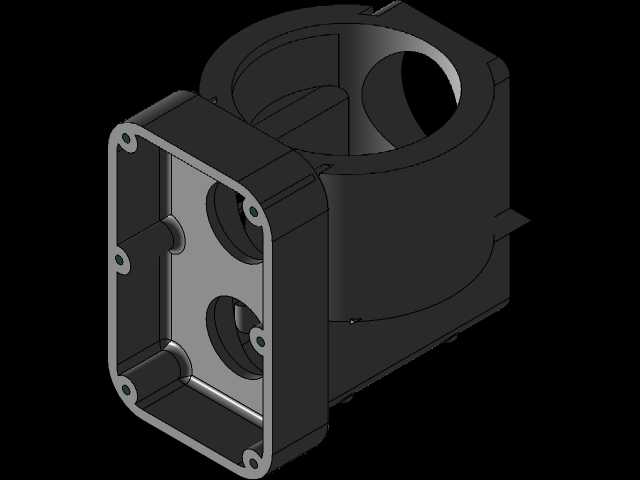

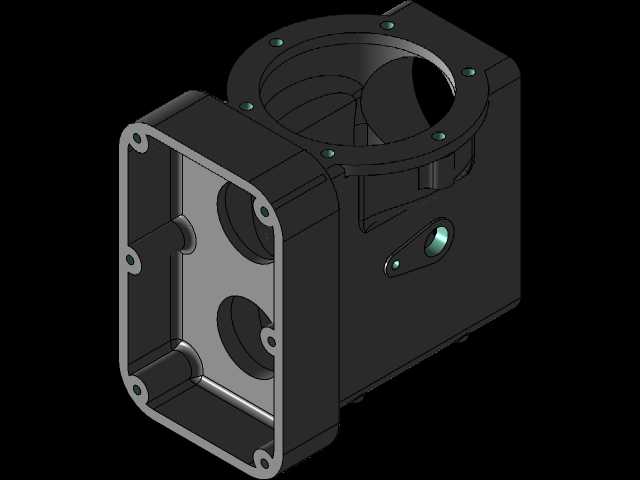

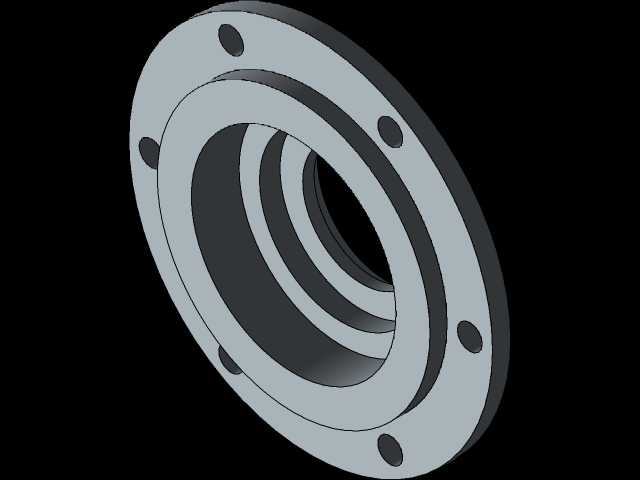

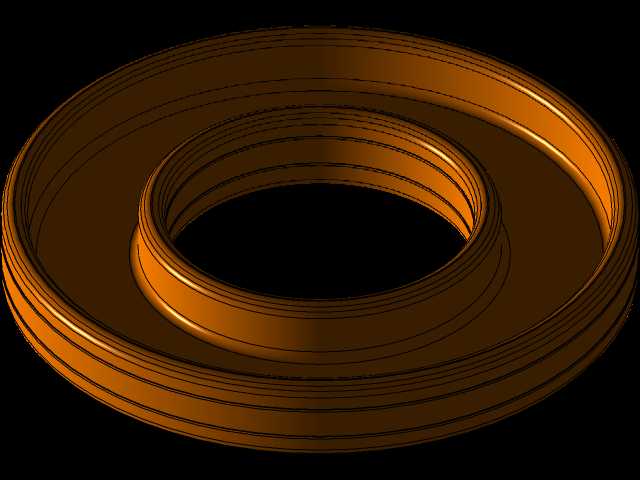

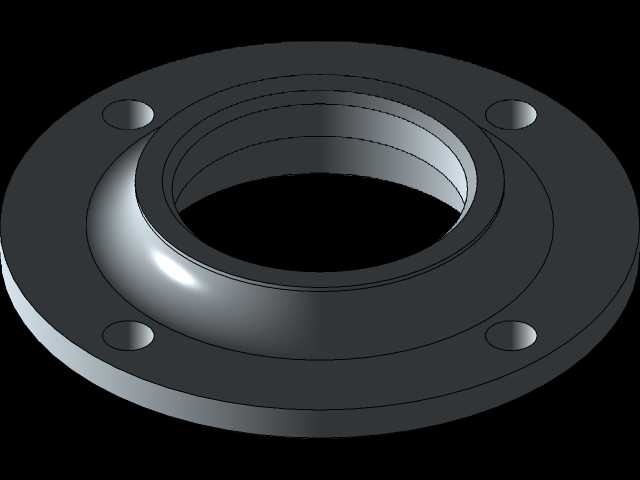

　　这款迷你变速箱壳体主要面向小功率精密传动场景设计，常见于小型自动化执行机构、桌面级精密设备、小型检测仪器的动力传输环节，用来匹配小扭矩动力输入与多档位转速输出的传动需求，承担内部齿轮组、传动轴的定位支撑与防护作用。从结构设计来看，壳体采用一体化铸造成型后做机加工的工艺思路，主体为箱式承力结构，一侧设置大直径法兰安装面，法兰面周向均匀分布安装定位孔，用于和动力输入端的电机或者驱动部件做同轴定位连接，保证输入轴的装配同轴度，避免传动过程中出现偏载磨损。壳体的侧端面为开放的装配窗口，窗口边缘布置多组螺纹安装孔，用于装配侧端盖，封闭内部传动腔室，同时端盖装配面预留密封槽位，可加装密封胶条实现腔体的防尘防漏，满足常规工业环境下的使用防护要求。

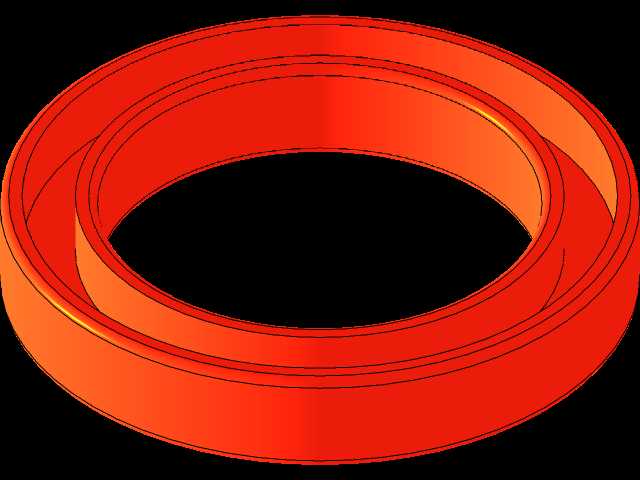

　　壳体内部设置多组轴承位安装凸台，凸台位置经过同轴度公差校核，可直接适配对应规格的滚动轴承，支撑不同层级的传动齿轮轴，保证齿轮啮合的侧隙与接触精度，减少传动过程中的噪音与振动损耗。壳体侧壁预留的异形观察孔位，可用于装配油位检测或者转速感应元件，方便日常运维过程中查看内部润滑油状态，也可拓展加装传感器实时监测传动运行参数。从安装边界来看，壳体外部的安装凸耳均做了加厚处理，凸耳上的安装孔位可适配M4-M6规格的紧固螺栓，整体安装占用空间紧凑，可适配狭小安装空间内的传动布局需求，壳体的壁厚经过受力仿真校核，在满足10N·m以内额定传动扭矩承力要求的前提下，尽可能做了轻量化减薄处理，降低整体部件重量。设计过程中针对内部齿轮的排布空间做了优化，

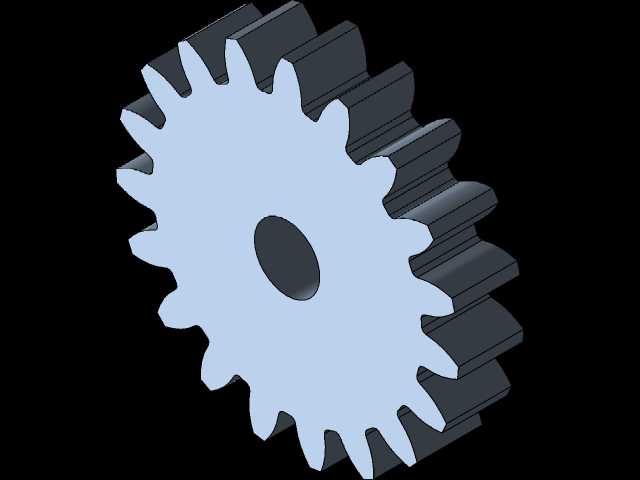

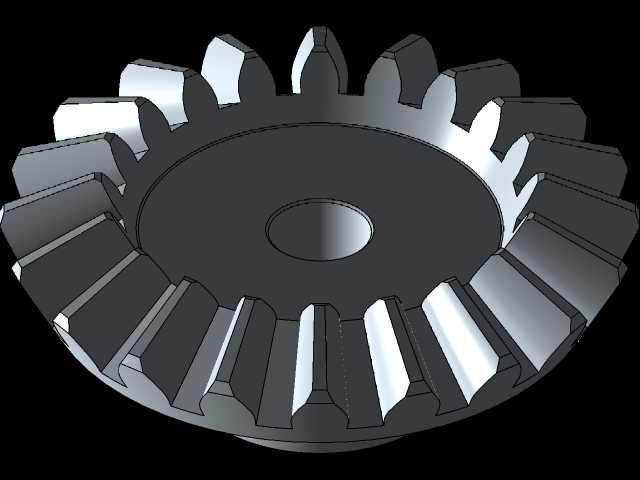

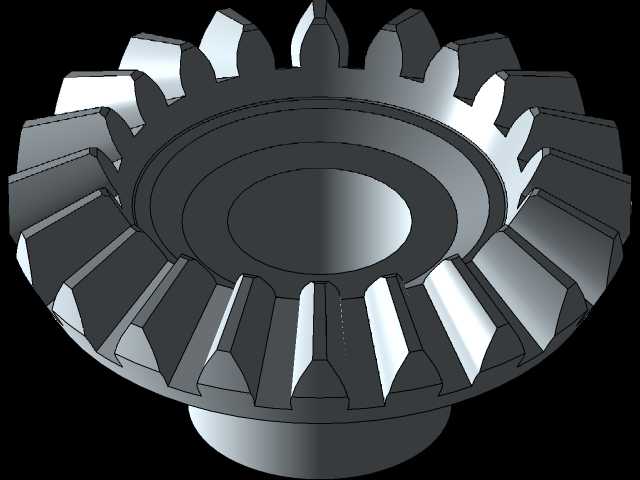

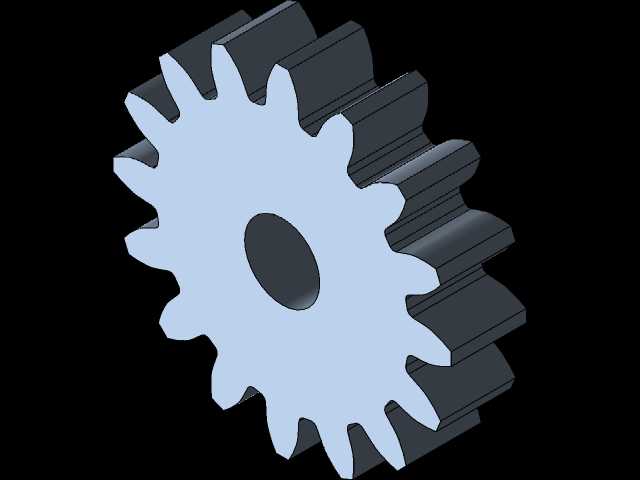

　　将不同传动比的齿轮组安装位做了错位布局，在有限的腔体空间内实现三级减速的传动比覆盖，同时避免齿轮转动过程中与壳体内壁出现运动干涉，所有内部棱边均做了倒角处理，减少装配过程中对操作人员的划伤风险，也避免应力集中导致的壳体受力开裂问题。壳体上的注油孔与排油孔位置做了对角布局，方便后期更换润滑油时的旧油排空与新油加注，无需完全拆解端盖即可完成维护操作，适配小型设备快装快维的使用需求。
