带法兰安装结构的中间心轴结构设计

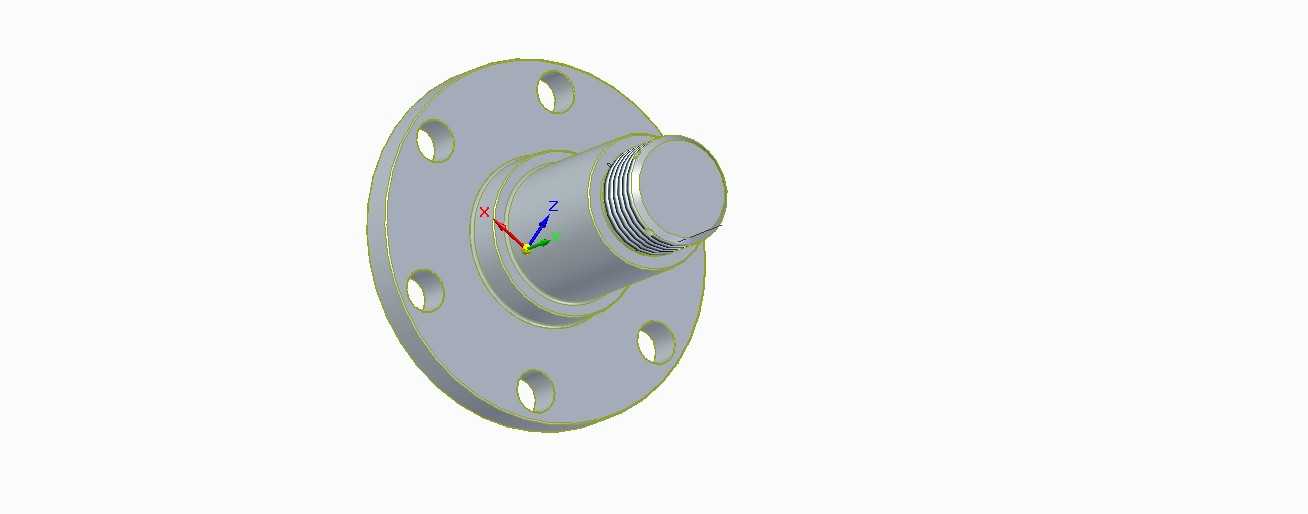

　　这款带法兰安装结构的中间心轴，是传动链路里承担径向支撑、定位衔接功能的核心零件，常见于精密检测传感单元、小型变速传动模组、仪器仪表的内部传动布局中，区别于传递大扭矩的传动轴，该心轴主要为配套的回转类零件提供稳定的旋转基准，自身不承担大扭矩载荷输出，更多是保障配合部件的回转同轴度，避免运转过程中出现径向窜动。从结构设计逻辑来看，零件采用一体化法兰盘加轴身的布局，法兰端面上均匀分布6个通孔安装位，安装时可通过紧固件直接将心轴固定在设备的安装基座面上，这种端面安装的方式相比传统过盈压装的心轴，拆装维护更便捷，同时能保证轴身与安装面的垂直精度，避免安装偏斜带来的回转误差。轴身部分做了分段式的直径设计，靠近法兰的轴段直径更大，

　　作为主要的支撑承载段，用来配套轴承内圈的安装，选用EN8材料搭配30209轴承的配置，能满足常规工况下的径向载荷承载需求，轴身末端加工有外螺纹结构，可通过配套锁紧螺母对安装在轴上的回转零件进行轴向锁紧，防止零件运转过程中出现轴向位移。从安装边界来看，设计时需要重点关注法兰端面的平面度公差，以及轴身各段圆柱相对于法兰安装基准面的同轴度要求，若同轴度偏差过大，会导致配套轴承出现偏载，加速轴承磨损，同时会让安装在轴上的检测类零件出现测量误差。法兰上的安装孔采用均匀分布设计，能让安装锁紧力均匀作用在法兰端面上，避免局部锁紧力过大导致心轴出现安装变形，轴身各段的退刀槽、过渡圆角都做了对应设计，既满足加工工艺性要求，也能减少应力集中，

　　提升零件的长期使用稳定性。在实际选型应用中，这类心轴多用于对回转精度有一定要求、载荷不大的传动场景，比如传感检测单元的回转支撑、小型仪器的传动中间定位、轻载传动模组的中间支撑位，设计时没有设置键槽等扭矩传递结构，也进一步印证了其作为支撑心轴的定位，而非扭矩传递轴的功能属性，建模过程中对各安装配合面的尺寸公差、形位公差都做了对应预留，能直接用于后续的工程图输出、加工工艺编制，也可作为同类型心轴设计的参考模板，适配不同安装尺寸需求时，仅需调整法兰安装孔分布直径、轴身各段长度与直径参数，即可快速衍生出适配不同工况的同类型心轴结构。
