13x25规格紧凑型双轴齿轮变速箱结构

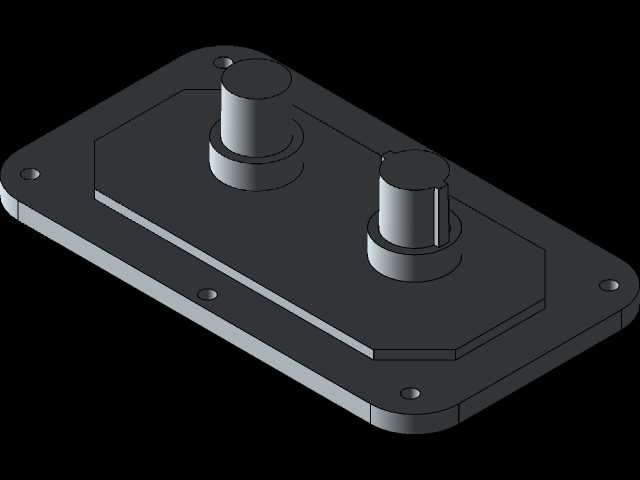

　　这款紧凑型双轴变速箱采用13x25的安装基准尺寸设计，整体为带安装耳的扁平矩形壳体结构，壳体边缘预留四个沉头安装孔，可直接通过螺栓固定在设备安装基面，无需额外设计转接支架，适配狭小安装空间内的动力传递需求。从结构设计来看，两根输出轴垂直凸出于壳体上表面，轴肩位置做了台阶限位设计，可直接与外接传动轮、联轴器做轴向定位，避免传动过程中出现轴窜动问题；壳体采用分体式密封结构，合模面预留密封槽位，可加装密封胶条实现内部齿轮腔的防尘防漏，适配多粉尘、少量切削液飞溅的车间作业环境。在实际应用场景中，这类小尺寸变速箱多用于小型自动化输送线的动力分流、桌面级实验设备的转速匹配、小型专用工装的扭矩放大环节，可将单路输入动力通过内部齿轮组的啮合传动，

　　分配为两路不同转速或同转速的输出动力，替代传统的单轴输出加链轮分流的结构，减少传动链路的冗余零件，提升整套传动系统的传动效率与运行稳定性。设计过程中优先考虑了安装边界的兼容性，壳体整体厚度控制在较低范围，输出轴的中心距经过精准核算，既保证内部齿轮的啮合重合度满足传动强度要求，又避免轴间距过大导致的壳体尺寸冗余；安装孔的位置采用对称式布局，可兼容横向、纵向两种安装方向，适配不同设备的安装基面布局。壳体边角做了圆角过渡处理，既避免加工过程中的应力集中问题，也能减少安装调试过程中尖锐边角对操作人员的划伤风险；输出轴的轴径采用通用标准尺寸，可直接适配市售的标准联轴器、同步带轮，无需额外定制传动连接件，

　　降低整套设备的配件采购成本与后期维护难度。内部齿轮腔的容积经过优化，既满足齿轮啮合的润滑储油需求，又避免壳体过大带来的材料浪费，齿轮轴的支撑位直接在壳体上加工轴承安装孔，省去额外的轴承座零件，进一步压缩整体结构尺寸，让整套变速箱的结构更紧凑，重量更轻，适配对安装空间、设备自重有严格限制的小型机械装备。
