集装箱用sg90伺服控制驱动装置结构

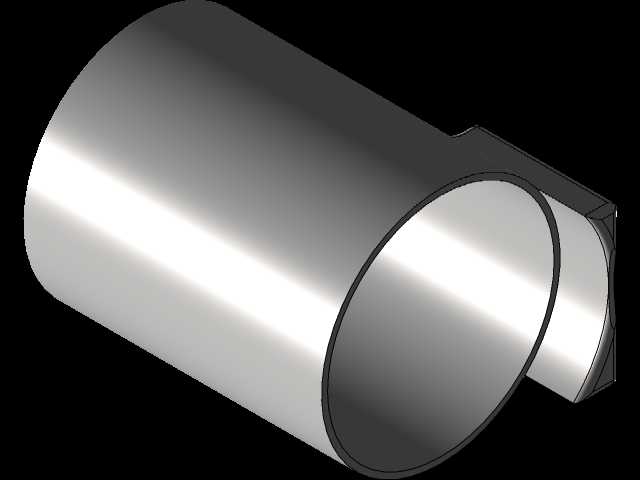

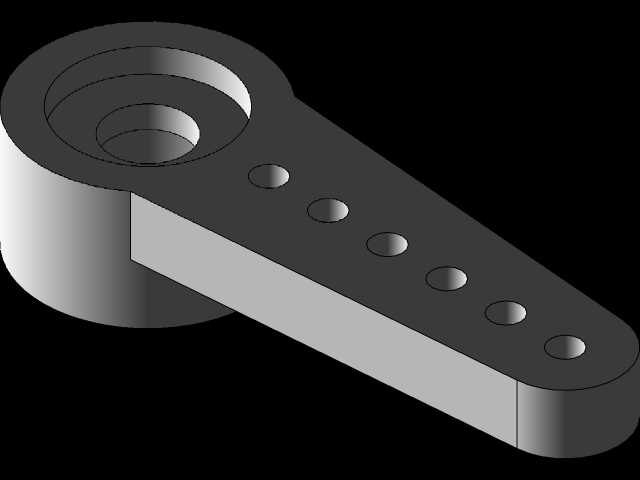

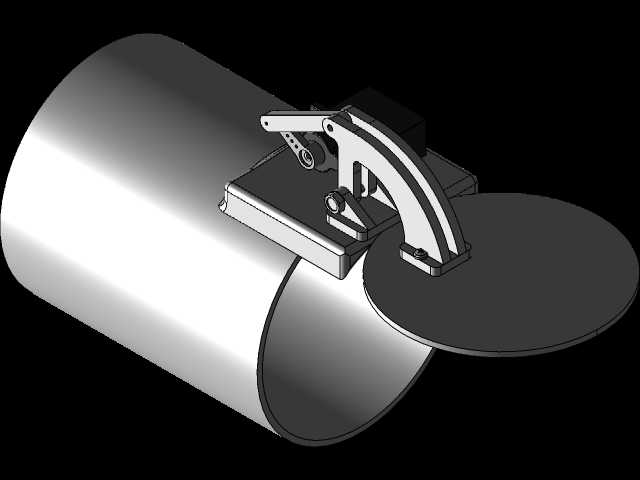

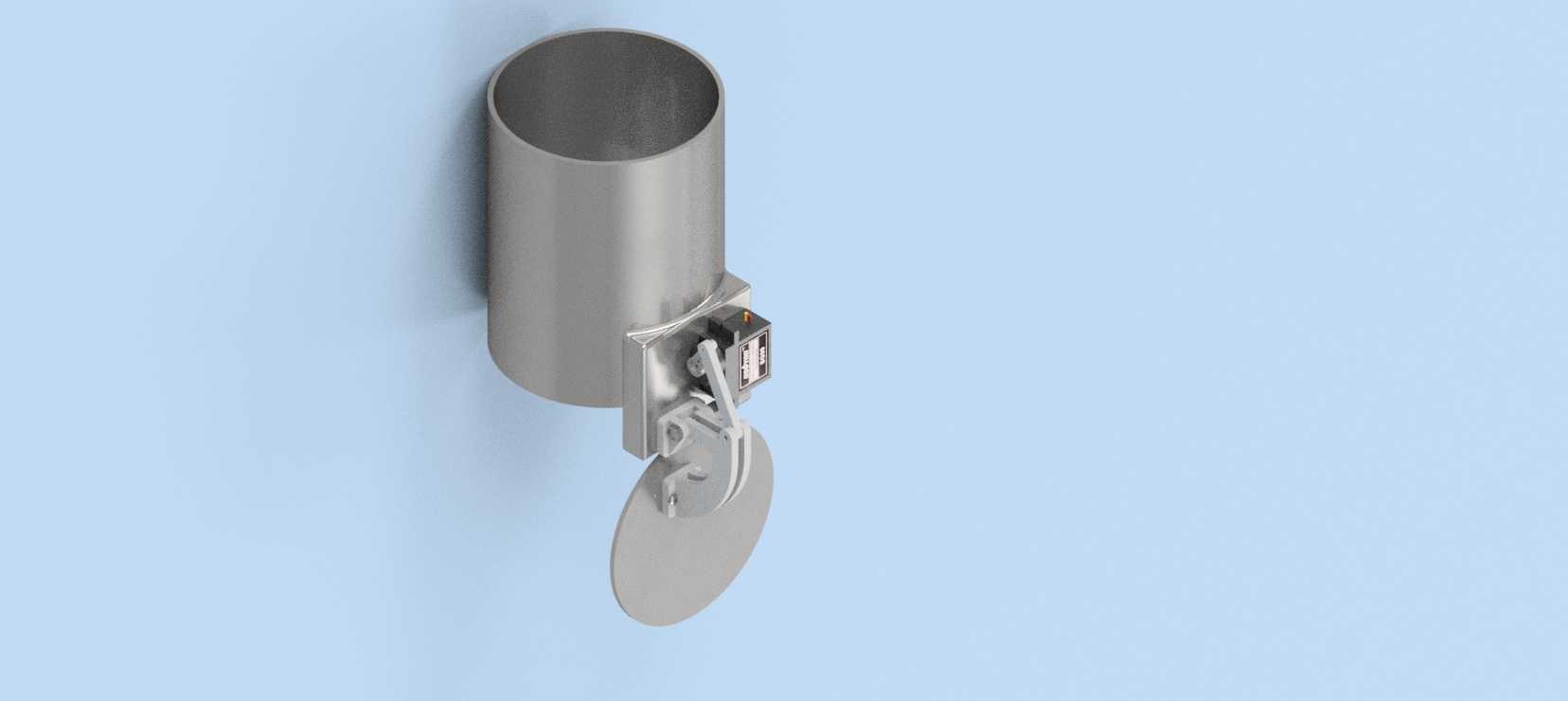

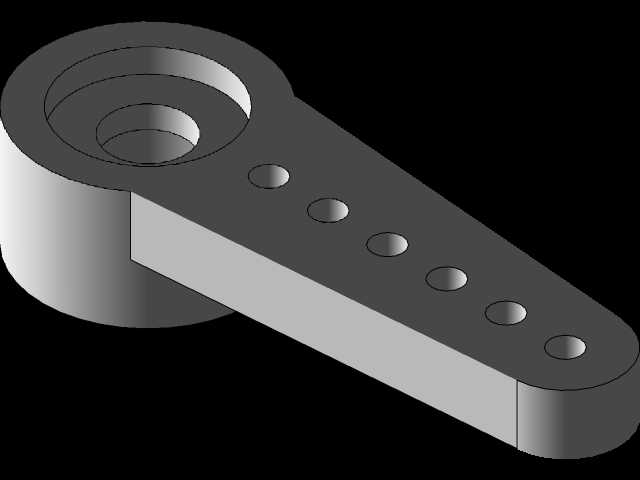

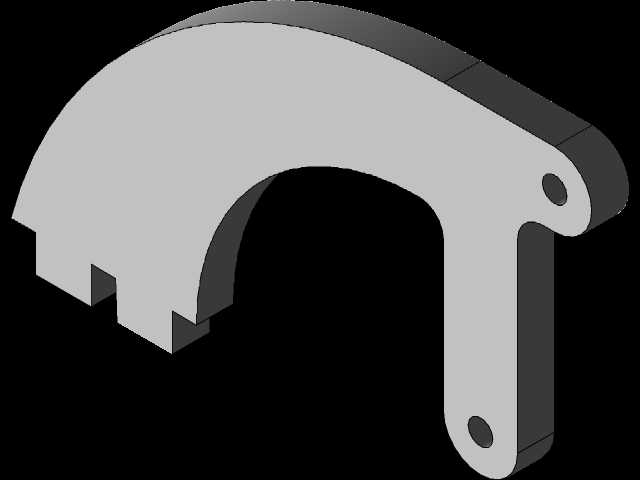

　　这套伺服控制驱动结构，核心适配集装箱场景下的小行程挡板启闭需求，依托sg90伺服电机作为动力输出核心，整套结构采用抱箍式安装逻辑，可直接固定在对应规格的圆形金属管道外壁，无需对原有管道做开孔、焊接等破坏性改造，适配现场快速加装、改造的施工需求。从结构设计逻辑来看，整套装置将伺服电机的输出轴通过转接摇臂与末端圆形挡板做刚性连接，摇臂的铰接点位做了公差适配，预留了0.2mm的活动间隙，避免长期往复动作出现卡滞，同时在铰接位置配套了耐磨衬套，降低反复转动带来的结构磨损，延长整套机构的无故障运行周期。安装边界上，抱箍结构的适配管径覆盖常规集装箱通风管路、小型物料输送管路的常用尺寸，整套机构突出管道外壁的厚度控制在合理范围，

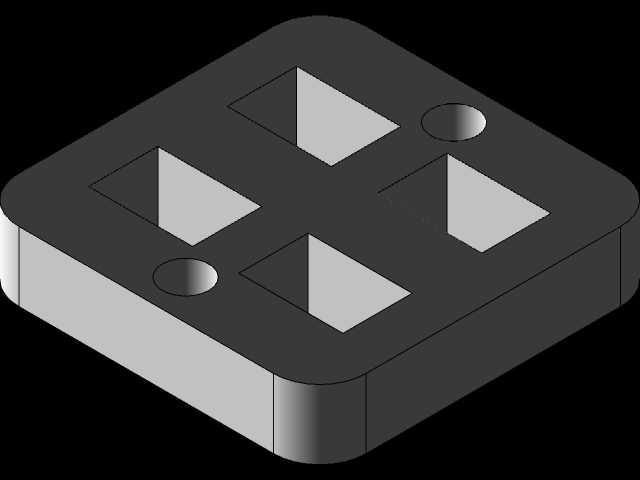

　　不会额外占用过多安装空间，适配集装箱内部紧凑的排布环境，不会和周边的线缆、其他结构件产生干涉。实际应用中，这套结构可承担集装箱内部通风管路的风门启闭、小型下料口的挡板开合控制功能，伺服电机的转角控制精度可满足不同开度的调节需求，既能实现完全开闭的通断控制，也能通过调整电机转角实现不同开度的流量调节，适配通风量调节、小颗粒物料下料量控制的实际工况。设计过程中充分考虑了集装箱运输、使用过程中的振动工况，所有连接位置都做了防松结构设计，抱箍的锁紧力经过校核，可在常规振动环境下保持安装位置不偏移，电机的固定座采用弯折钣金结构，在保证结构强度的同时尽可能降低整体重量，不会给管道带来额外的承重负担。末端挡板的尺寸和对应管道的内径做了适配，

　　闭合状态下可实现较好的密封效果，挡板边缘做了卷边处理，既提升了挡板自身的结构刚度，也避免动作过程中边缘刮擦管道内壁造成涂层破损或者卡滞。整套结构的传动路径非常短，电机输出直接通过摇臂带动挡板动作，没有多余的传动环节，传动效率高，反向间隙小，控制响应速度快，可满足频繁启停、快速调节的工况需求，同时短传动链也降低了故障点数量，日常维护仅需定期检查铰接位置的磨损情况、紧固抱箍螺丝即可，运维难度低。
