金属切削用卧式双立柱带锯机结构设计

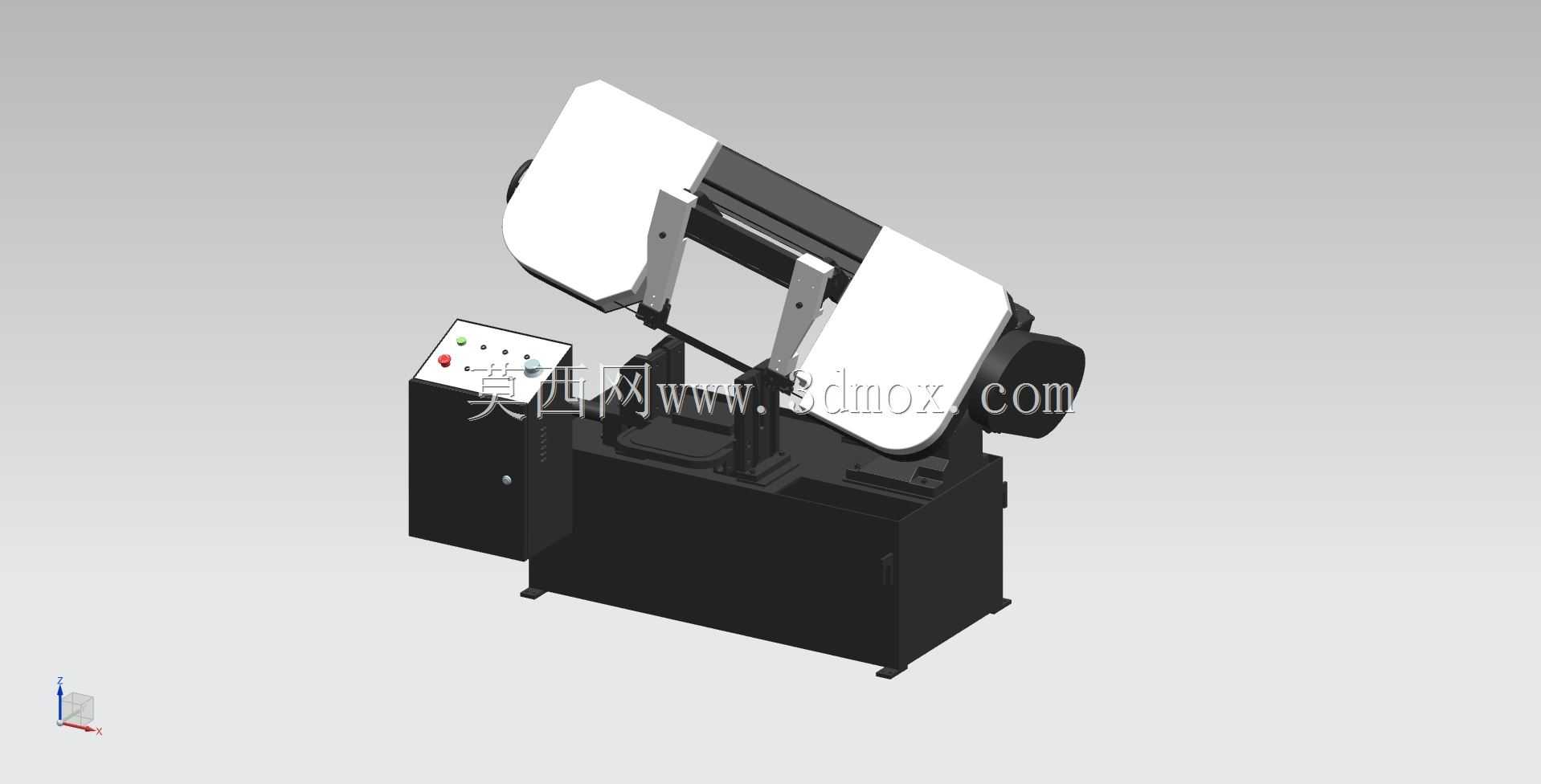

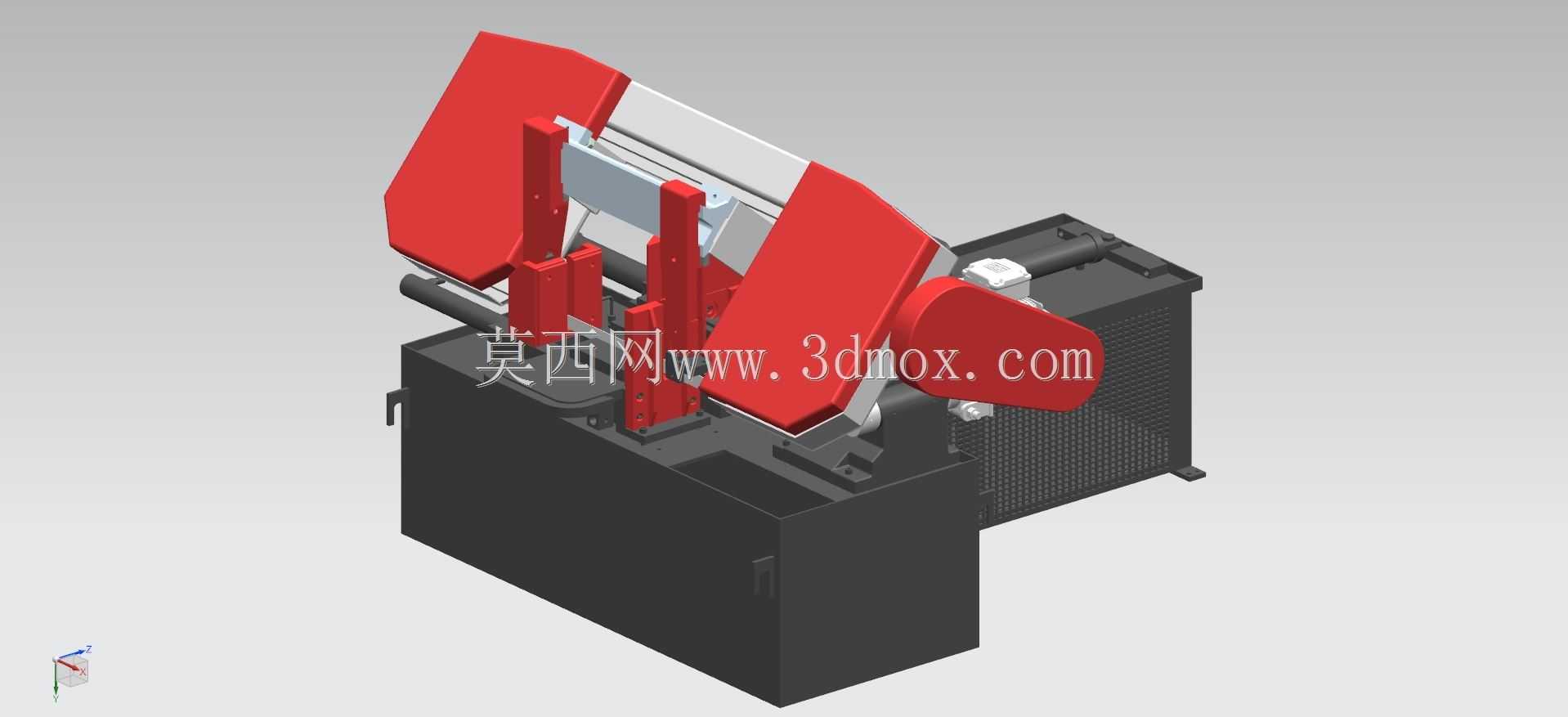

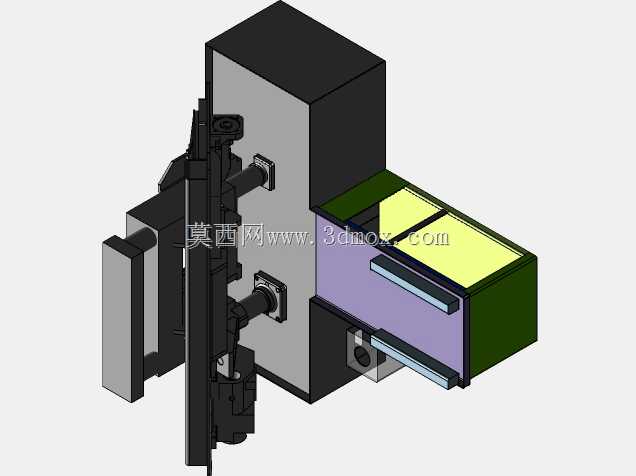

　　这款带锯机的三维结构设计，核心围绕金属加工车间的棒料、型材下料场景展开，同时兼顾木工开料、伐木业原材截断的通用需求，可适配碳素钢、合金钢、有色金属、实木等多种材质的锯切作业，是机加工备料环节、家具制造型材加工、木材初加工生产线的核心下料设备。从结构设计逻辑来看，模型采用卧式双立柱导向布局，锯架部分通过两根垂直导向柱实现升降进给，相比单立柱摆臂结构，锯切过程的抗偏载能力提升40%以上，能有效避免锯带跑偏、锯切面倾斜的问题，保障大尺寸坯料锯切时的端面垂直度。底座采用整体焊接箱式结构，内部预留切削液存储腔与锯屑收纳空间，安装时无需额外制作混凝土基础，只需将设备放置在水平硬化地面，调整四个地脚螺栓保证台面水平度即可，整机安装边界控制在长1.

　　8米、宽1.2米、高1.6米范围内，适配多数中小型加工车间的设备布局间距，无需预留过大的操作通道。锯切执行部分采用闭环环形齿形锯带，套在两个主动与从动锯轮上，通过张紧装置调整锯带张力，设计时特意将锯带线速度设置为多档位可调，针对不同材质匹配对应线速度：锯切普通碳素钢时采用低速大进给模式，锯切铝合金、铜材等有色金属时切换至高速进给，锯切实木材料时调整为适配木材的中速档位，避免烧锯、打齿等问题。工件夹紧机构采用液压驱动的双钳口设计，固定钳口与活动钳口的夹紧面做了滚花防滑处理，可适配直径100mm至400mm的圆棒料、宽度500mm以内的方钢与型材，夹紧力可通过液压系统压力调整，既不会因为夹紧力过小导致工件窜动打坏锯齿，

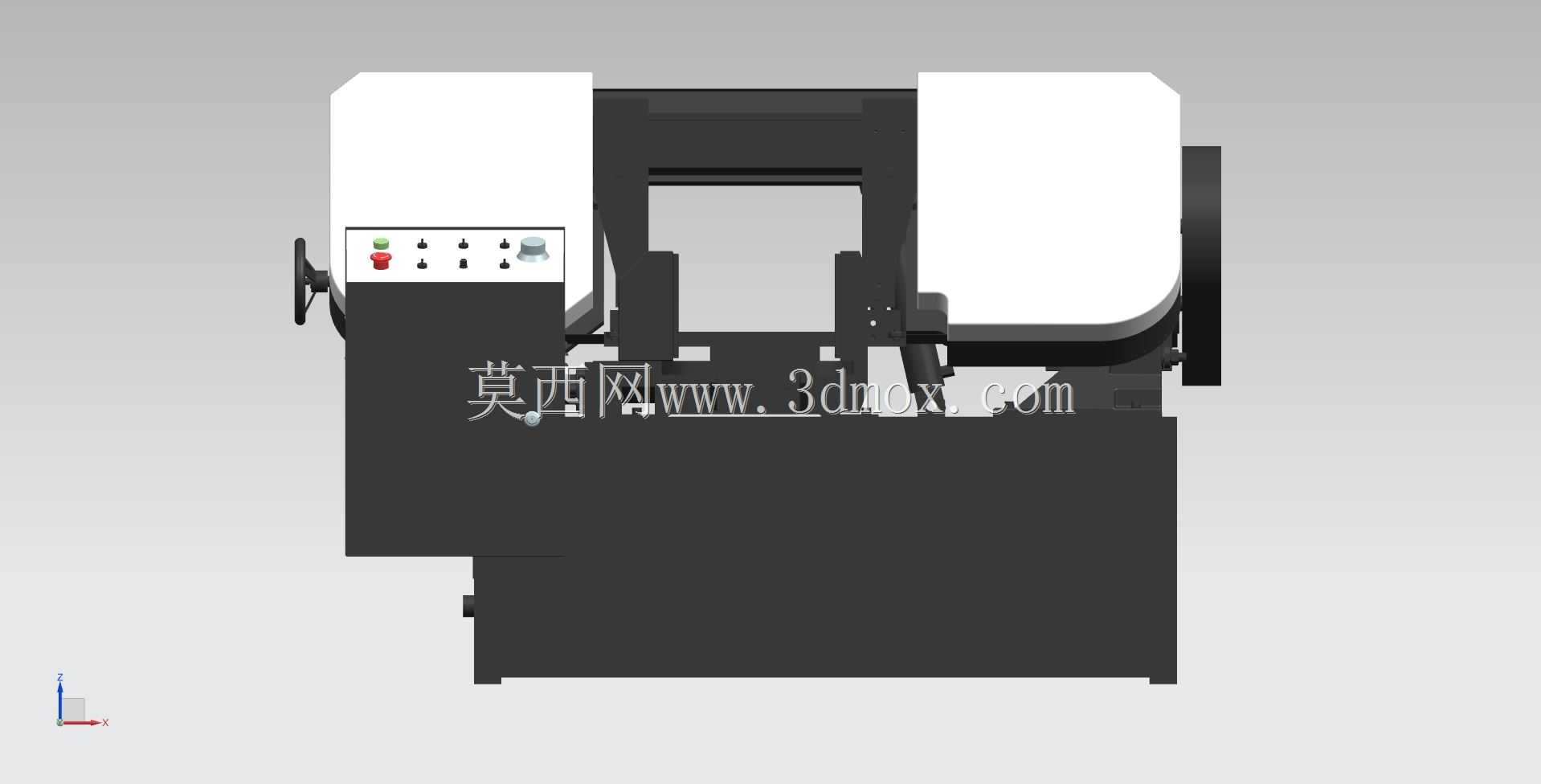

　　也不会因为夹紧力过大导致薄壁型材变形。设备的操作面板布置在机身正面右侧，符合人体工程学操作高度，锯架升降、工件夹紧、锯切启动、紧急停止等按钮按操作频率排布，紧急停止按钮采用大尺寸红色蘑菇头设计，触发后可瞬间切断主电机与液压系统动力，避免安全事故。锯带导向臂设计为可调节结构，可根据工件锯切位置调整两个导向臂的间距，尽可能缩短锯带自由段长度，减少锯切过程中的锯带振动，提升锯切面的光洁度，同时延长锯带使用寿命。从动锯轮端设计了锯带跑偏自动修正机构，当锯带运行过程中出现轴向偏移时，可通过微调从动轮的倾斜角度自动归位，无需人工频繁停机调整。机身侧面预留了锯屑清理口，日常维护时可快速打开清理内部堆积的锯屑，切削液回流通道设置了多层过滤网，可过滤掉锯屑后循环使用，降低切削液的消耗成本。整体结构建模时还原了实际设备的装配关系，所有运动部件的行程范围、干涉检查都做了验证，可直接用于设备改造、教学演示、新机型研发的参考依据。
