台式攻丝设备三维结构设计方案

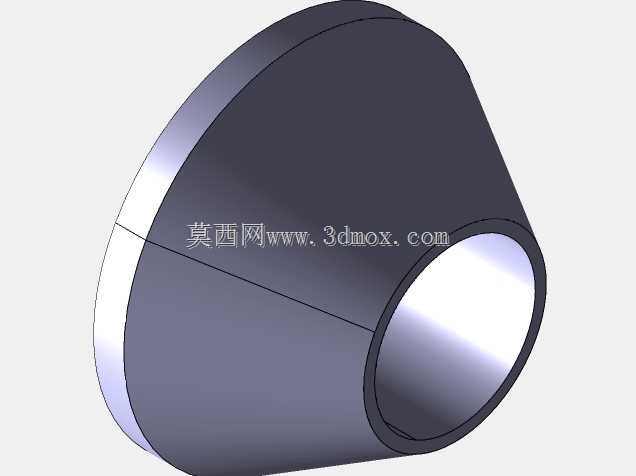

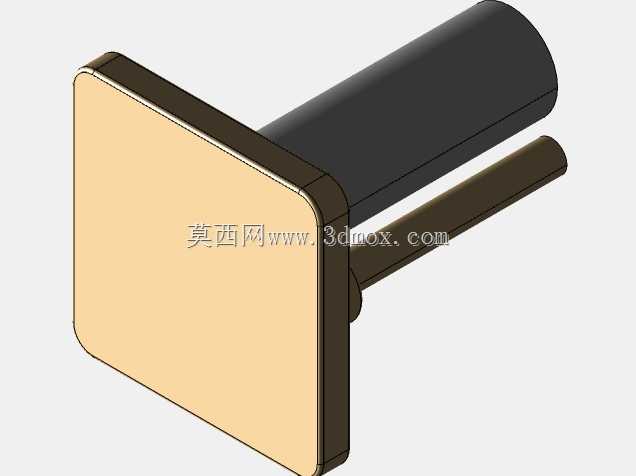

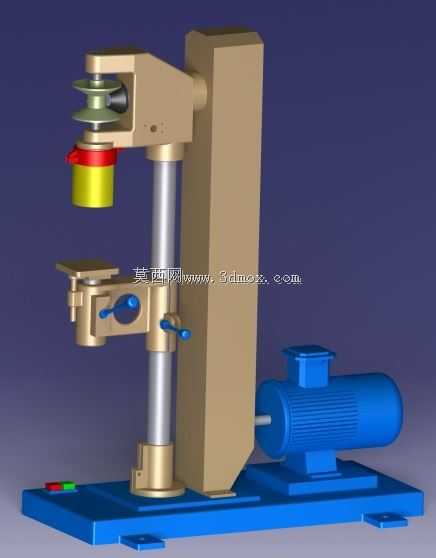

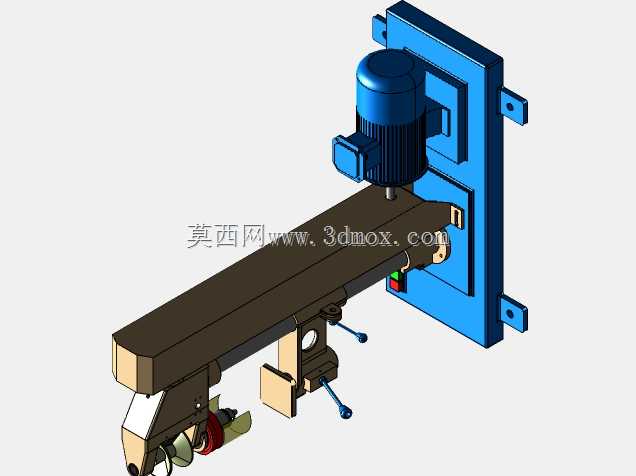

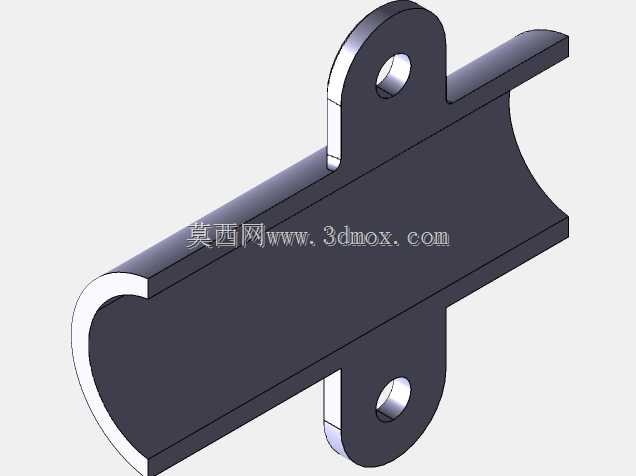

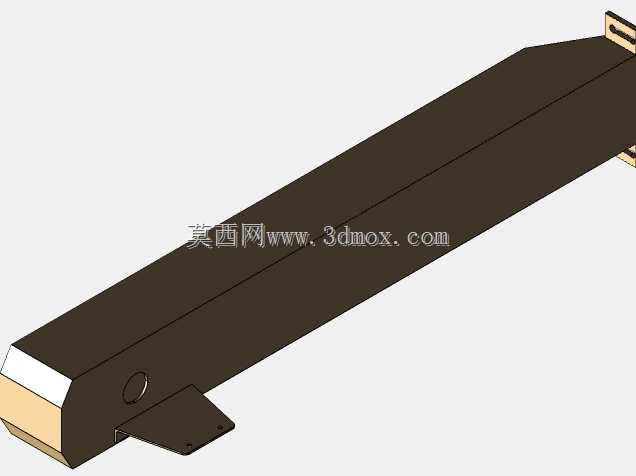

　　这款台式攻丝设备的结构设计，完全围绕中小规格内螺纹加工的车间实际工况展开，在五金加工、小型零部件制造、仪器仪表装配、维修工段等场景中，这类设备承担着M3到M12范围内普通公制螺纹的攻制作业，相比手持攻丝工具，其同轴度控制能力更强，能有效避免丝锥折断、螺纹歪斜等常见加工问题，大幅降低小零件螺纹加工的废品率。从整体布局来看，设备采用立式悬臂立柱结构，底部为一体式铸造安装底座，底座预留了四个螺栓固定孔位，可直接通过膨胀螺栓固定在车间钢制工作台或混凝土台面上，底座表面加工有T型槽结构，用于安装定制工装夹具，装夹不同外形的待加工工件时，可通过T型螺栓快速调整夹具位置，无需额外打孔适配。立柱部分采用镀铬光轴配合滑动导向套的结构，

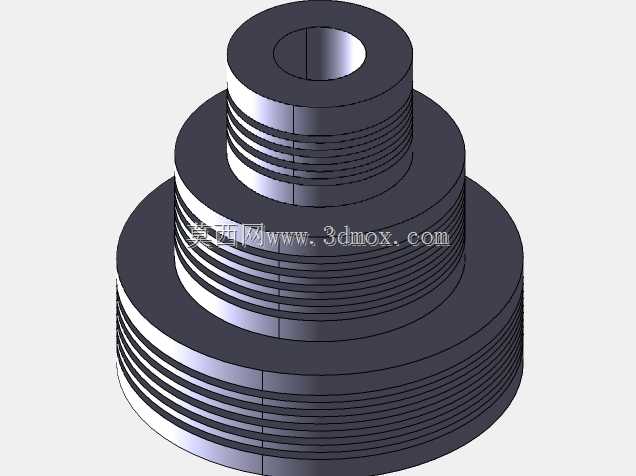

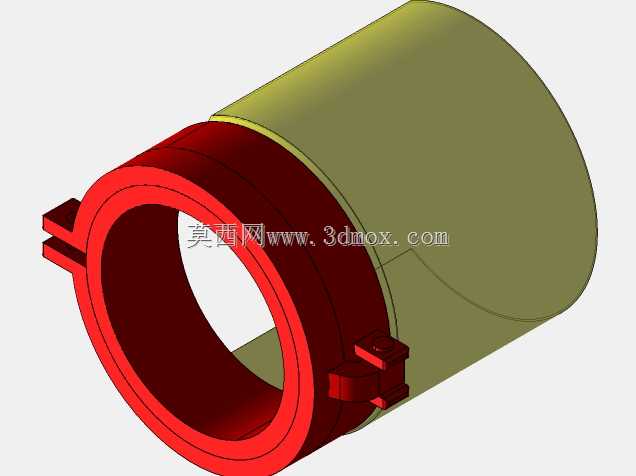

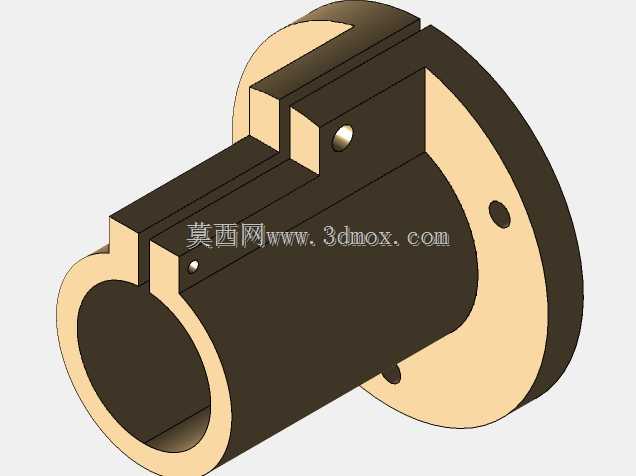

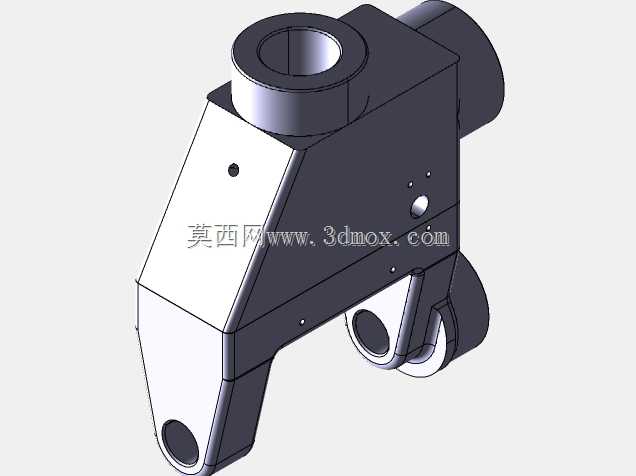

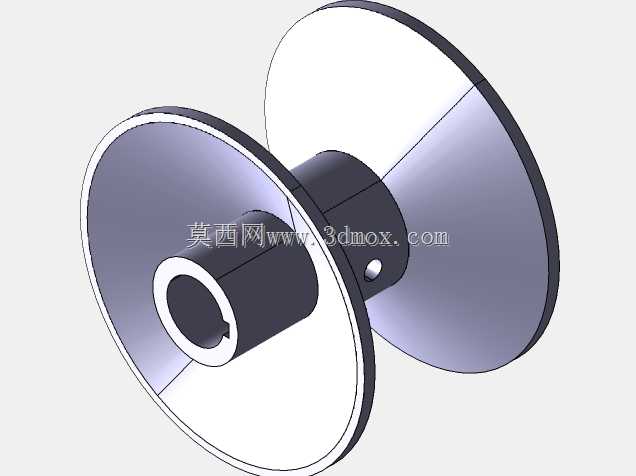

　　主轴箱可沿立柱做上下高度调整，调整到位后通过侧面的锁紧手柄完成固定，适配不同高度的工件加工需求，导向套内部镶嵌有铜质耐磨衬套，长期往复运动也不会出现立柱拉毛、间隙过大的问题，保证主轴进给的直线度。主轴传动部分采用后置卧式电机通过皮带轮传递动力，电机安装在底座后侧的延伸平台上，这种布局能有效降低设备整体重心，减少攻丝过程中的振动传递，主轴内部设计有扭矩过载保护结构，当丝锥接触硬点或攻丝扭矩超过设定阈值时，传动会自动打滑，避免丝锥扭断在工件螺纹孔内，减少丝锥损耗和工件报废风险。工作台部分设计为可前后、左右微调的十字滑台结构，滑台的调节手轮带有刻度盘，每格进给量对应0.02mm的位移，加工多孔位工件时，可通过刻度盘快速定位孔位，

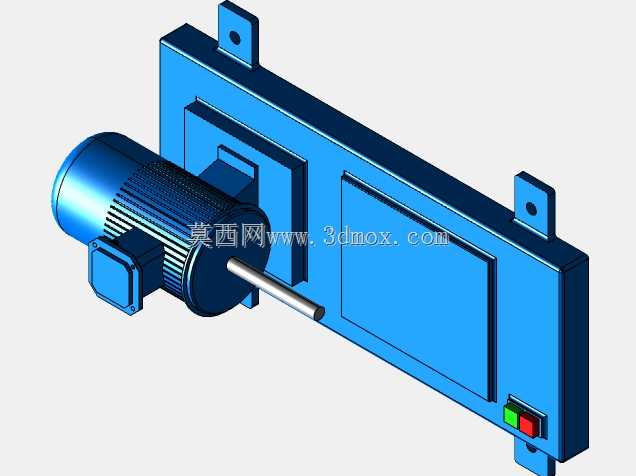

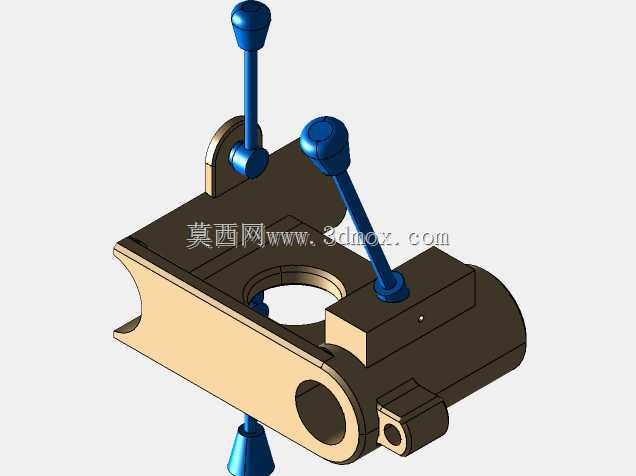

　　无需反复划线找正，大幅提升批量加工的效率。主轴进给采用手动杠杆操作结构，操作手柄的力臂经过优化，操作人员施加较小的力就能完成主轴的进给和退回，手柄位置设计在操作人员右手侧，符合常规机床的操作习惯，长时间作业也不容易产生疲劳。设备的电气控制按钮集中布置在底座前侧的操作区，包含启动、停止、正反转控制按钮，以及急停按钮，按钮采用防水防油结构，适配车间多切削液、多油污的使用环境，电机外侧加装了散热风罩和防护壳，避免切屑、灰尘进入电机内部影响使用寿命。从安装边界来看，设备整体占地尺寸约为600mm*400mm，高度约850mm，不需要过大的安装空间，普通的班组工位就能放置，整体重量控制在120kg左右，不需要额外做设备基础，移动和调整位置都比较方便。在设计过程中，所有运动部件都预留了润滑注油孔，日常维护时只需要定期向注油孔加注润滑脂，就能保证运动部件的顺畅运行，没有复杂的维护流程，适合一线操作工人日常保养。
