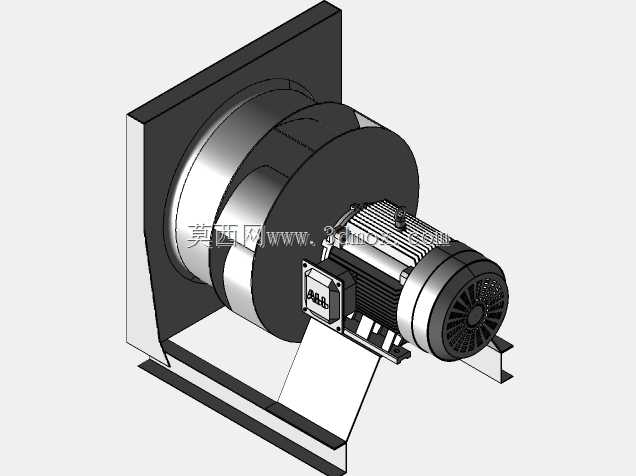

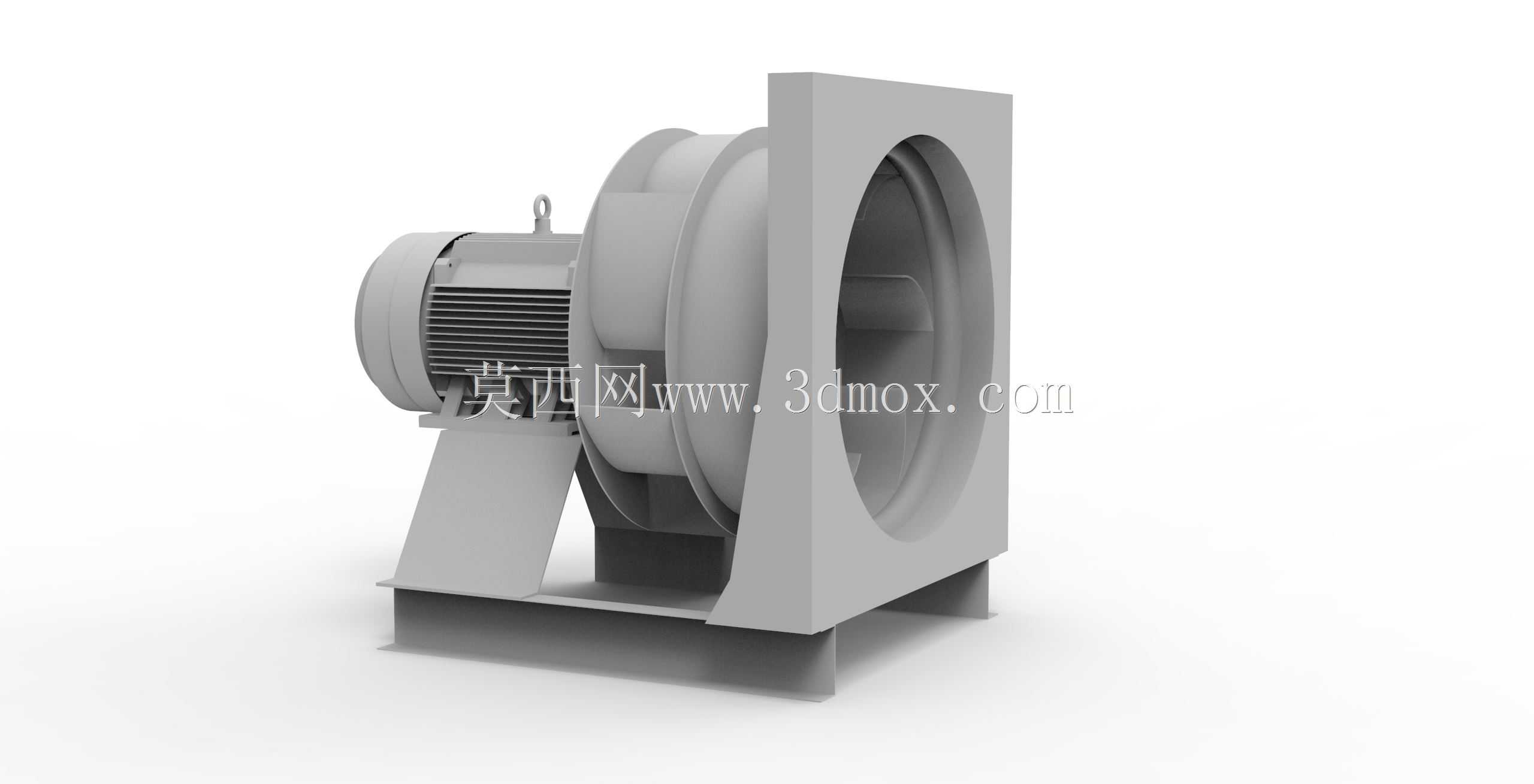

暖通空调配套电机鼓风机集成结构

　　这套集成结构将驱动电机与离心式鼓风部件做了同轴直连设计，省去了传统分体式布置所需的联轴器、轴承座额外支撑结构，从根源上降低了传动环节的能量损耗与装配对中误差带来的振动风险，在洁净厂房、制药车间这类对设备运行稳定性、空气洁净度有严苛要求的暖通系统场景中，这类直连结构能减少密封点位，避免传动部位润滑脂泄漏污染送风介质的问题。

　　从实际应用场景来看，该总成可同时适配正压送风与负压引风两类工况：正压模式下可向洁净房间、制药生产区域输送经过滤的稳压空气，维持区域相对外界的正压差值，阻止外部未净化空气侵入；负压模式下可配套排风系统抽取室内含尘、含湿或工艺废气，维持区域负压避免污染物外泄。设计阶段针对两类工况的载荷特性做了叶轮动平衡校准，叶轮与电机输出轴采用锥面配合加键传动的连接方式，既能保证大扭矩传递的可靠性，也方便后期维护时的叶轮拆卸更换，无需额外定制专用拉马工具。

　　安装边界方面，总成底部采用一体化折弯成型的槽钢支架，四个安装脚预留了标准长圆形螺栓孔，可适配不同间距的设备基础预埋螺栓，安装时可通过长孔调整横向位置，降低基础施工的尺寸精度要求。风机出口采用方形法兰接口，法兰面预留了密封胶圈安装槽，对接通风管道时可通过法兰压合密封胶圈实现漏风率控制，满足洁净通风系统的漏风率限值要求。电机尾部的散热风罩与风机壳体之间做了隔热间隙设计，避免风机输送高温介质时热量传导至电机绕组，影响电机绝缘寿命，同时电机接线盒采用朝上布置的结构，方便现场布线操作，也能减少管道结露水滴入接线盒的风险。

　　结构细节上，风机壳体采用蜗壳型线设计，型线经过流体仿真优化，能减少气流在壳体内的湍流损失，提升风机运行效率，壳体与电机连接端盖采用止口定位方式装配，保证电机轴与叶轮腔体的同轴度，降低运行时的径向跳动。电机顶部预留了吊环安装孔，方便设备进场安装时的整体吊装作业，无需额外焊接吊点，避免焊接应力导致的壳体变形。针对制药洁净区域的使用需求，所有外露结构面均做了圆弧过渡处理，不存在清洁死角，方便日常擦拭消毒，不会积尘积垢滋生细菌，符合洁净车间的设备卫生设计要求。
