吊顶悬挂式洁净层流送风单元结构

　　这款吊顶悬挂安装的层流送风单元，核心服务于高洁净度要求的受控空间，在手术室场景中，它能在手术台正上方形成稳定的垂直单向流气幕，将手术区域产生的浮尘、气溶胶持续下压排出，避免术区出现菌落聚集；在制药行业的无菌填充工位、药品内包材转运衔接段，它可以为暴露的药体、包材提供局部百级洁净保护，弥补大空间洁净室层高过高、整体送风均匀度不足的缺陷，哪怕是偏远地区临时搭建的应急医疗、移动制药配套场景，也能依托该单元快速搭建出符合无菌操作要求的局部洁净区，无需对整个空间做高等级洁净装修，大幅降低配套建设成本。

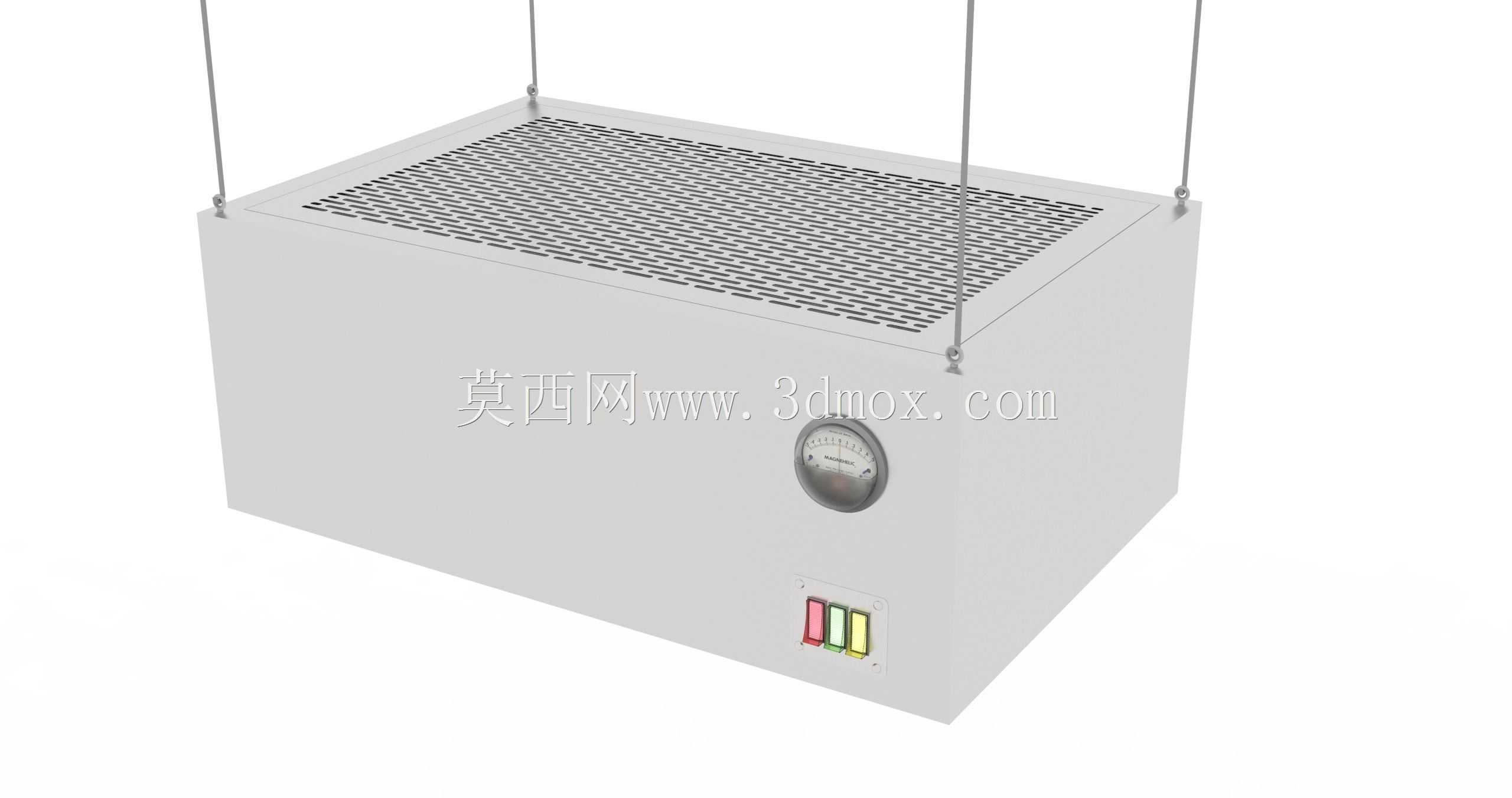

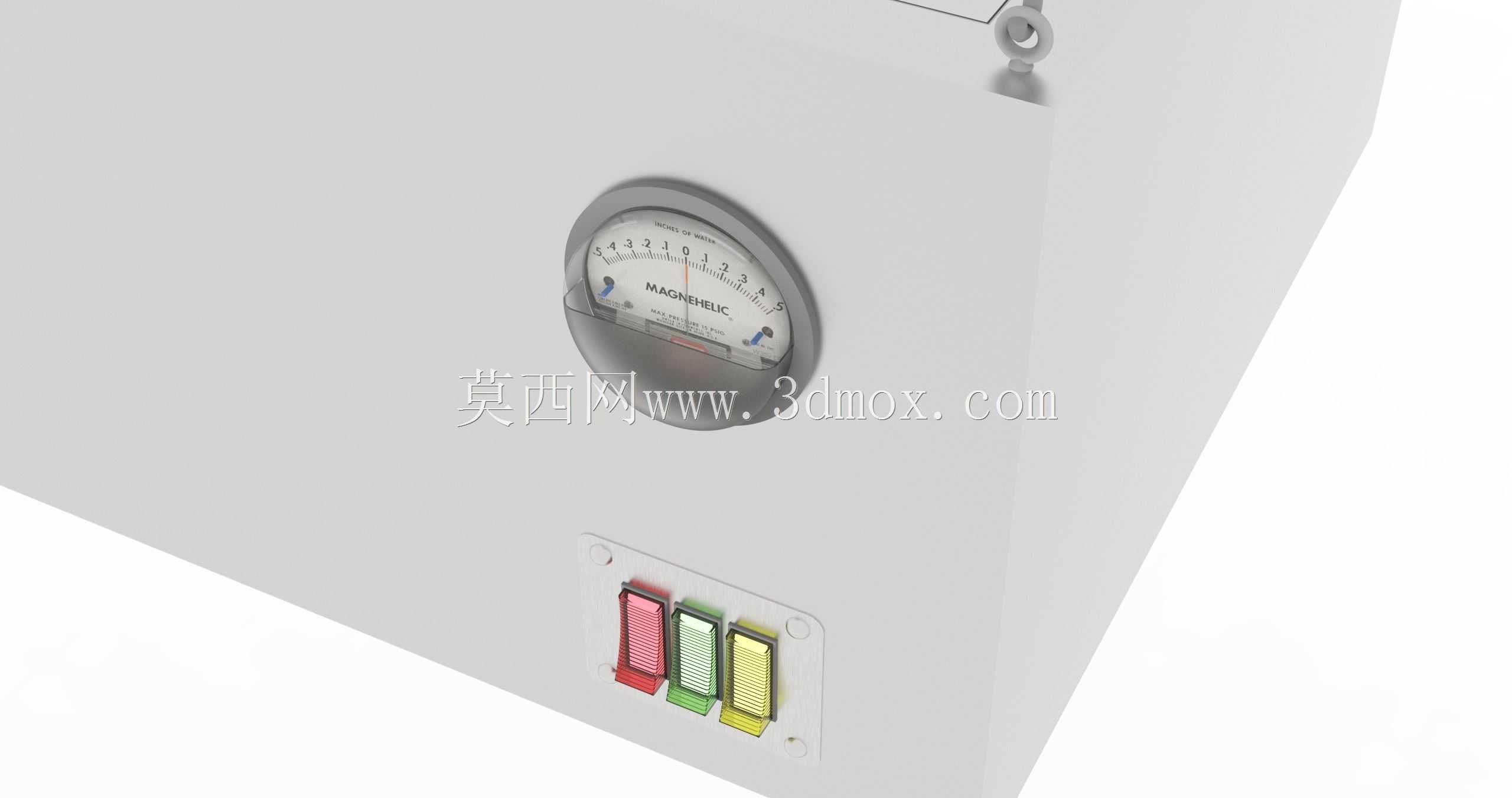

　　从功能设计逻辑来看，该单元采用顶吊式安装结构，通过四根可调长度的吊杆与建筑顶面结构连接，安装时可根据现场层高调整吊杆伸出长度，保证单元出风面距离操作面的高度维持在1.8米到2.2米的合理区间，避免送风风速衰减过快影响洁净效果，同时也不会占用地面操作空间，适配手术室、制药车间紧凑的工位布局。单元正面集成的圆形压差表，可实时监测内置HEPA过滤器的前后压差，当压差达到初始阻力2倍时即可提示运维人员更换滤芯，无需拆卸设备即可完成状态巡检；压差表下方的三色状态指示灯，可直接反馈设备运行、故障、滤芯寿命预警三种状态，现场操作人员无需靠近设备即可快速判断运行状态。

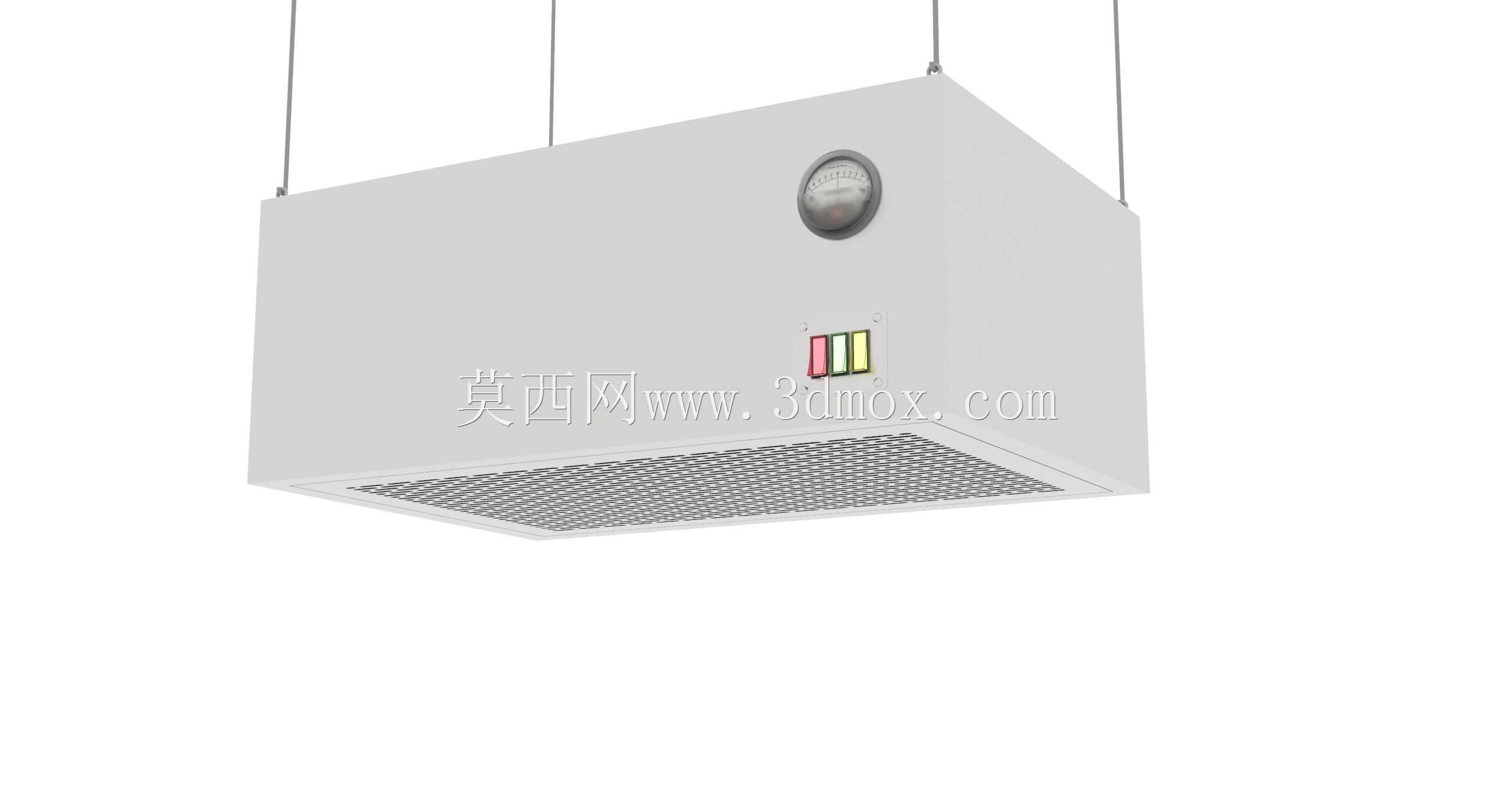

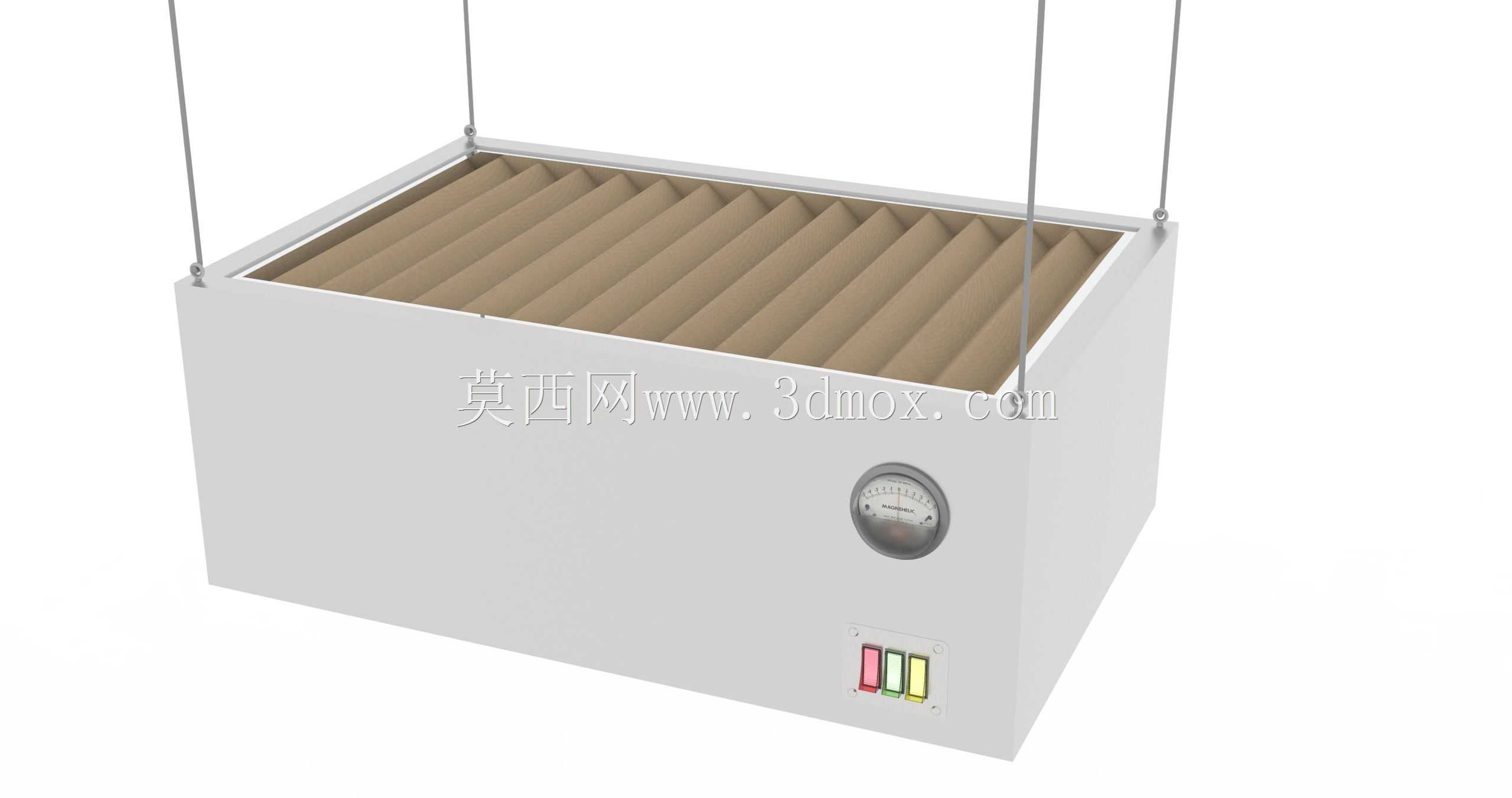

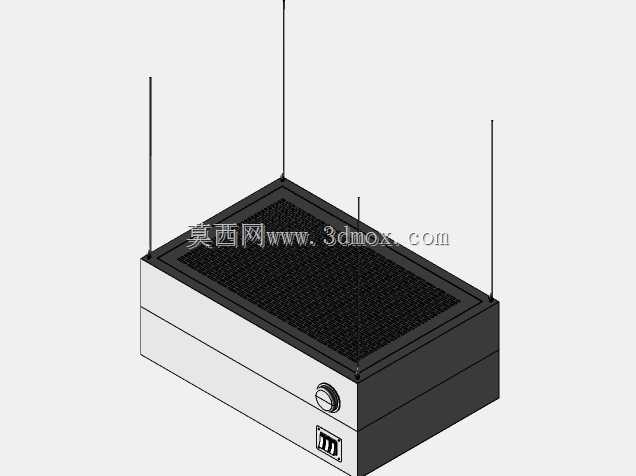

　　结构设计上，单元主体采用满焊拼接的冷轧钢板箱体，内部做密封胶涂覆处理，避免未经过滤的空气从箱体拼接缝隙渗入送风区，箱体底部满布均流孔板与高效过滤器出风面，可将风机送入的加压空气均匀打散，在出风面下方形成风速稳定在0.35m/s到0.5m/s的垂直单向流，不会出现局部涡流导致洁净度不达标的问题。建模过程中完整还原了吊杆连接座、箱体翻边密封结构、压差表安装沉台、指示灯嵌入位、过滤器压紧卡扣等细节结构，安装边界预留了顶部接线腔与过滤器更换操作空间，吊杆安装孔位按照常规建筑吊顶龙骨间距做了标准化适配，可直接对接现有洁净室吊顶安装点位，无需额外做结构加固。该单元的送风覆盖范围可根据工位尺寸调整，单台可覆盖2.4米长、1.2米宽的操作区域，多台拼接时可通过箱体侧面的连接法兰实现无缝拼接，满足更大面积的洁净工位送风需求，出风面的均流网采用快拆式固定结构，日常表面清洁消毒时无需工具即可快速拆卸，适配医疗、制药场景高频消毒的使用要求。
