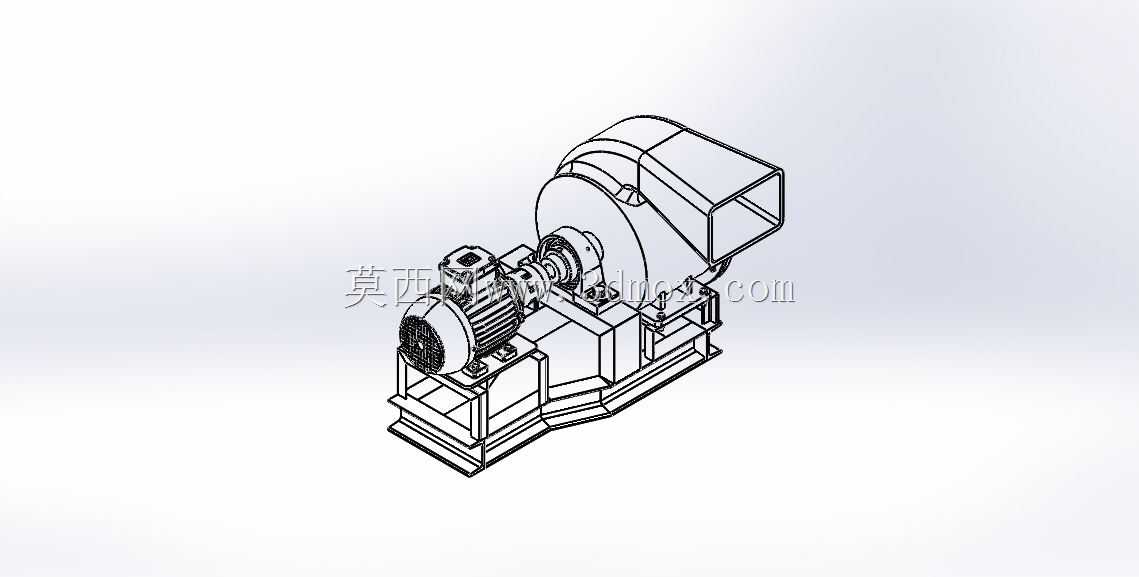

工业离心式NX鼓风机三维结构设计

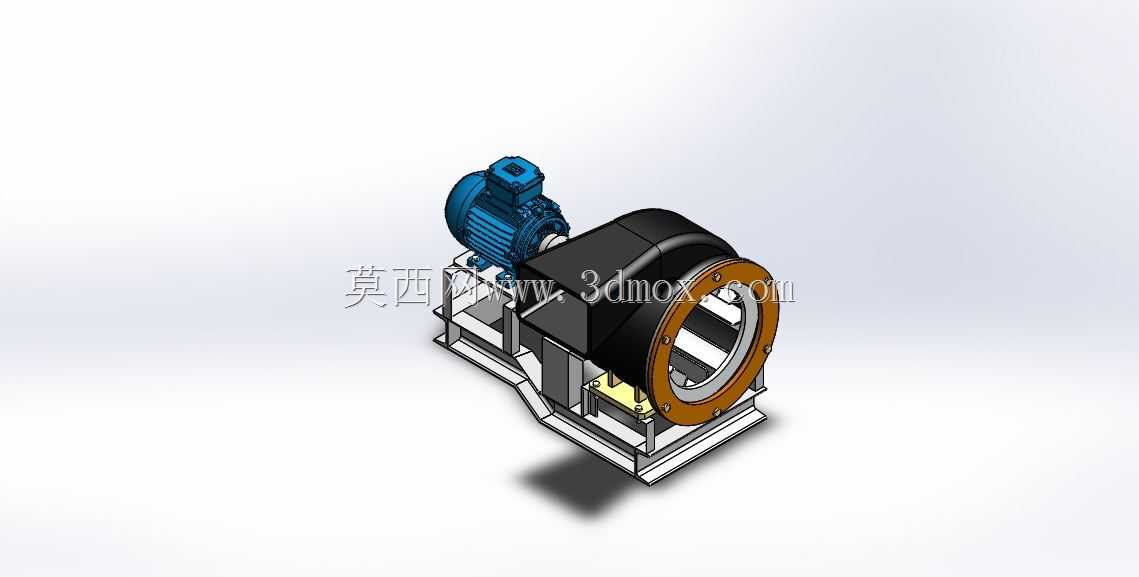

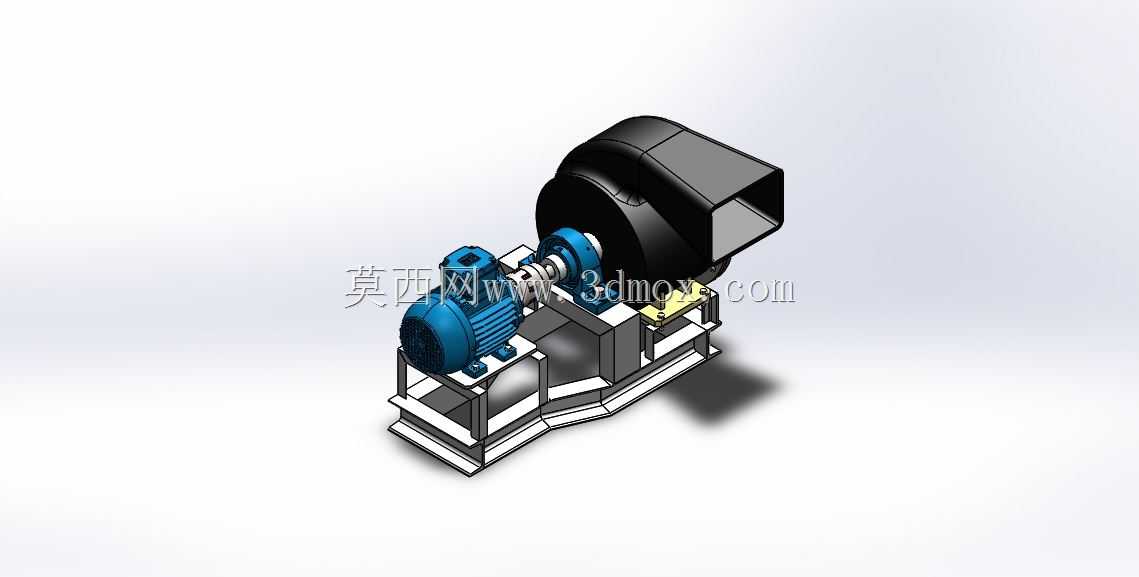

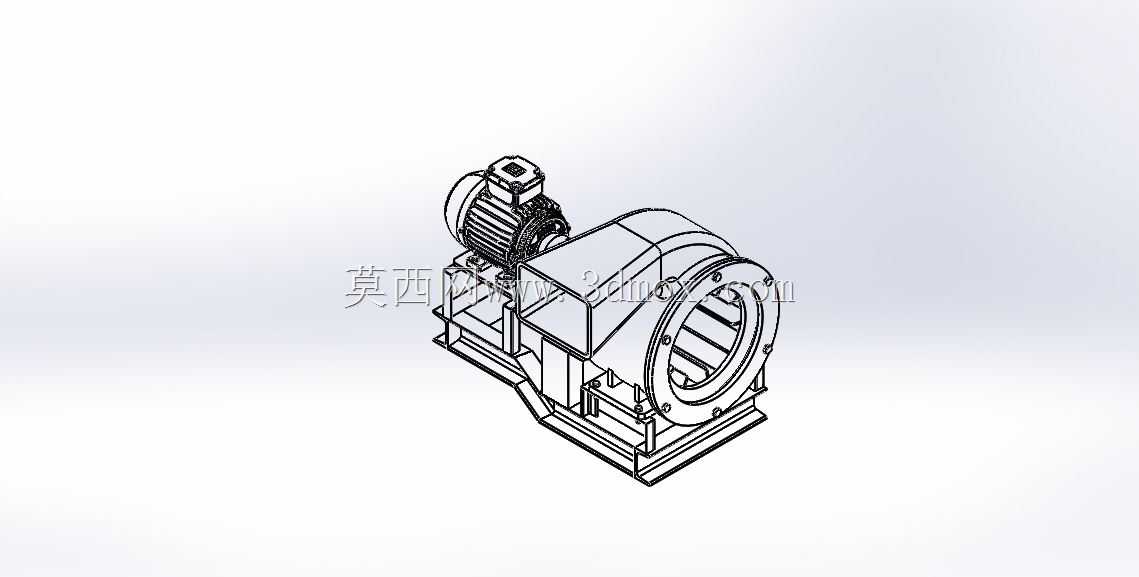

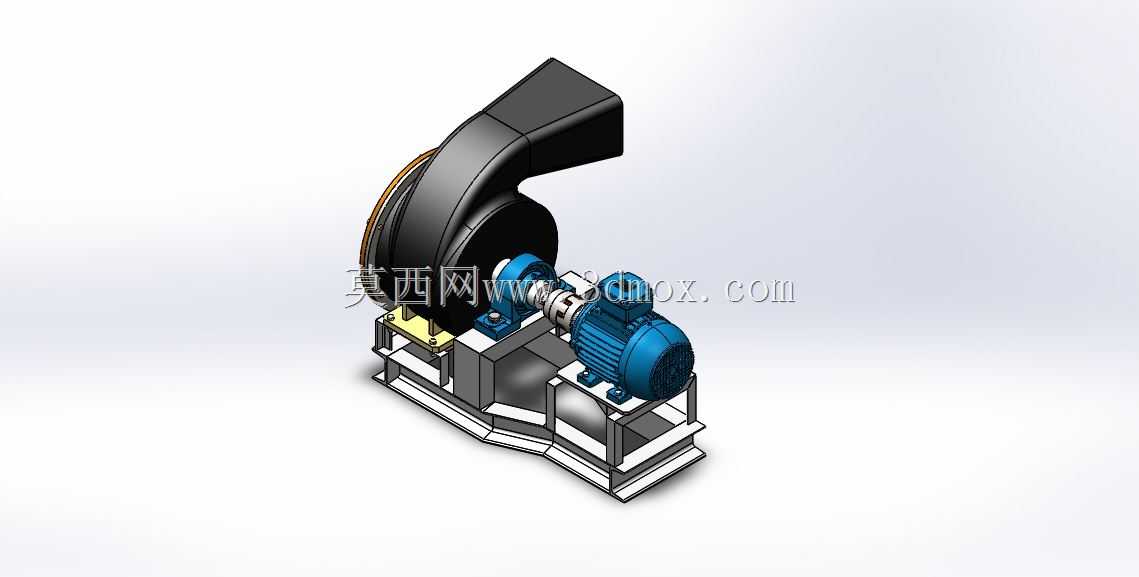

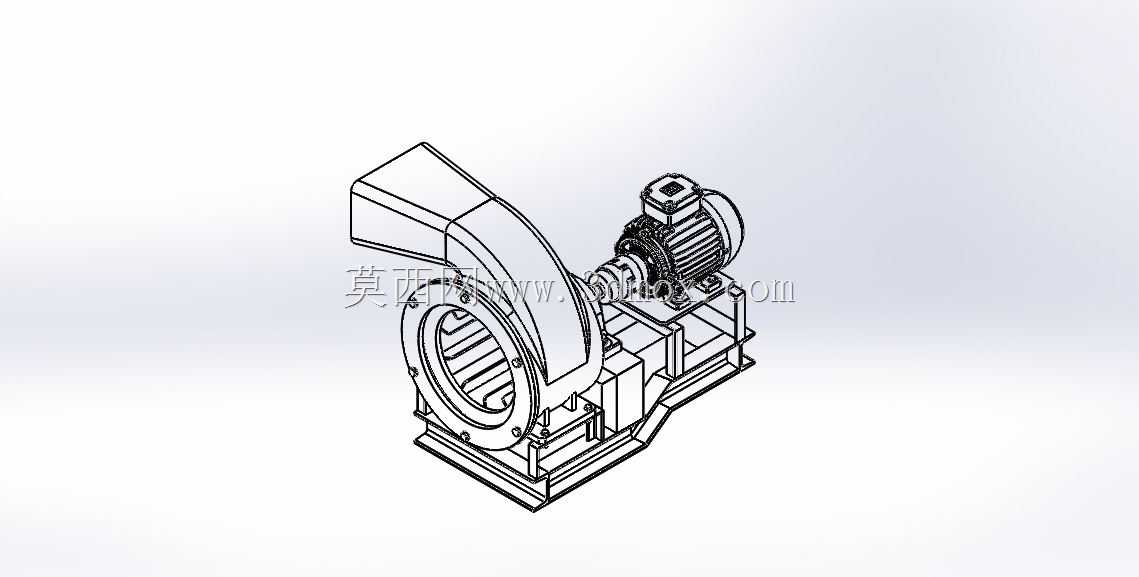

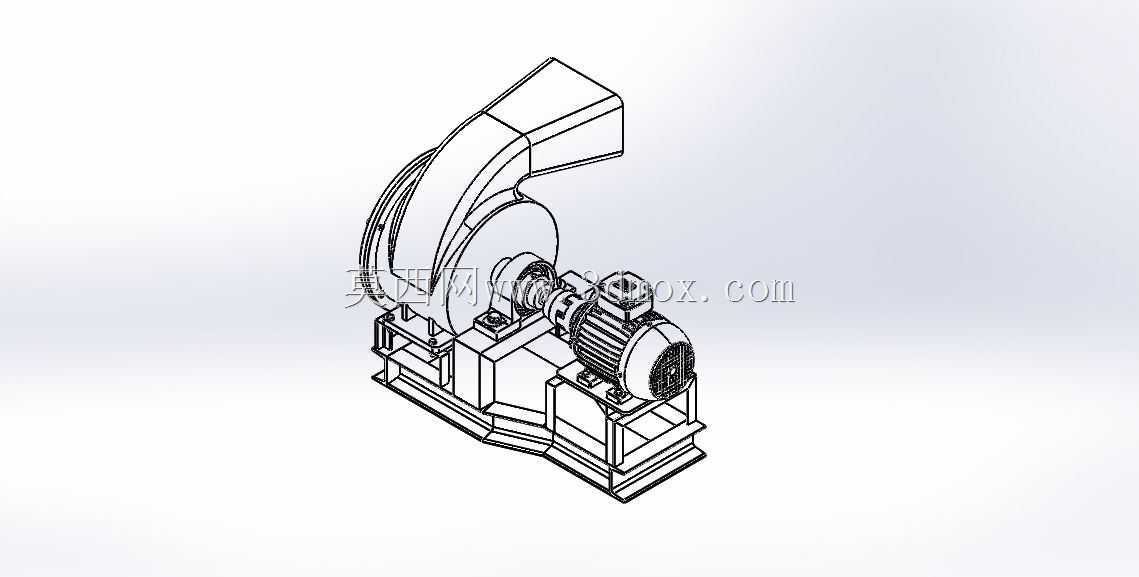

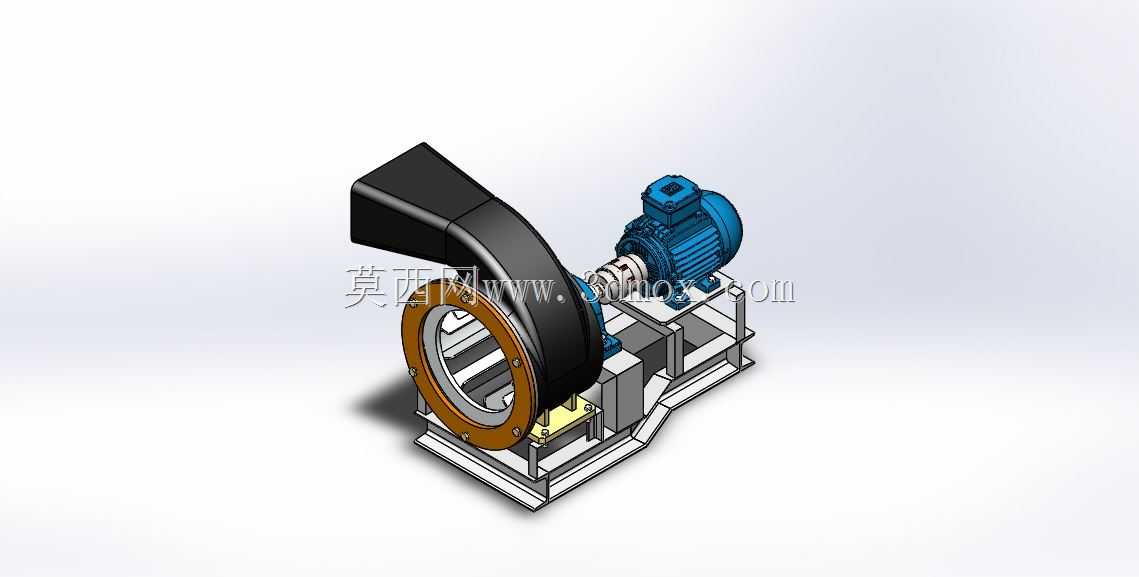

　　这款离心式鼓风机的三维结构，完整还原了工业现场常用中压送风设备的装配逻辑，可直接用于通风系统选型校核、产线配套设备的结构干涉验证场景。从结构组成来看，模型完整包含驱动单元、风室蜗壳、进风口法兰、安装机架四个核心模块，驱动端采用标准卧式工业电机布局，电机输出轴通过联轴器与风轮主轴直连，省去了皮带传动的张紧结构，整体传动效率更高，适合长时间连续运行的工况。蜗壳部分采用渐开线曲面造型，出风口做了矩形变径过渡设计，可直接对接方形通风管道，减少现场安装时的变径接头加工量；进风口侧设置了带螺栓孔的圆形法兰，法兰端面预留了密封槽位，安装时可搭配橡胶密封圈减少漏风损失，法兰的螺栓孔采用跨中分布设计，适配多数常规通风管路的安装孔位，

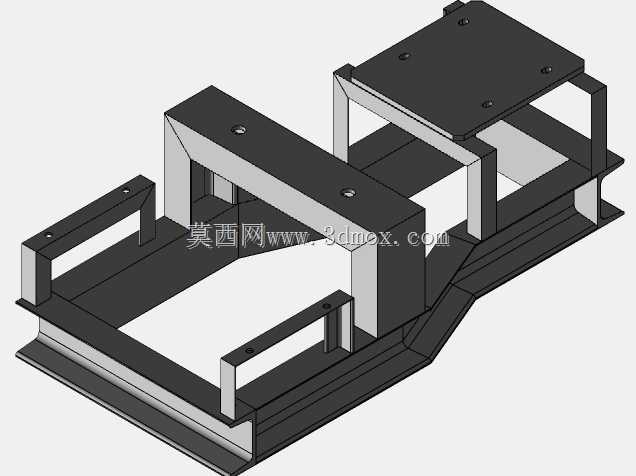

　　无需额外加工转接板。安装机架采用型钢焊接框架结构，电机安装位设置了可调腰型孔，可在装配时调整电机与风室的同轴度，抵消加工误差带来的装配应力，机架底部预留了地脚螺栓安装孔，可直接固定在混凝土基础或者钢制设备平台上，整体安装边界规整，机架底部到风室最高点的垂直距离、出风口端面到电机尾端的水平跨度都做了合理控制，不会出现突出的干涉结构，方便在成套设备中做布局排布。设计过程中充分考虑了日常维护的便利性，风室侧面预留了检修口位置，日常清理风轮积灰、检查轴承状态时无需拆卸整个蜗壳，联轴器位置加装了可拆卸的安全防护罩，避免运行过程中异物卷入传动部位。这类鼓风机常应用在车间通风换气、工业除尘系统的风源供给、物料气力输送的送风环节，

　　也可配套在烘干设备、环保处理设备中作为气流驱动单元，不同工况下可通过调整风轮的叶片角度、蜗壳的出口尺寸适配不同的风压风量需求，模型中各部件的装配关系完全符合实际加工装配要求，连接部位的螺栓、垫片等标准件都做了还原，可直接用于生成工程图、指导生产装配，也可作为同类风机产品改型设计的基础模板，在做产线三维布局时直接调用，能大幅减少重复建模的工作量。
