管壳式卧式列管热交换器结构设计

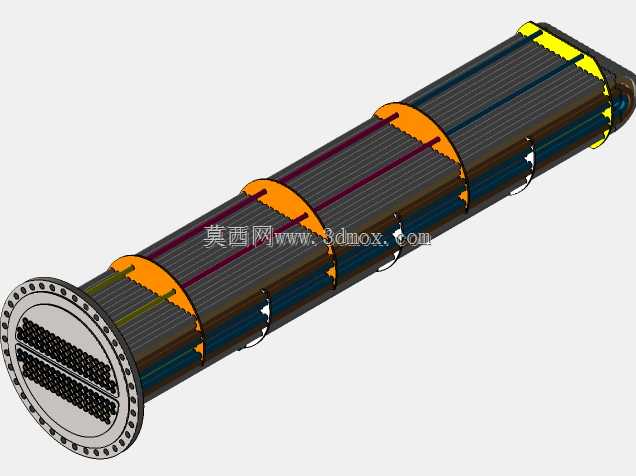

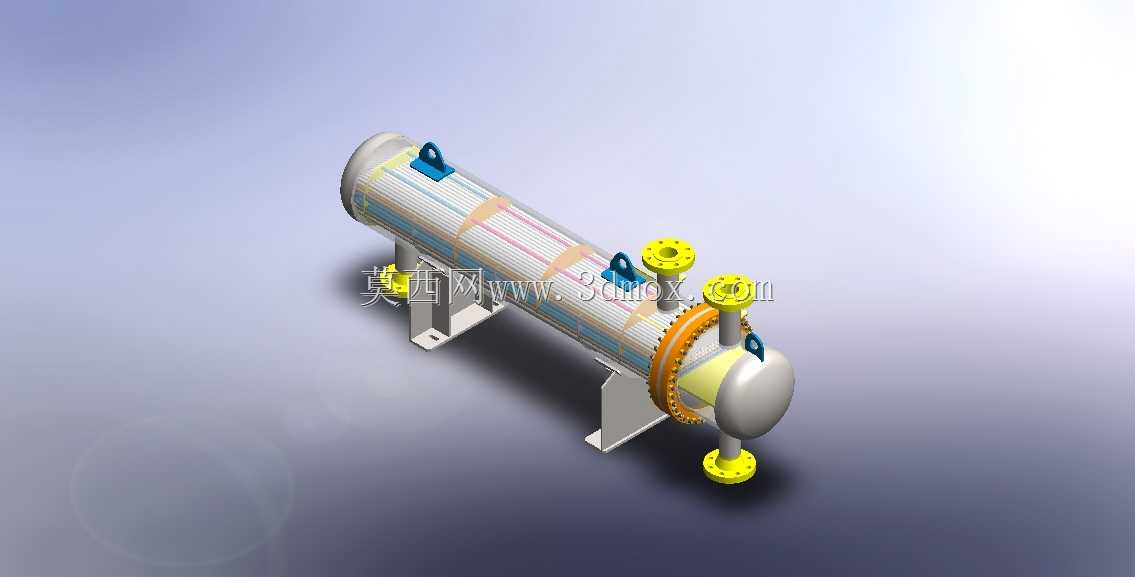

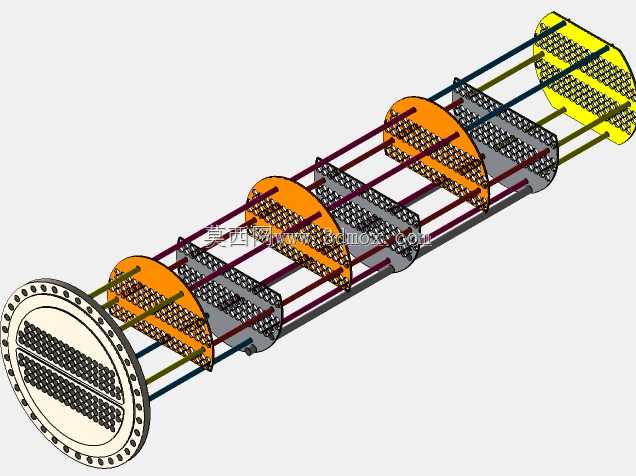

该管壳式热交换器是工业领域应用最为广泛的间壁式换热设备，可在石油炼化、化工生产、暖通空调、食品加工、电力能源等多个场景下完成两种或多种流体之间的热量传递，既可以作为冷却器将高温工艺介质降温至生产要求的温度区间，也可以作为加热器将低温流体预热至指定工艺参数，部分工况下还可作为冷凝器、蒸发器使用，适配不同压力、温度、介质特性的换热需求。设备采用卧式安装布局，主体为圆柱形承压壳体，内部排布多根平行换热列管，管程与壳程相互独立分隔，两种换热介质分别在管内、管外间隙流动，通过管壁完成热量传递，端部设置可拆卸管箱结构，搭配法兰连接组件，既可以保证承压密封性能，也方便后期对管束进行清理、检修与更换，适配含杂质、易结垢介质的长期使用场景。壳体上设置多组带法兰的工艺接管，分别对应管程、壳程的介质进出口，接管位置经过流体仿真优化，可有效降低壳程流体流动死区，提升整体换热效率；壳体底部设置两组对称安装支座，可直接固定在混凝土基础或钢制设备支架上，安装时需保证设备整体水平度偏差在允许范围内，避免介质分布不均影响换热效果，支座预留标准螺栓安装孔位，可适配不同规格的安装固定需求。设备顶部设置吊耳结构，方便现场吊装转运，壳体外部预留保温层安装空间，用户可根据实际工况需求加装保温隔热层，减少热量散失提升能源利用率。设计过程中充分考虑不同工况的承压需求，壳体壁厚、管板厚度、法兰规格均按照对应压力等级进行参数匹配，管束与管板采用可靠连接工艺，避免不同程介质发生串漏；折流板的间距与角度经过优化，既可以对壳程流体形成扰流提升换热系数，也可以为换热管束提供稳定支撑，避免长期流体冲击造成管束振动损坏。设备整体结构紧凑，单位体积换热面积大，密封性能可靠，可在较高压力、温度工况下长期稳定运行，安装边界清晰，可直接集成到成套工艺系统中，也可作为独立换热单元配套到各类生产线中，能够满足绝大多数工业场景的常规换热需求，在降低生产能耗、保障工艺参数稳定方面发挥关键作用。
