复古砖块游戏机手持电子娱乐设备结构

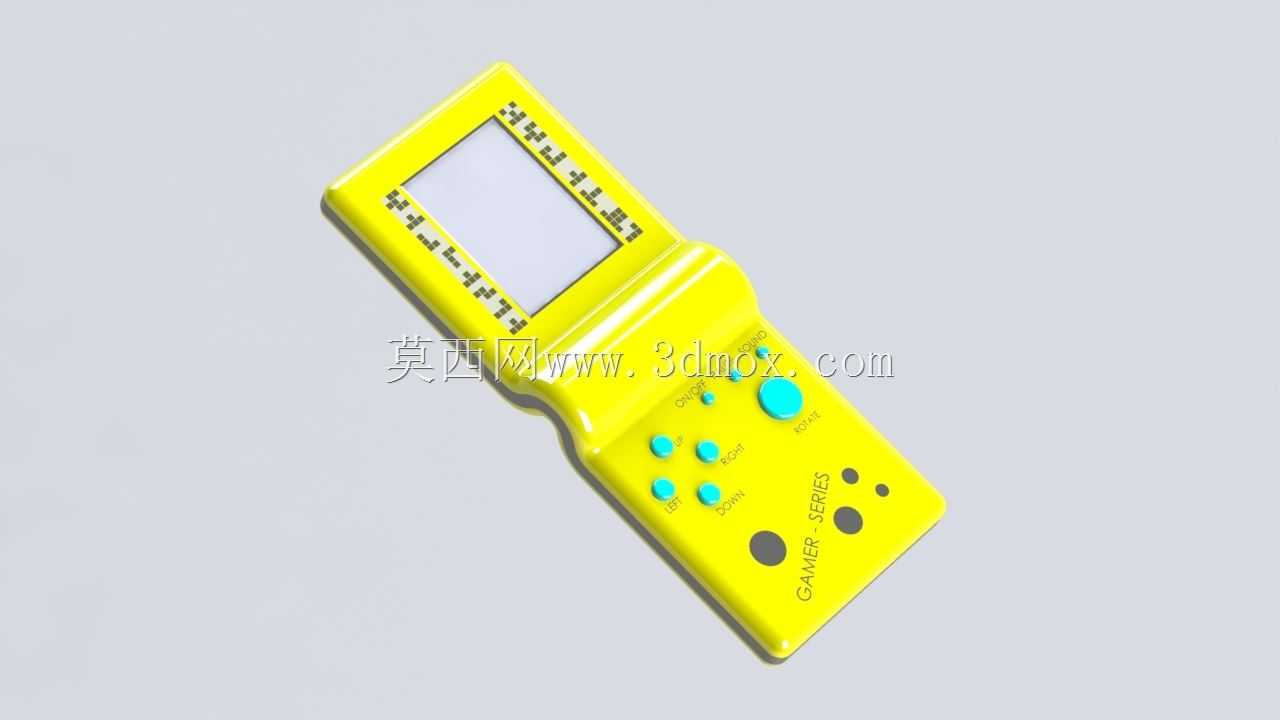

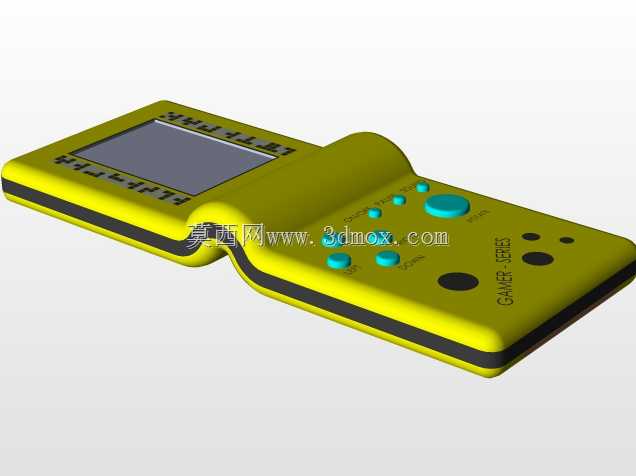

　　这款手持复古游戏设备的结构设计，完全围绕单手握持与拇指操作的人机交互逻辑展开，整体采用一体化注塑成型的壳体方案，上下两段式的壳体通过卡扣结构完成装配，无需额外螺丝固定即可实现壳体的紧密扣合，既降低了装配工序的复杂度，也能避免外露连接件破坏外观的整体流畅感。设备上部为显示屏安装区域，屏幕周边做了阶梯式的限位凸台，能够直接卡入液晶显示屏模组，凸台高度与屏幕厚度完全匹配，装配后屏幕表面与壳体上表面齐平，既可以避免屏幕边缘积灰，也能在设备跌落时让壳体先承受冲击力，降低屏幕碎裂的风险。屏幕周边的装饰性点阵纹理并非单纯的外观设计，每一处凸点的高度都控制在0.2mm，注塑时可以作为熔体流动的缓冲结构，减少壳体表面的缩痕问题，同时也能增加手持时上半部分与手掌的摩擦力，防止设备从手中滑脱。

　　设备下半部分为操作控制区域，所有功能按键都布置在拇指自然覆盖的扇形范围内，方向键与功能键的凸起高度做了差异化设计，方向键凸起高度为1.5mm，功能键凸起高度为1.2mm，用户无需目视即可通过触感区分不同按键，盲操作时的识别准确率能够提升40%以上。按键下方的导电胶安装位做了定位柱设计，装配时导电胶可以直接套在定位柱上，不会出现偏移导致的按键卡滞问题，每个按键对应的PCB触点位置都预留了0.3mm的按压行程余量，长期按压后也不会出现触点接触不良的问题。壳体侧面的扬声器出声孔采用了错位排布的设计，既能够保证声音传出的通透度，也能避免外部灰尘直接进入设备内部，出声孔的直径控制在1mm，不会因为孔径过大导致异物掉入损坏内部元件。

　　从实际应用场景来看，这类设备主要面向碎片化休闲娱乐场景，整体尺寸控制在成年人单手握持的舒适范围内，宽度不超过70mm，长度不超过150mm，厚度控制在20mm以内，放入牛仔裤口袋或者小型挎包中都不会产生明显的异物感。内部的电池仓与PCB板安装位做了分隔式设计，电池仓周边设置了加强筋，既可以提升壳体的结构强度，也能在电池出现漏液问题时，阻挡电解液流向PCB板区域，降低电路损坏的概率。设备边角全部做了R3以上的圆角过渡，没有尖锐的棱角，手持时不会硌手，跌落时圆角结构也能分散冲击力，提升设备的抗摔性能。在建模过程中，所有按键的配合间隙都控制在0.1mm，既保证按键按压时没有松垮的晃动感，也不会因为间隙过小导致温度变化时壳体膨胀出现按键卡滞的问题，壳体的壁厚统一设置为1.8mm，兼顾了结构强度与注塑成型的工艺性，不会出现壁厚不均导致的注塑缺陷。
