机械式游标卡尺精密测量工具结构设计

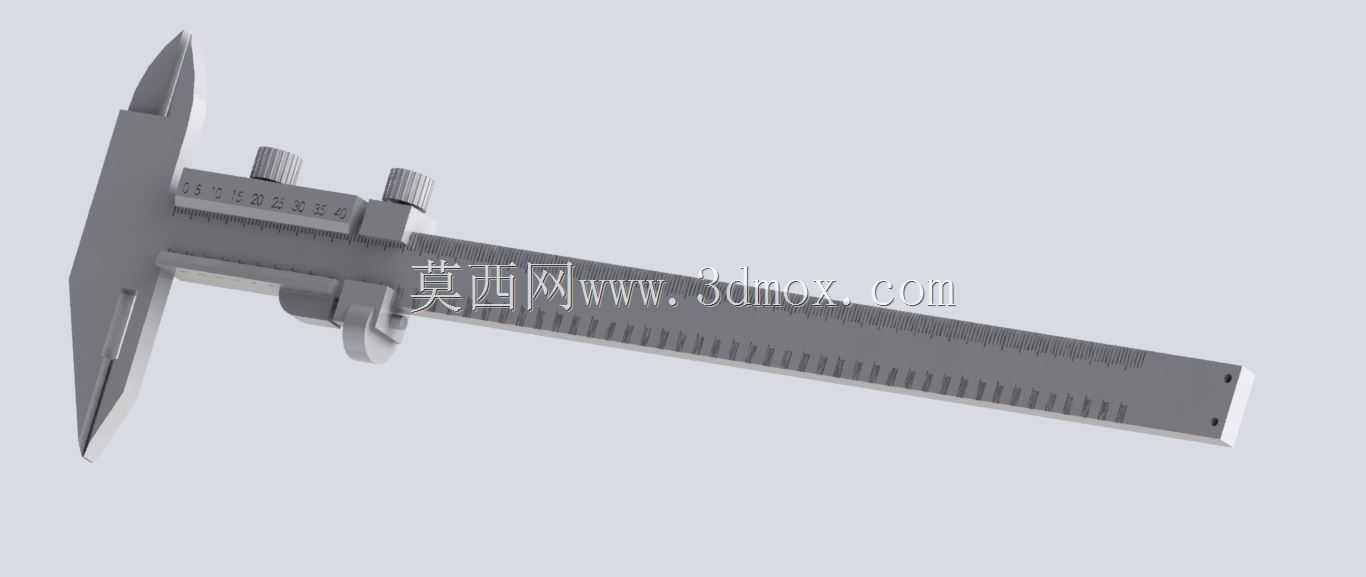

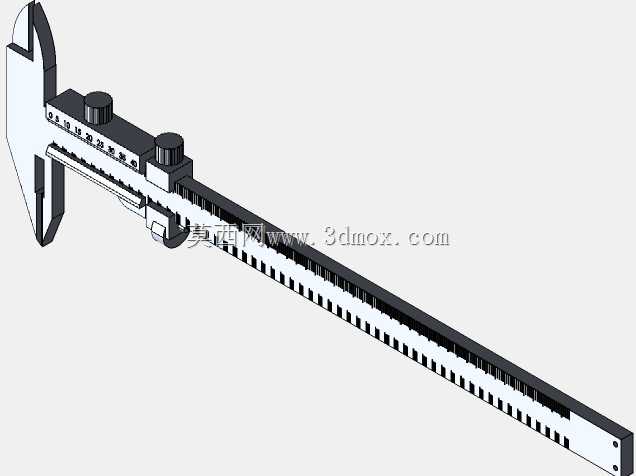

　　这款机械式游标卡尺的结构设计完全贴合一线加工检测场景的实际使用需求，在机加工车间的工序间抽检、工装夹具调装、零部件入厂检验等场景中，都是一线质检与操机人员最常取用的接触式测量器具，相比数显类量具，它无需供电、抗油污切削液干扰的特性，能在高湿多油的车间环境下长期保持稳定的测量精度，不会因为车间电压波动、电池亏电或者切削液渗入电路出现读数跳变的问题。从功能结构来看，它整合了多维度测量能力，内测量爪可完成孔径、槽宽、内卡挡间距的尺寸检测，外测量爪适配轴径、外形长宽、外台阶尺寸的测量，尾部深度杆可直接探入盲孔、台阶槽完成深度尺寸读取，无需在测量过程中频繁更换量具，能有效减少工序检测的辅助时间。设计过程中，主尺尺身采用平直度极高的长条形结构，

　　刻度面做了耐磨处理，滑动游标与主尺的配合间隙经过反复调校，既保证滑动过程顺滑无卡滞，又不会出现横向晃动导致的测量误差，尺身上的锁紧装置可在测量完成后固定游标位置，方便操作人员将量具从被测工件上取下后再读取数值，避免在工件旁读数时因为视线偏移产生视差。从安装与使用边界来看，这款卡尺的整体外形适配人手握持操作的尺寸区间，主尺厚度控制在单手握持无负重感的范围，测量爪的探出长度覆盖常规机械加工零件的常见测量深度，不会因为测量爪过短无法探入台阶内侧，也不会因为爪长过长导致整体刚性下降出现测量形变。尺身刻度的刻线宽度、游标刻度的对齐精度都按照机械测量的公差要求设计，读数时通过主尺刻度读取整数位，游标对齐刻线读取小数位，整套读数逻辑清晰，

　　经过简单培训的操作人员即可快速上手，在没有外接电源的野外检修、小型加工坊场景下也能正常完成测量作业。滑动副的接触面做了减磨处理，长期反复滑动使用也不会出现配合间隙超差的问题，测量爪的测量端面做了淬硬处理，长期接触金属工件也不会因为磨损出现测量面塌角、平面度超差的问题，能长期保持稳定的测量可靠性。
