三旋翼小型飞行器结构设计方案

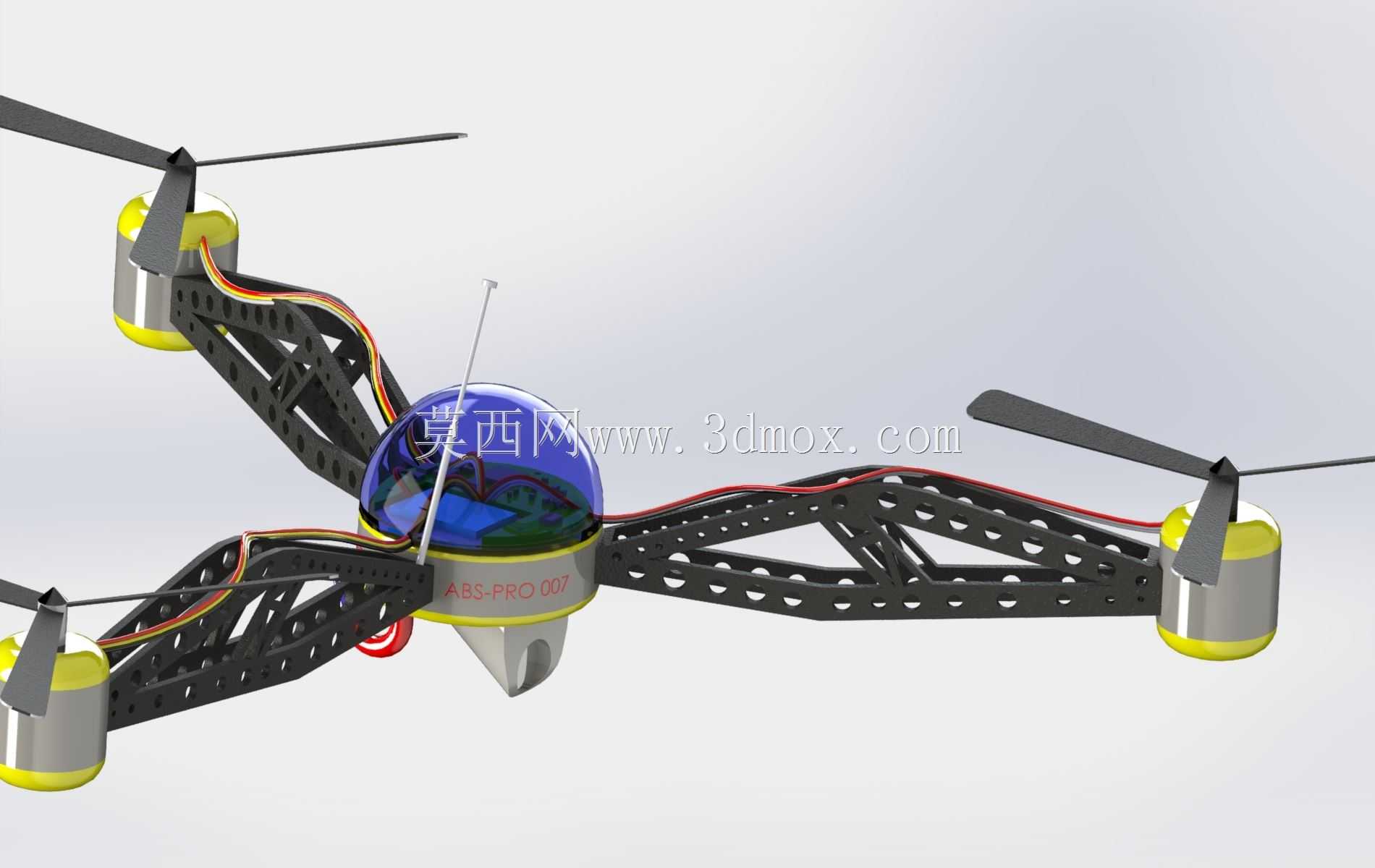

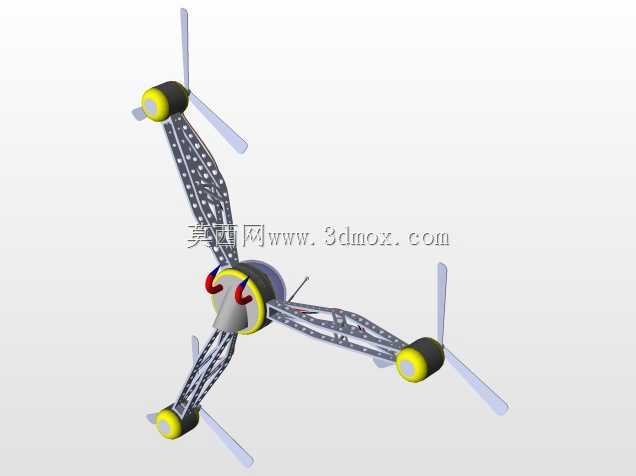

　　这款三旋翼飞行器的机架采用镂空桁架式碳纤维板材拼接结构，在保证结构抗弯抗扭刚度的前提下，尽可能压缩了整机自重，三个机臂呈120度夹角均匀分布，机臂末端预留电机安装座，可适配标准规格的外转子无刷电机，安装孔位采用通用航模电机孔距设计，无需额外打孔即可完成动力单元的装配。机臂上预留了走线槽位，电调信号线与动力线可沿机臂内侧排布，避免飞行过程中线材被旋翼剐蹭，同时减少飞行风阻。中心舱采用半球形透明护罩设计，内部预留飞控板、GPS模块、电池的安装空间，护罩与底座采用卡扣式连接，无需工具即可快速开启，方便调试内部电子元件，底座下方预留了任务载荷挂载点，可根据使用场景加装微型摄像头、环境监测传感器等外设。从实际应用场景来看，

　　这类小型三旋翼飞行器可用于室内狭小空间巡检、低空近距环境数据采集、教学实训航模开发等场景，相比四旋翼机型，三旋翼布局少一套动力单元，整机功耗更低，相同电池容量下可获得更长的悬停时间，同时尾旋翼可通过舵机调整倾转角度，实现偏航方向的精准控制，机动灵活性更适配小范围快速转向的作业需求。设计过程中重点考量了整机的动平衡匹配，三个机臂的长度、重量公差控制在0.5mm与2g以内，避免飞行过程中出现偏振抖动，机臂与中心底座的连接位采用嵌入式定位销加螺丝锁紧的结构，可承受飞行过程中产生的交变载荷，长期使用不会出现连接松动的问题。整机的安装边界充分考虑了收纳需求，机臂与中心座采用快拆结构设计，拆卸后可放入小型收纳箱，方便外场作业携带，

　　旋翼采用快拆式桨夹，更换受损桨叶无需借助工具，仅需按压卡扣即可完成桨叶拆装。中心舱底部预留了起落架安装孔位，可搭配轻量化碳纤维起落架使用，降落时可缓冲地面冲击，保护底部挂载的任务设备，同时避免起降过程中桨叶触地。在结构强度校核阶段，针对机臂的受力工况做了仿真验证，在满油门爬升的极限工况下，机臂末端的最大形变量控制在1mm以内，不会出现桨叶打舱的问题，桁架结构的镂空设计也能在飞行过程中引导气流穿过机臂，减少紊流对飞行稳定性的干扰。
