电动马达内部转子结构三维设计

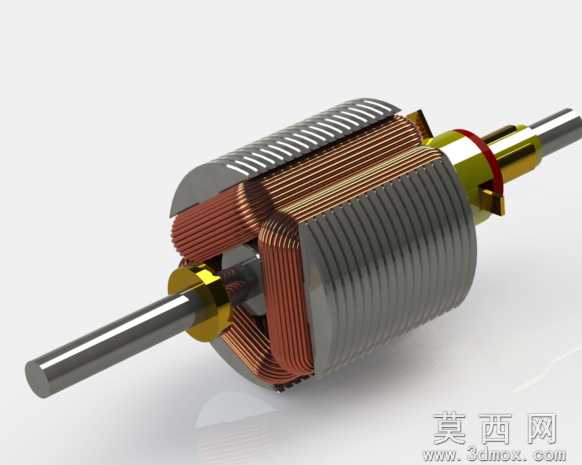

本作品为电动马达核心内部转子结构的三维建模设计，完整还原了直流有刷电机电枢总成的全部细节特征。建模阶段首先基于电机电磁设计的基础参数，确定转子铁芯的叠片尺寸、槽数与轴向长度，通过拉伸、阵列、布尔运算等特征操作构建出带轴向通风槽的硅钢片叠压铁芯实体，铁芯外圆的斜槽结构通过螺旋切除特征实现，精准还原实际生产中斜槽抑制齿槽转矩的设计细节。绕组部分采用扫掠特征建模，按照实际绕线工艺的排布逻辑，将漆包线绕组逐槽嵌入铁芯槽内，还原了绕组端部的分层堆叠形态与绝缘衬垫的结构，绕组表面赋予紫铜材质并添加轻微的氧化做旧质感，区分出铜线与绝缘层的视觉差异。转轴部分采用阶梯轴结构建模，依次还原出轴伸端、铁芯配合段、换向器安装段的不同轴径特征，轴端的倒角、退刀槽等工艺细节均完整呈现，转轴表面赋予抛光不锈钢材质，添加细微的磨削纹理提升真实感。换向器部分构建出铜片与云母片间隔排列的圆柱结构，端部的接线钩与绕组引出端的连接关系也做了精细化还原，同时还原了转轴两端的绝缘挡圈、绕组端部的绑扎带等附属结构。渲染阶段采用工作室三点布光方案，主光从侧上方打亮绕组与铁芯的衔接结构，辅光补全转轴暗部细节，背光勾勒出转子整体的轮廓线条，材质参数调整阶段为硅钢铁芯设置了金属磨砂质感，为铜绕组设置了高反射的金属铜属性，为绝缘部件设置了哑光非金属质感，通过光影层次清晰区分不同部件的材质差异，完整呈现电动马达转子的装配关系与结构细节，可用于电机原理教学、结构拆解演示、产品设计参考等场景。
