带皮带传动机架的莫利con电机装置

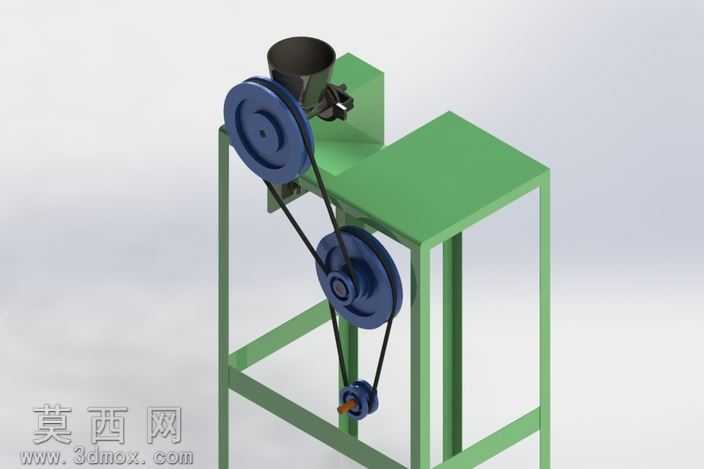

本作品为莫利con电机配套皮带传动机架装置的三维建模成果，建模过程依托参数化设计逻辑完成，首先对装置整体布局进行规划，确定立式机架的支撑跨度与安装基准，机架采用方管型材拼接的框架式结构，建模时先绘制方管截面草图，通过拉伸、切除特征生成单根型材构件，再通过装配约束完成整体框架的拼接，保证各安装面的平面度与安装孔位的同轴度，为后续传动部件的装配提供精准基准。传动部分采用双级皮带传动结构，建模时先完成各级带轮的参数化绘制，根据传动比确定带轮的节圆直径、轮槽尺寸与轮毂结构，带轮表面做轮槽细节刻画，还原V带传动的配合结构；皮带采用柔性构件建模方式，通过扫描特征贴合带轮轮槽生成，还原皮带张紧后的形态，同时设置张紧轮结构，建模时预留张紧调节的行程空间，保证传动结构的合理性。上部进料斗采用薄壁结构建模，通过抽壳特征完成料斗腔体构建，出料口位置与电机驱动的执行部件做对位配合，保证物料输送路径的顺畅。渲染阶段为不同构件赋予对应材质，机架部分赋予绿色哑光金属漆材质，还原工业设备机架的涂装质感；带轮赋予深蓝色工程塑料材质，表面添加细微磨砂纹理提升真实感；皮带赋予黑色橡胶材质，添加轻微的反光与纹理细节表现橡胶的质感；进料斗赋予黑色金属材质，表面做轻微的磨损质感处理，提升模型的真实度。整体装配过程严格遵循机械装配逻辑，各转动部件设置合理的装配间隙，避免出现干涉问题，机架底部预留安装固定孔位，可直接适配不同的安装场景；设计过程中兼顾结构的稳定性与传动的平稳性，框架式机架在保证支撑强度的同时减轻整体重量，双级皮带传动可实现电机输出转速的合理降低，适配上部执行部件的工作转速需求，张紧轮的设计可在皮带长期使用出现松弛时进行张紧调节，延长传动部件的使用寿命，整体模型结构完整，细节丰富，可用于电机传动结构的教学演示、设备改造方案展示以及相关机械设计的参考使用。
