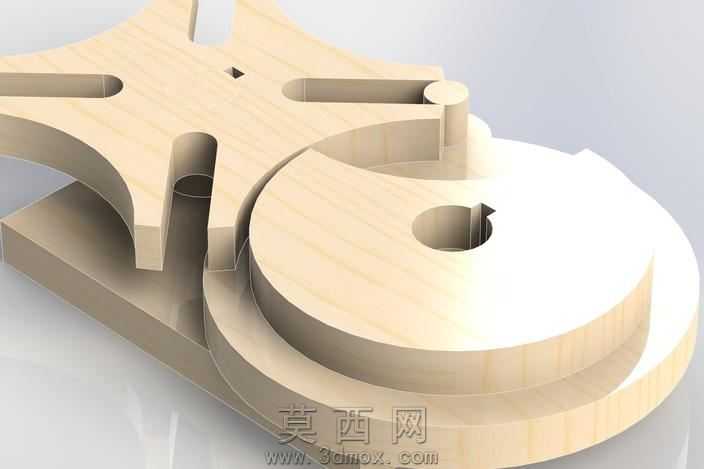

木质日内瓦轮间歇传动机构模型

本作品为日内瓦轮间歇传动机构的木质仿真三维模型，建模过程中以经典马尔他机构的运动原理为核心依据，先对主动拨盘、从动槽轮、机架底座三个核心构件进行参数化草绘，严格按照间歇传动的运动匹配关系确定拨销直径、槽轮径向槽深度、锁止弧半径的尺寸比例，保证构件间无运动干涉。建模阶段对木质构件的边缘做了圆角过渡处理，还原木质拼装模型的工艺特征，避免生硬直角带来的违和感；材质编辑环节选用浅原木色哑光木质材质，调整纹理映射方向与构件加工木纹方向保持一致，添加轻微的表面凹凸质感模拟实木的细微肌理，同时控制材质反光度在较低区间，还原木质材料温润的哑光视觉效果。渲染阶段采用柔和的漫反射主光源搭配侧方补光，弱化构件间的生硬阴影，清晰展现槽轮与拨盘的配合结构：主动拨盘上的圆柱拨销可精准嵌入从动槽轮的径向槽，带动槽轮完成定角度间歇转动，拨盘上的锁止弧与槽轮的凹弧面精准贴合，在拨销脱离槽的时间段锁止槽轮位置，保证间歇运动的停顿定位精度。设计过程中重点还原了日内瓦轮的核心运动逻辑，可用于机构原理的动画演示，直观展示间歇传动的运动过程，帮助学习者理解这类将连续转动转换为间歇步进转动的经典机构的工作特性，模型整体结构简洁清晰，构件间的装配关系明确，既可以作为机械原理教学的演示素材，也可作为木质拼装机械模型的设计参考，完整呈现了日内瓦轮机构从尺寸匹配、结构搭建到材质渲染、运动验证的全流程设计思路。
