三轴万向支架机械陀螺仪结构模型

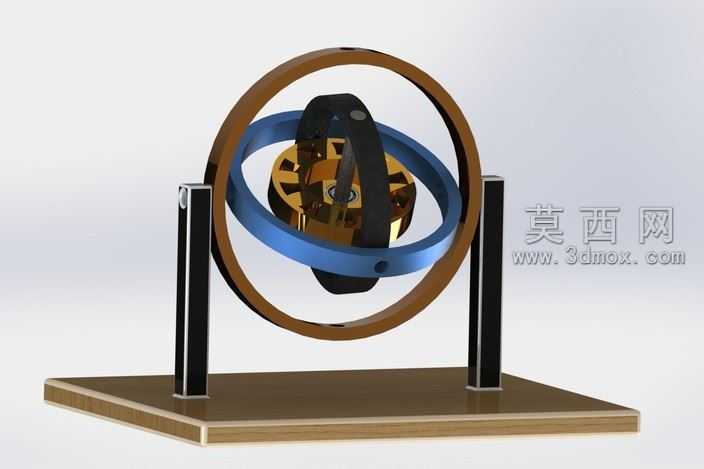

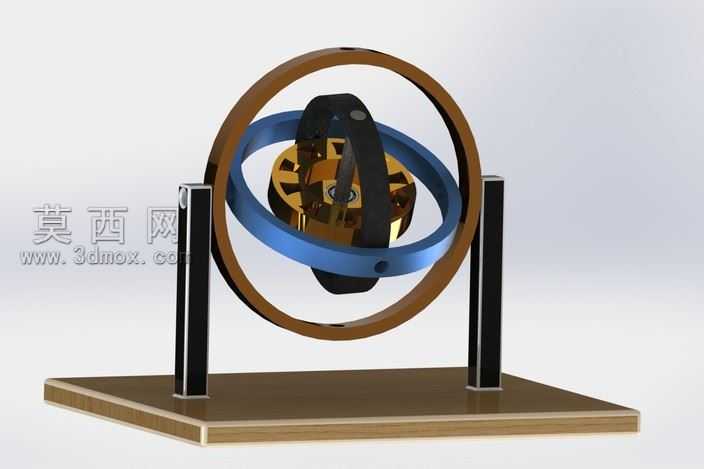

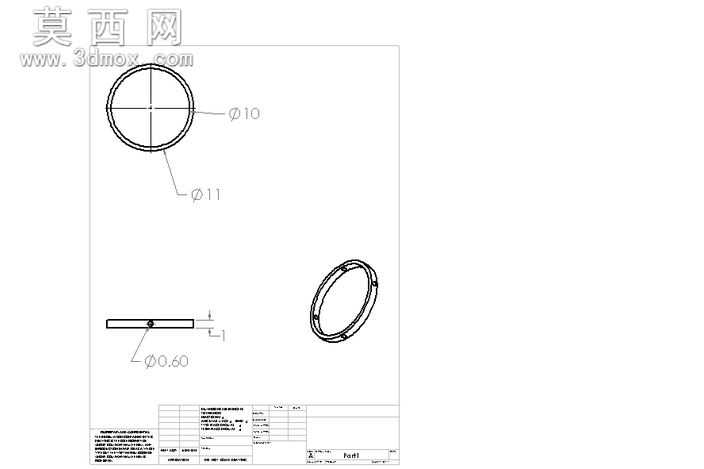

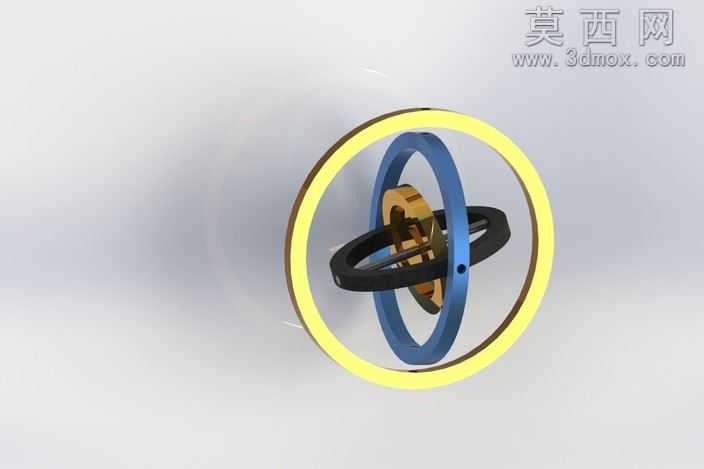

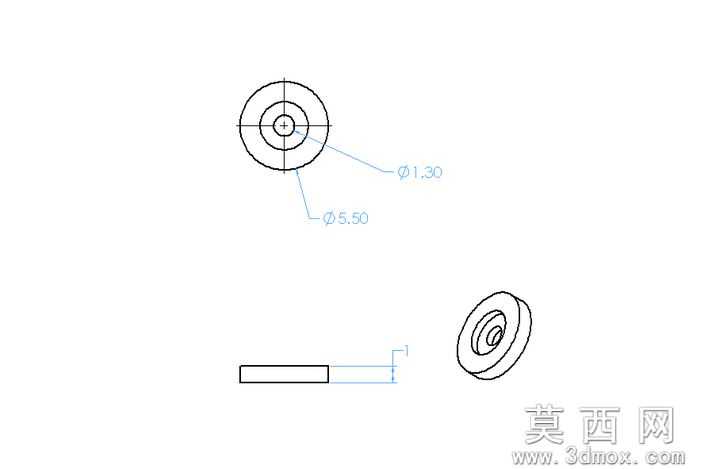

本模型为三轴万向支架式机械陀螺仪，整体采用分层嵌套的环架结构设计，通过三维建模软件完成全参数化结构搭建，完整还原了传统机械陀螺仪的核心运动逻辑。模型最外层为棕色环形外框架，通过两侧对称的黑色立式支撑柱固定在方形木质底座上，支撑柱与外框采用销轴连接，保证外框可绕水平横轴灵活转动；外框内部嵌套蓝色中层环形架，二者通过垂直于外框转轴的销轴连接，实现中层环架的独立俯仰转动；中层环架内部嵌套黑色内层安装架，转轴方向与前两层转轴两两垂直，内层架中心固定金色金属质感的陀螺转子核心，三层环架的转轴两两正交且交汇于转子质心，完全符合万向节机构的运动原理，可实现转子在空间内任意角度的姿态保持。建模过程中对各部件的配合间隙进行了精准设定，所有转动副均保留合理的活动余量，既保证结构装配的严谨性，也还原了实物的运动特性。材质渲染阶段，底座采用哑光木纹材质还原木质基座的温润质感，支撑柱使用黑色磨砂金属材质体现结构的稳固性，三层环架分别采用不同色调的金属烤漆材质区分层级，中心转子使用亮面抛光金属材质搭配局部做旧细节，突出核心部件的精密感，整体渲染光影柔和，各部件的材质区分度清晰，能够直观展现陀螺仪的层级嵌套结构。设计思路上以教学演示为核心目标，省略了非核心的外壳封装结构，将内部的万向支架传动逻辑完全外露，方便观察者理解陀螺仪定轴性的结构基础，各部件的尺寸比例严格参照实物教学陀螺仪的比例缩放，所有连接部位的结构均做了写实还原，没有过度简化关键受力与转动结构，既保证模型的视觉辨识度，也具备机械结构教学的参考价值。
