电子点火模块高精度三维结构设计

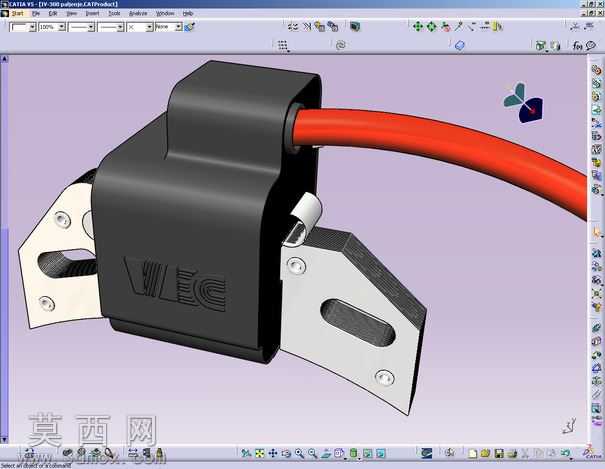

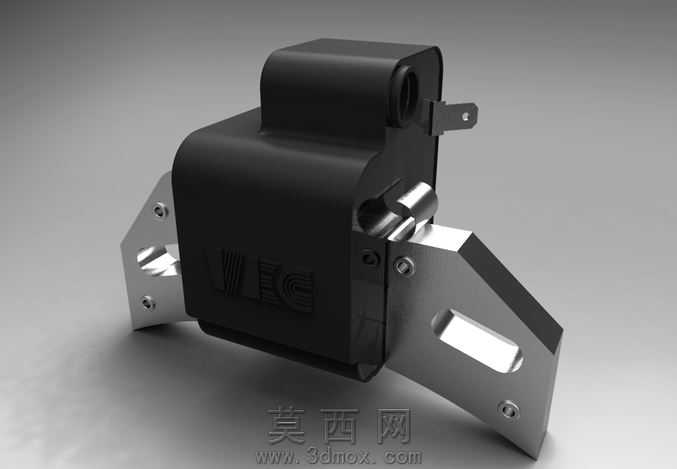

本作品为电子点火模块的三维参数化建模成果，建模过程依托专业三维设计软件完成，全程遵循工业产品正向设计逻辑，先梳理产品核心功能需求与装配约束关系，再逐步完成各部件的特征构建与整体装配。模型主体外壳采用硬质绝缘工程塑料材质设计，建模时通过拉伸、拔模、圆角等基础特征构建出外壳的防护型轮廓，表面预留品牌标识的浮雕特征，既还原实物外观细节，也兼顾外壳的结构强度与绝缘防护属性。两侧的金属安装支架采用钣金类特征建模，通过折弯、冲孔、开槽等操作还原支架的安装定位结构，支架上的固定孔位、长圆形调节槽均按照实际装配尺寸精准绘制，保证模型可直接用于后续装配干涉校验与安装模拟。模块侧部延伸出的高压输出线缆采用扫掠特征完成建模，线缆外层的红色绝缘橡胶材质通过材质编辑器赋予高光泽、高弹性的材质属性，线缆与外壳衔接处的密封防护结构也做了精细化还原，避免出现结构遗漏。模型内部预留了线圈组件、电路触发模块的装配空间，各部件之间的配合公差按照工业级电子配件的装配标准设定，既保证各组件安装无干涉，也满足无触点点火的功能实现需求，可实现空气燃料混合物的可靠点火触发。整体建模过程中对所有可见结构做了倒角、圆角的工艺化处理，还原实际产品的生产加工特征，渲染阶段通过调整环境光、材质反射参数，清晰呈现塑料外壳的哑光质感、金属支架的金属光泽与线缆的橡胶质感，整体模型结构完整、尺寸精准，可用于产品结构验证、教学演示、装配模拟等多种场景。
