自行车手把磁带修复结构设计

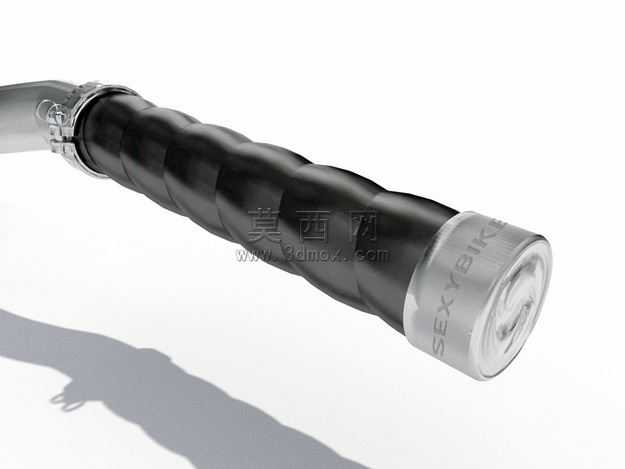

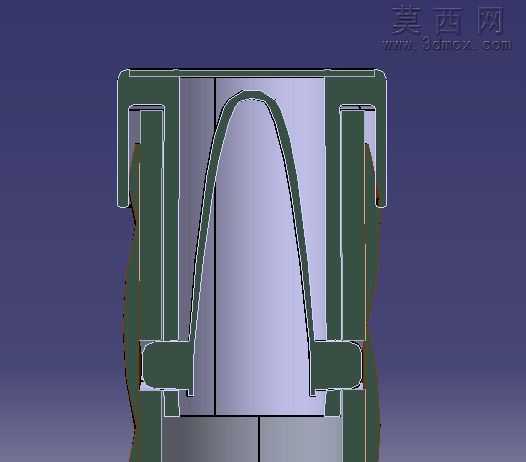

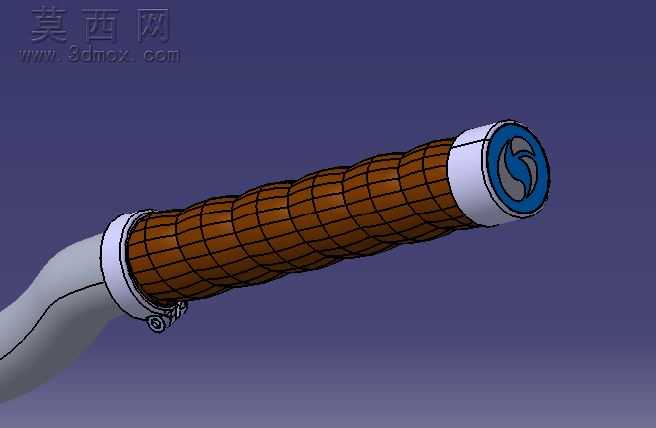

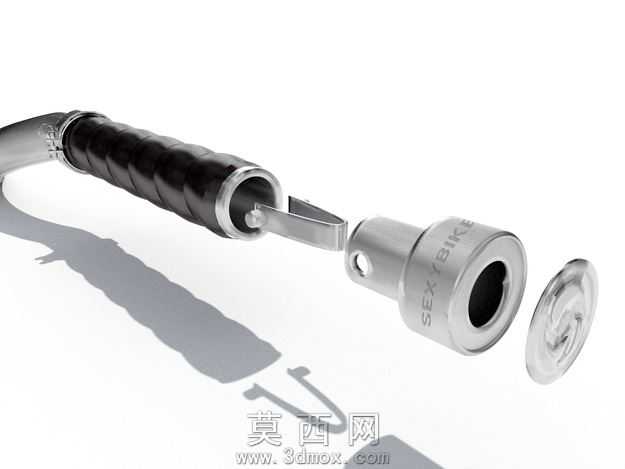

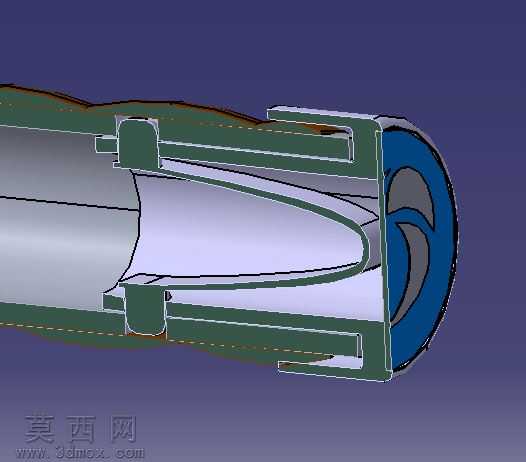

本设计围绕自行车手把磁带修复需求展开，全程依托三维建模软件完成全流程设计，核心目标是打造极简可靠的修复结构，在满足功能需求的前提下最大程度压缩零件数量，全程规避螺丝类紧固件的使用，降低装配复杂度与后期维护成本。建模阶段先完成手把基体的曲面重构，精准还原原有手把的内壁弧度、外径尺寸与安装限位结构，保证修复件可以和原有手把基体完美适配，无需对原有部件做二次切削改造。针对磁带固定的核心需求，设计了一体化的卡扣限位结构，通过对称分布的弹性卡爪实现磁带的轴向与径向定位，卡爪的形变参数经过反复模拟校核，既保证装配时可以顺利推入到位，又能在装配完成后提供足够的抱紧力，避免骑行过程中出现松动移位。结构设计上充分考虑骑行场景的受力特性，针对日常骑行中的颠簸震动、侧向受力等工况做了有限元仿真验证，对卡爪根部、限位端面等应力集中区域做了圆角过渡与壁厚加强处理，在控制整体重量的前提下提升结构抗疲劳强度，保证长期使用下不会出现开裂、形变等问题。材质规划上，修复件主体选用高强度工程塑料，通过注塑工艺即可实现批量生产，表面做哑光磨砂处理，和原有手把的质感保持统一，内部和磁带接触的位置做了微凸的防滑纹理，进一步提升固定稳定性。装配逻辑采用直推式免工具设计，用户无需额外辅助工具即可完成修复件与原有手把、磁带的组装，拆卸时也仅需通过预留的微小缺口即可撬动解锁，兼顾了装配便捷性与连接可靠性。整体结构没有冗余设计，所有特征都服务于固定、适配、抗震三大核心需求，在极简的结构框架下实现了完整的修复功能，同时公差设计经过多轮优化，保证批量生产时的零件互换性，降低生产端的品控难度。
