钢铁侠二代三角电弧反应炉结构设计

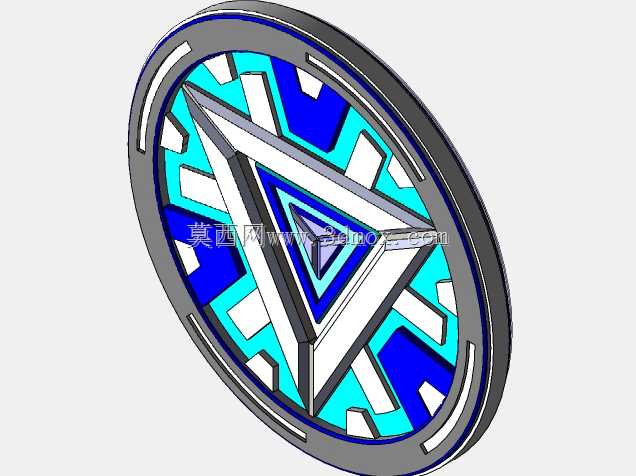

　　本次设计的三角构型电弧反应装置，核心应用场景覆盖影视道具实体复刻、科幻主题展陈装置搭建、创意潮玩结构开发以及科幻IP衍生周边的结构落地，区别于常规工业功能器件，这类装置在结构设计上需要兼顾视觉还原度与实体装配的可行性。从功能特性来看，该装置作为标识性的科幻能量载体，实体化后主要承担视觉展示、结构演示的作用，设计过程中优先保证外观层级的辨识度，外层采用环形包边结构作为整体承载基座，环形基座内侧预留分层卡槽，用于固定多层装饰结构件，避免不同色块的装饰件在装配后出现错位偏移。设计思路上采用分层堆叠的装配逻辑，从最外层的金属质感环形边框向内，依次排布青蓝色发光层衬底、白色几何装饰块、深蓝色填充块，核心区域采用嵌套式三角结构，

　　从外到内逐层收窄形成递进的视觉纵深感，每一层结构件都设计了对应的定位卡扣，装配时无需额外粘接即可完成层间固定，同时预留了发光组件的安装空腔，可在核心三角区域内置小型LED发光模组，空腔尺寸适配常规纽扣电池供电的灯组，不需要额外改造外部结构即可实现发光效果。外形尺寸方面，整体为正圆形薄饼状结构，整体厚度控制在18mm以内，外圆直径设定为120mm，符合手持展示、桌面摆放的尺寸边界，背部设计有隐藏式挂接槽，既可以放置在桌面支架上作为摆件，也可以通过挂接槽固定在服装表面作为cosplay道具使用，安装边界上所有外露结构都做了R0.5的圆角处理，避免尖锐边角在穿戴或摆放过程中造成剐蹭。结构细节上，外层环形边框表面设计了三处对称的内凹缺口，

　　还原影视设定中的结构细节，缺口位置的深度控制在3mm，不会穿透环形边框影响整体结构强度，内部的几何装饰块都采用等壁厚设计，壁厚统一为2mm，既保证3D打印或机加工时的结构强度，也不会因为壁厚过大导致整体重量超标，整体装配完成后总重量控制在150g以内，穿戴时不会对服装造成过大的拉扯力。层间装配的公差设定为0.1mm，保证不同颜色的结构件拆分加工后可以顺利拼接，不会出现过松脱落或者过紧无法装配的问题，核心嵌套三角的每一层之间预留0.8mm的间隙，既可以形成层次感，也能在内置灯组时让光线从间隙中透出，提升整体的视觉效果。
