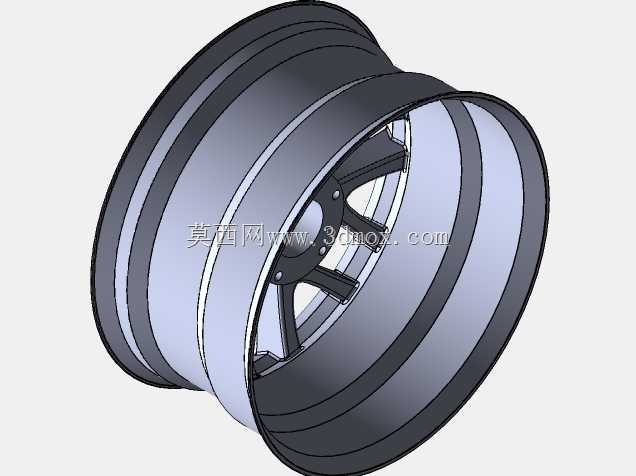

汽车轮毂轮辋总成三维结构设计

　　该轮组结构主要面向民用乘用车行走系统配套场景，是整车承载与行驶功能的核心执行部件，日常行驶过程中需要承担整车载荷传递、路面冲击缓冲、转向动作执行的多重作用，同时轮辋部分需要与充气轮胎紧密配合，形成密封的承压腔体，保障轮胎在不同胎压、不同行驶工况下的贴合可靠性，避免出现轮胎脱圈、密封失效等风险。从结构设计逻辑来看，该轮辋采用深槽式整体结构设计，轮缘位置做了加厚圆弧过渡处理，能够在轮胎拆装时提供足够的操作空间，同时在车辆过弯、侧倾受力时，轮缘的加厚结构可以对轮胎胎圈形成可靠的侧向支撑，避免胎圈在大侧向力作用下发生位移。轮辐部分采用多辐条镂空式设计，在保障整体结构强度的前提下，尽可能降低轮组的非簧载质量，对于提升整车悬挂响应速度、

　　改善行驶平顺性有明显帮助，辐条与轮辋的连接位置做了平滑的圆弧过渡，能够有效分散行驶过程中产生的交变应力，避免应力集中导致的结构疲劳开裂。安装边界方面，轮辐中心的安装盘设置了均匀分布的螺栓孔位，孔位的节圆直径、中心定位孔尺寸均匹配常规乘用车的轮毂轴承安装接口，能够直接适配对应车型的转向节安装位，不需要额外做转接结构调整；轮辋的宽度、直径尺寸符合常规民用轿车的轮胎适配范围，对应的轮胎扁平比、载荷指数都有成熟的配套选型体系。设计过程中需要重点校核几个核心维度：首先是轮辋的径向跳动与端面跳动公差控制，这直接关系到车辆高速行驶时的动平衡表现，若公差超标会引发高速行驶方向盘抖动、轮胎异常磨损等问题；其次是轮辐的强度校核，需要覆盖垂直冲击、

　　侧向受力、扭转制动等多种极限工况，确保在过减速带、紧急制动、高速过弯等场景下结构不会发生塑性变形；另外轮辋的槽部尺寸精度需要严格匹配轮胎胎圈的轮廓尺寸，过紧会导致轮胎拆装困难，过松则会引发高速行驶时轮胎滑移、漏气等问题。在实际建模过程中，轮辋的旋转曲面部分需要保证轮廓的连续性，避免出现折线、棱角等结构，防止与轮胎接触时出现应力集中割伤胎圈；轮辐的减重镂空结构需要做等强度优化，在去除冗余材料的同时保证各截面的受力均匀，避免出现局部强度不足的问题。
