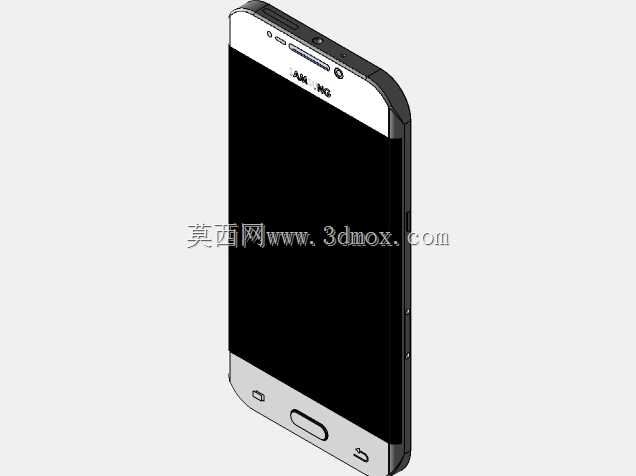

三星S6edge曲面屏手机外观结构三维建模

　　这款曲面屏手机的三维建模，核心围绕手持通讯终端的实际使用场景展开，在结构设计阶段首先要平衡握持手感与内部元器件堆叠的边界冲突。建模过程中优先还原双曲面侧屏的弧度参数，屏幕边缘的R角过渡需要匹配中框的弧面衔接，避免出现结构断差，这部分的曲面曲率既要保证单手握持时的贴合度，也要兼顾屏幕装配时的公差预留，侧屏区域的弧度延伸至中框侧面，既可以实现侧屏快捷操作的触控区域覆盖，也能在手机跌落时让中框先接触受力面，降低屏幕碎裂的风险。机身正面的听筒开槽、前置摄像头开孔、光线距离传感器的避让位都严格按照实际装配尺寸排布，听筒的开槽深度需要匹配防尘网的安装厚度，开孔边缘做0.1mm的倒角处理，避免组装时刮伤防尘网辅料。

　　正面底部的实体Home键集成指纹识别模块，建模时预留了按键的活动间隙，按键周边的密封圈安装槽深度控制在0.15mm，既可以保证日常使用的防水防尘性能，也不会因为槽位过深导致按键按压行程受阻。机身中框采用金属材质的结构设计，侧边的电源键、音量键的开孔位置对应内部按键弹片的触发点位，按键突出中框的高度控制在0.8mm，既保证按压时的反馈手感，也避免突出过多导致口袋内误触。中框与前后玻璃面板的衔接处做了阶梯式的贴合位，玻璃面板的边缘做2.5D弧面打磨，与中框的衔接公差控制在0.05mm以内，避免出现硌手的拼接断差。机身背面的摄像头模组凸起高度控制在1.2mm，摄像头保护圈的外径略大于镜头本体，在手机平放于桌面时可以让保护圈先接触桌面，

　　避免镜头镜片被刮花，闪光灯与心率传感器的开孔位置排布在摄像头模组一侧，开孔边缘同样做倒角处理，避免光线折射影响闪光灯的补光效果。建模过程中对整机的外形尺寸做了严格的边界控制，整机厚度控制在7mm以内，宽度控制在70mm左右，适配绝大多数成年人单手握持的掌宽范围，机身四个边角的R角弧度经过反复调整，既保证视觉上的圆润感，也能在跌落时分散边角的冲击力。内部结构的建模预留了主板、电池、摄像头模组、排线的安装空间，电池仓的尺寸匹配内置锂电池的外形，仓壁预留0.2mm的泡棉粘贴间隙，起到缓冲和固定电池的作用，主板的固定柱位置对应中框上的注塑螺母点位，保证主板装配时的定位精度，排线的走线路径避开内部的金属结构件，避免排线被挤压导致接触不良。这款模型可用于消费电子结构设计的教学演示、手机配件的适配开发参考，比如手机保护壳的建模开模、钢化膜的曲面贴合尺寸验证，都可以基于该模型的曲面参数做适配调整，减少实际开模前的试错成本。
