焊接装配用跳汰机工装夹具三维设计

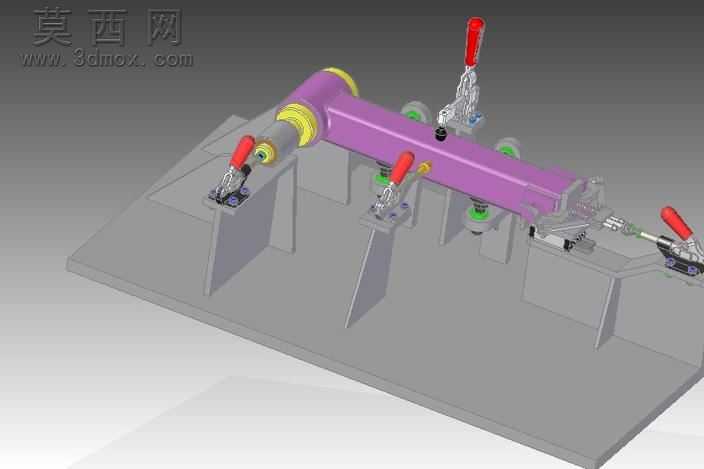

本模型为针对400片支撑构件焊接装配工序设计的专用跳汰机工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各功能部件做了独立的参数化约束，可根据不同规格的支撑件尺寸快速调整定位基准，适配多规格工件的装夹需求。模型整体结构分为底座支撑单元、侧向定位单元、端部压紧单元三个核心模块，底座采用加厚板式结构搭配三角加强筋设计，保证工装整体刚性，避免焊接过程中受应力影响出现形变偏移；侧向定位单元设置多组可调定位柱，可对支撑件的横向、纵向位置做精准限位，定位柱表面做了耐磨材质处理，减少反复装夹带来的磨损误差；端部压紧单元全部采用快速夹钳结构，搭配红色防滑操作手柄，操作人员可单手完成压紧与松脱操作，大幅提升装夹效率。渲染阶段对不同功能部件做了材质区分：主体支撑梁采用紫色金属漆材质模拟喷涂后的钢结构表面，夹钳活动部件采用亮银色金属材质体现机加工质感，操作手柄采用红色哑光塑胶材质，底座采用灰色铸铁材质还原工装的厚重质感，各部件的装配间隙、活动行程都在建模阶段做了干涉检查，确保所有活动部件无运动干涉。该工装的核心设计思路是简化原有焊接装配的工序流程，通过集成化的定位装夹结构，省去原有工艺中3道预机加工工序，操作人员仅需将待焊接的支撑件依次放入定位槽，扳动各位置的快速夹钳即可完成全部装夹定位，无需额外的划线、找正操作，既降低了对操作人员的技能要求，又大幅缩短了单批次工件的装夹辅助时间，同时统一的定位基准也能有效保证批量焊接工件的尺寸一致性，减少焊接后的校形工作量。模型完整还原了工装的所有装配细节，各连接位置的紧固件、定位销都做了等比例建模，可直接用于工装加工的图纸输出，也可作为同类焊接工装设计的参考模板，通过调整定位模块的布局即可快速适配其他长条类构件的焊接装配需求。
