倾斜角度式插件装配工装设备

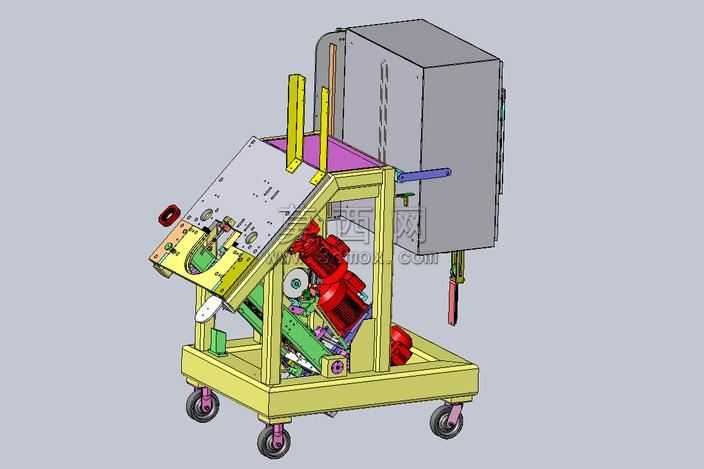

该三维模型为倾斜角度式插件装配工装设备，整体采用移动式框架结构设计，建模过程中对各功能模块进行了精细化拆分与装配约束设置，完整还原了设备的实际运行逻辑与结构组成。模型底部采用带刹车万向脚轮作为移动支撑，搭配方管焊接成型的黄色机架主体，机架上部设置倾斜式作业台面，台面角度经过精准参数化设定，适配插件插入作业的操作 ergonomics 需求，降低操作人员长时间作业的疲劳度。台面区域集成了多组定位夹具、导向组件与执行机构，红色的动力执行部件、绿色的传动连杆结构、紫色的定位挡块均按照实际装配关系完成配合约束，各运动部件预留了合理的活动间隙，可直观模拟插件插入过程中的机构联动效果。设备后侧设置灰色的电气控制箱体，箱体与机架通过支架固定，侧面伸出的操作手柄与控制线路布局清晰，完整呈现了设备的气电布线走向。建模时对不同部件赋予了差异化的材质属性，机架部分采用哑光金属漆材质模拟方管焊接喷塑效果，传动部件采用金属光泽材质还原机加工零件质感，脚轮采用橡胶与金属组合材质，电气箱体采用冷轧板喷塑材质，渲染后整体视觉效果层次分明，各结构部件辨识度高。设计过程中围绕成角度插件的精准插入需求，将作业工位设置为倾斜状态，既方便操作人员取放待加工工件，也能让插件依靠重力辅助定位，配合侧面的导向柱与压紧机构，保证插件插入的位置精度与垂直度，同时移动式机架设计可满足产线不同工位的灵活调配需求，底部脚轮的刹车结构可在设备到位后实现稳定固定，避免作业过程中设备移位。模型完整保留了各零件的建模参数与装配关系，可直接用于工程出图、作业模拟演示以及后续的结构优化迭代，各标准件均采用通用规格建模，方便实际加工时的配件选型与替换。
