切削弯曲级进冲压模具结构设计

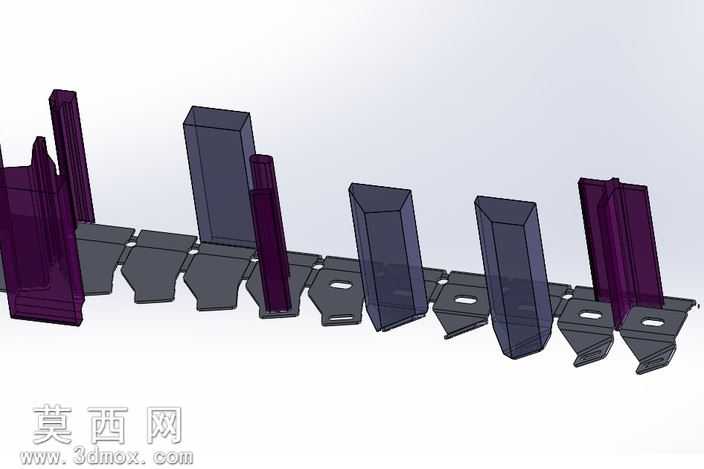

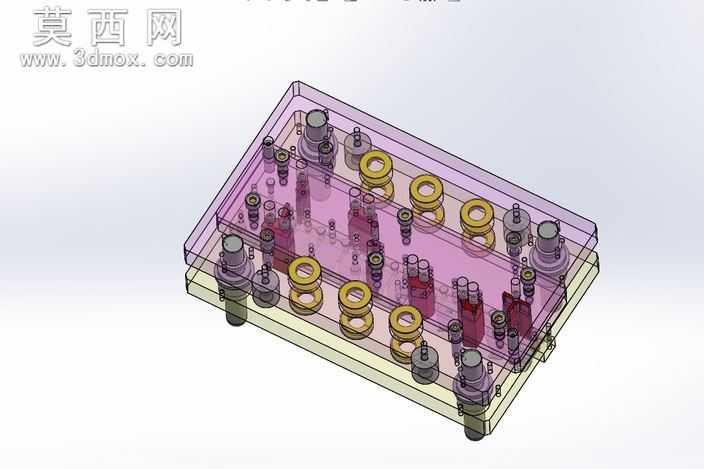

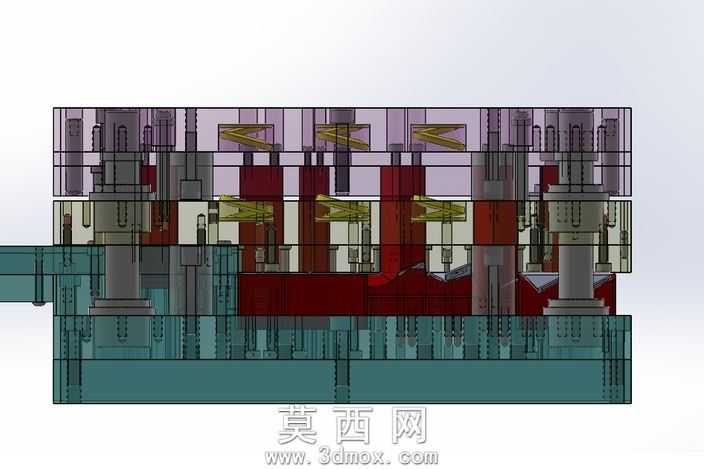

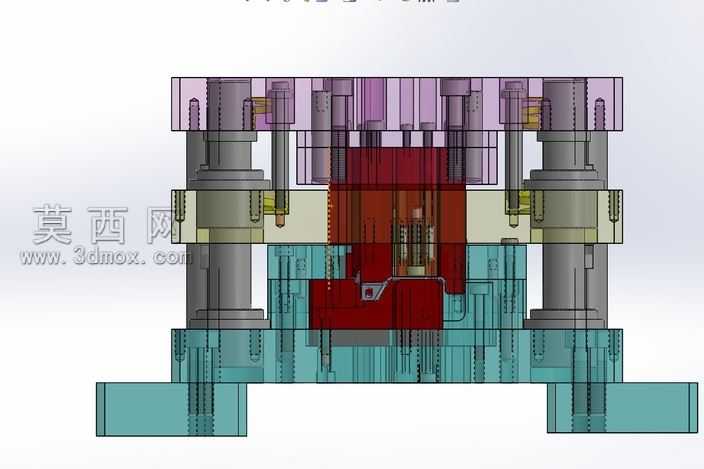

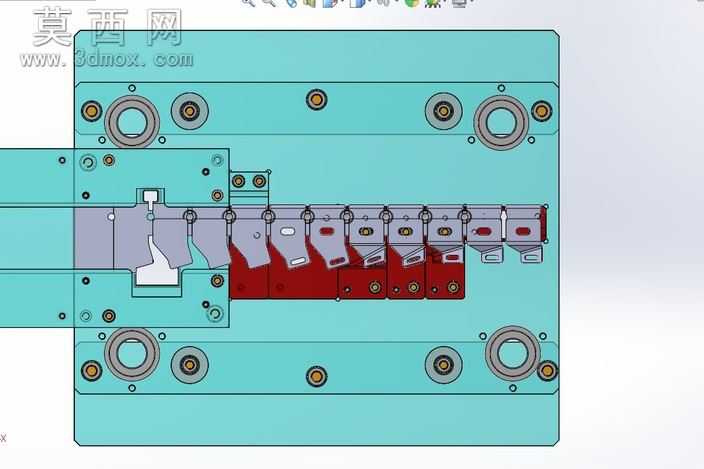

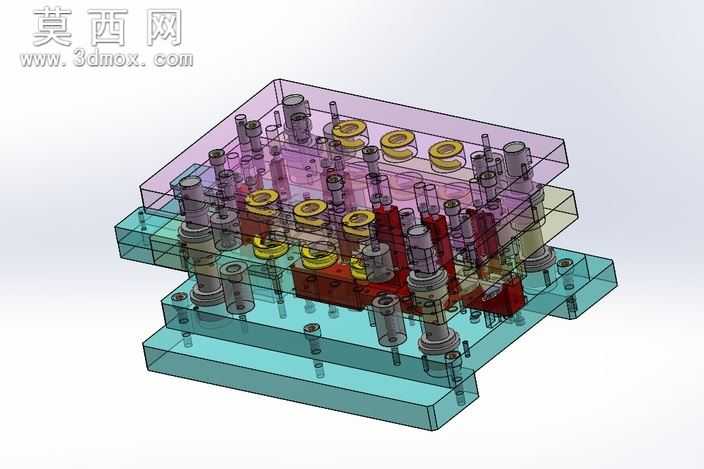

本模型为切削弯曲级进冲压模具，采用三维参数化建模方式完成整体结构搭建，完整还原了多工位级进模的内部装配逻辑与功能布局。建模过程中严格遵循冲压模具设计规范，对上下模座、凸模固定板、凹模固定板、卸料板、导柱导套、成型凸模、修边凸模、弯曲镶块等核心零部件逐一进行特征构建，所有零件间的装配公差、配合间隙均按照实际生产要求进行参数设定，确保模型可直接用于结构验证与工艺分析。渲染阶段采用半透明材质区分不同功能模块，模座部分采用哑光金属材质体现结构刚性，成型工位的工作零件采用高对比度色彩区分，便于直观识别各工位的加工功能，卸料弹簧、定位销等标准件采用写实金属材质还原真实外观，整体渲染效果清晰展现模具内部的层级结构与工位排布。结构设计上采用多工位连续冲压布局，依次设置冲裁定位工位、外形修边工位、多次弯曲成型工位、最终分离工位，各工位间送料步距精准匹配，导料板、浮料销、定位钉等送料定位组件完整排布，确保条料在连续冲压过程中的位置精度。设计思路围绕连续化高效生产需求展开，将原本需要多副单工序模完成的切削、弯曲工序整合到同一副级进模中，有效减少工序周转与定位误差，同时对易磨损的凸凹模镶块采用模块化拆分设计，便于后期维护更换，卸料结构采用弹性卸料板设计，既保证冲压过程中对条料的压紧力，又能在冲压完成后顺利将工件从凸模上卸下，整体结构兼顾生产效率、成型精度与使用寿命，可作为五金冲压件连续生产的模具设计参考方案。
