CFD空气动力学分析用艾哈迈德简化车身

　　在汽车空气动力学研发流程中，全尺寸实车风洞试验成本高、周期长，前期方案迭代阶段往往会采用标准化简化模型完成流场机理验证与仿真方法对标，艾哈迈德车身就是该领域应用最广泛的基准模型之一。该模型将实车复杂的曲面、凸起附件全部做了规整化简化，保留了车身核心的钝体绕流特征，能够精准复现汽车行驶过程中尾部涡流分离、压差阻力生成的核心流场结构，是高校流体力学实验室、车企空气动力学部门开展CFD算法验证、LDA流场测量、减阻方案验证的通用测试载体。

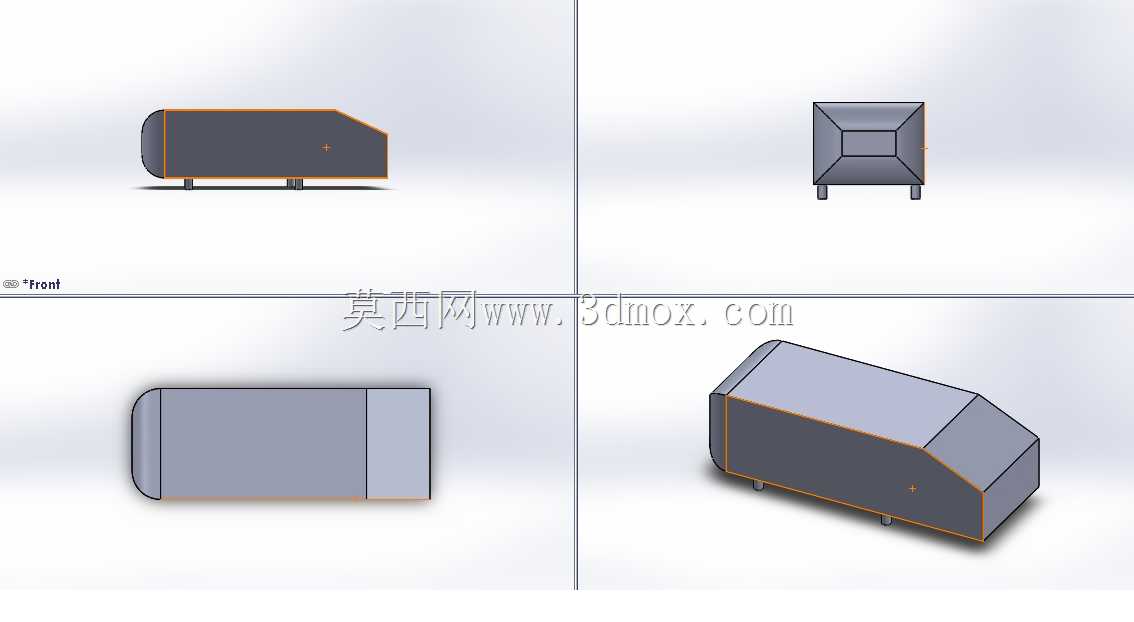

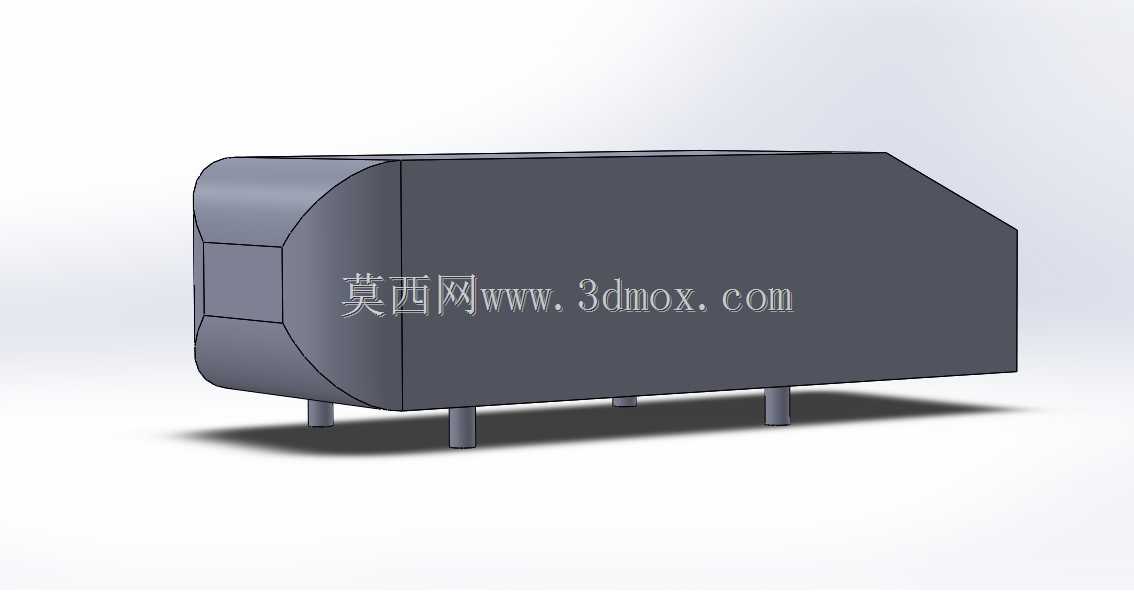

　　本次呈现的模型采用25°尾部斜角配置，是艾哈迈德车身经典测试构型之一，该斜角下的尾部流场存在典型的分离泡结构与一对反向旋转的拖曳涡，流场特征具备极强的代表性，相关试验数据公开度高，常被用来校验不同湍流模型、网格划分方案的仿真精度。模型整体为规整的钝体结构，头部做了圆弧过渡处理，避免前缘尖锐棱角导致的非预期流动分离，中段为等截面矩形舱体，尾部斜切角严格遵循标准测试构型的角度要求，底部设置了四个对称布置的支撑柱，用来模拟车身与地面之间的间隙，匹配风洞试验中接地板的安装边界条件。

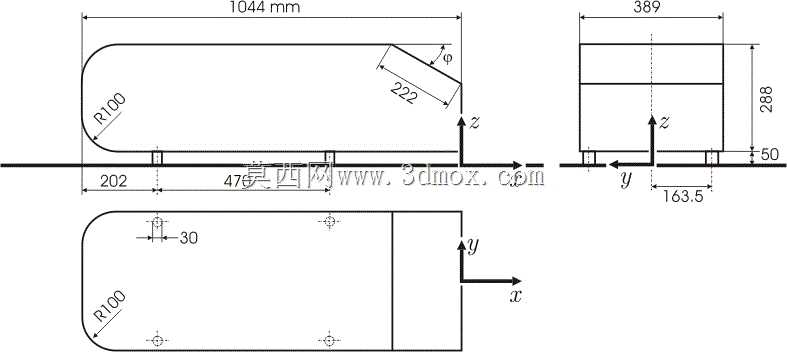

　　从实际应用场景来看，该模型可直接导入流体仿真软件完成流场计算，也可通过3D打印制作缩比实物模型用于教学风洞的演示试验。建模过程中严格控制了各部分的尺寸比例，支撑柱的位置、直径，头部圆弧半径，尾部斜角的边线过渡都完全对标公开的试验构型，能够保证仿真或试验结果与公开基准数据的可比性。不同于精细化的整车模型，该简化模型去除了后视镜、轮毂、底盘凸起等局部细节，避免局部小尺度涡流对核心尾部流场的干扰，让研究人员可以聚焦于车身尾部主分离区的流动机理分析，在开展新型减阻结构、主动流动控制方案的验证时，能够排除无关变量的干扰，快速得到具备参考价值的定性与定量结果。

　　在风洞试验场景下，该模型的安装边界需要严格匹配标准要求，支撑柱与风洞接地板之间保留固定间隙，模型放置位置需避开风洞试验段的边界层影响区，来流方向与模型中轴线保持重合，才能保证测试数据的有效性。建模时特意保留了模型底部的平整性，方便在仿真中设置地面边界层条件，也便于实物模型安装压力传感器、PIV测试示踪粒子布设等操作，适配不同类型的流场测试需求。
