航空电子控制器外观结构设计方案

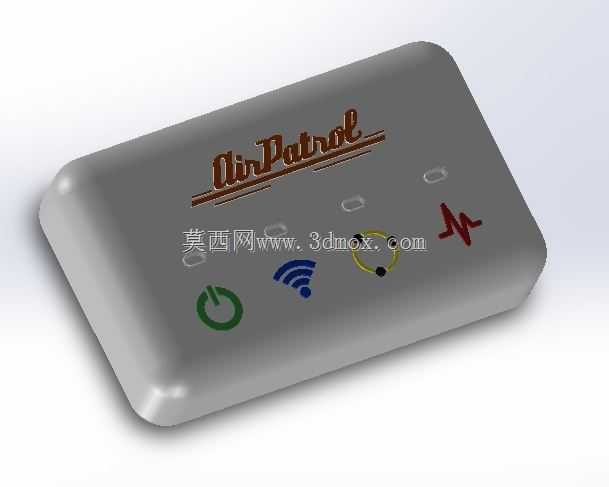

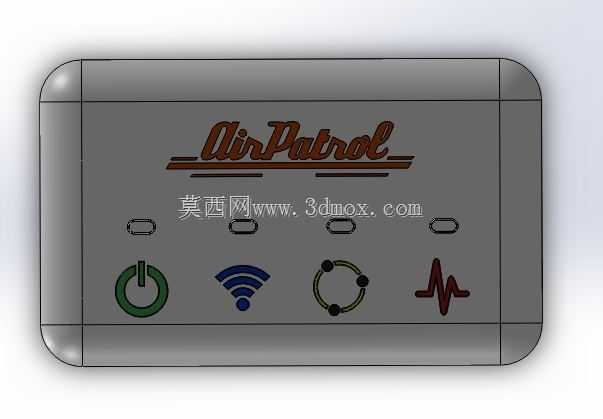

　　这款航空电子控制器的结构设计，首先围绕机载场景的使用需求展开，考虑到航空舱内安装空间紧凑、操作环境存在振动与电磁干扰的特性，壳体采用圆角矩形的一体化成型思路，边角做圆弧过渡处理，既避免尖锐棱角在舱内安装维护时造成磕碰，也能在结构受力时分散边角应力，提升壳体抗形变能力。面板区域的功能标识布局完全贴合机载操作的人机逻辑，电源按键设置在最左侧，采用带绿色环形标识的按压结构，操作人员在低光照舱内环境下也能快速定位电源开关；紧邻的WiFi标识对应无线通讯模块的状态指示，中间的环形节点标识对应设备的链路连接状态，最右侧的波形标识对应信号采集的实时状态，四个功能区域横向等距排布，操作视线移动路径最短，符合舱内快速操作的使用习惯。

　　壳体侧面预留的接口安装位，做了内凹式的边界设计，安装接插件后接头不会突出壳体外轮廓，避免舱内布线时接头受外力拉扯脱落，同时壳体的整体厚度控制在适配标准机载安装支架的尺寸范围内，背部预留的安装卡扣位间距匹配通用航空电子设备的安装导轨规格，不需要额外定制转接支架就能完成装机固定。设计过程中优先考虑壳体的加工工艺性，外表面采用哑光质感的处理方案，避免舱内照明光线反射干扰操作人员视线，壳体的分型面设置在侧面中线上，上下壳合模后接缝均匀，配合内部的屏蔽层安装槽，能够实现基础的电磁屏蔽效果，适配航空环境下复杂的电磁工况。面板上的标识采用内嵌式结构，不会因为长期触摸擦拭出现标识磨损脱落的问题，按键的按压行程设置在2mm左右，操作反馈清晰，

　　同时按键周边做了防水防尘的密封圈安装槽，能够满足舱内环境的防护等级要求。壳体内部的筋位布局围绕电路板安装点位设置，既能够提升壳体整体的结构强度，避免机载振动下壳体出现共振异响，也能为电路板提供稳定的支撑，内部预留的走线槽位能够规整内部连接线束，避免线束晃动干扰板上元件。整体外形的长宽比例适配常规机载设备的安装槽位，安装时不需要对原有舱内安装位做改造，直接替换同规格的老旧控制器即可完成设备升级，面板的操作角度在安装后刚好正对操作人员的坐姿视线，不需要刻意调整视角就能看清所有状态标识。
