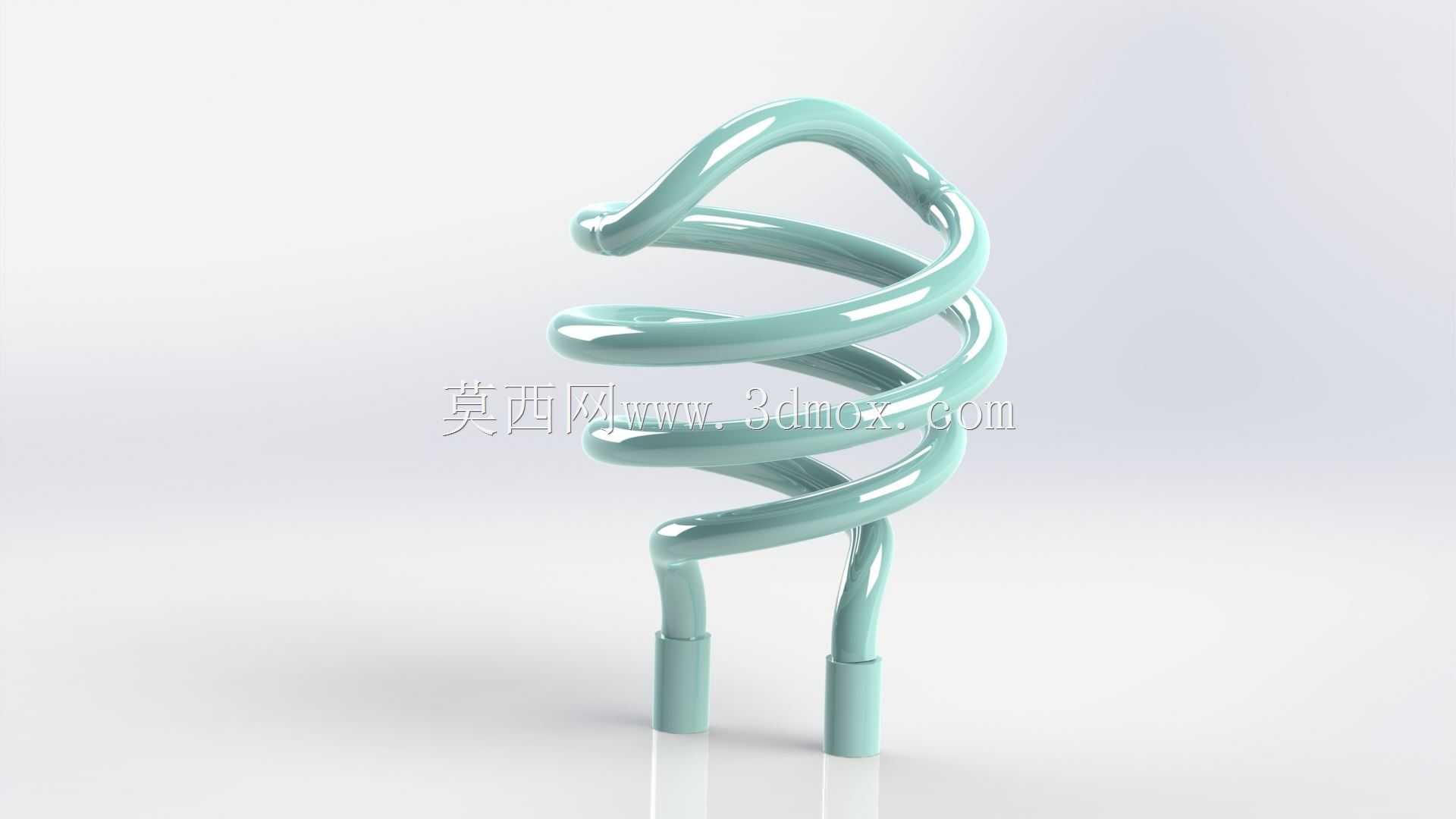

螺旋式灯泡管传感元件三维结构

　　这款螺旋形态的灯泡管结构，主要适配光电传感类照明检测场景，在工业产线的光源对位、工位照明感应模块中承担核心导光与信号触发载体作用。实际应用中，这类管件多作为光敏传感单元的配套导光结构，通过螺旋形态延长光程，提升弱光环境下的信号捕捉灵敏度，避免直射光造成的传感误判。从结构设计来看，整体采用等径圆管螺旋盘绕构型，下端预留两个平行的直段插装端，插装端外径与常规传感基座的安装孔位公差匹配，插装深度经过校核，可直接嵌入基座的定位槽完成固定，无需额外设计紧固件，减少装配工序。螺旋段的盘绕圈数、螺距经过反复调整，既保证管体内部光信号的全反射传导效率，又控制整体占用空间，安装边界控制在直径80mm、高度120mm的圆柱范围内，

　　可适配多数紧凑型传感检测模组的安装空间要求。设计过程中优先考虑了管体的成型工艺性，螺旋段的弯曲半径统一设定为管径的2.5倍，避免冷弯成型时出现管壁褶皱、内径缩径的问题，保证内部光路的通畅；两个直段插装端的同轴度公差控制在0.1mm以内，确保插装后管体不会出现偏斜，避免光路偏移导致传感信号偏差。表面采用光滑亮面处理，减少外部杂光的漫反射干扰，同时降低积尘附着的概率，适配工业车间多尘的使用环境。在功能特性上，该结构可兼容可见光、近红外光的传导需求，螺旋形态的设计让入射光在管内经过多次反射后均匀传导至末端的传感芯片，避免局部光强过高造成的信号饱和，同时可过滤掉角度偏差过大的杂散光，提升传感检测的抗干扰能力。实际选型适配时，可根据检测工位的光程需求微调螺旋圈数，在不改变安装接口尺寸的前提下调整光程长度，适配不同检测距离的工位要求，无需重新设计基座结构，降低模组改型的成本。
