五缸星型径向发动机曲柄连杆总成

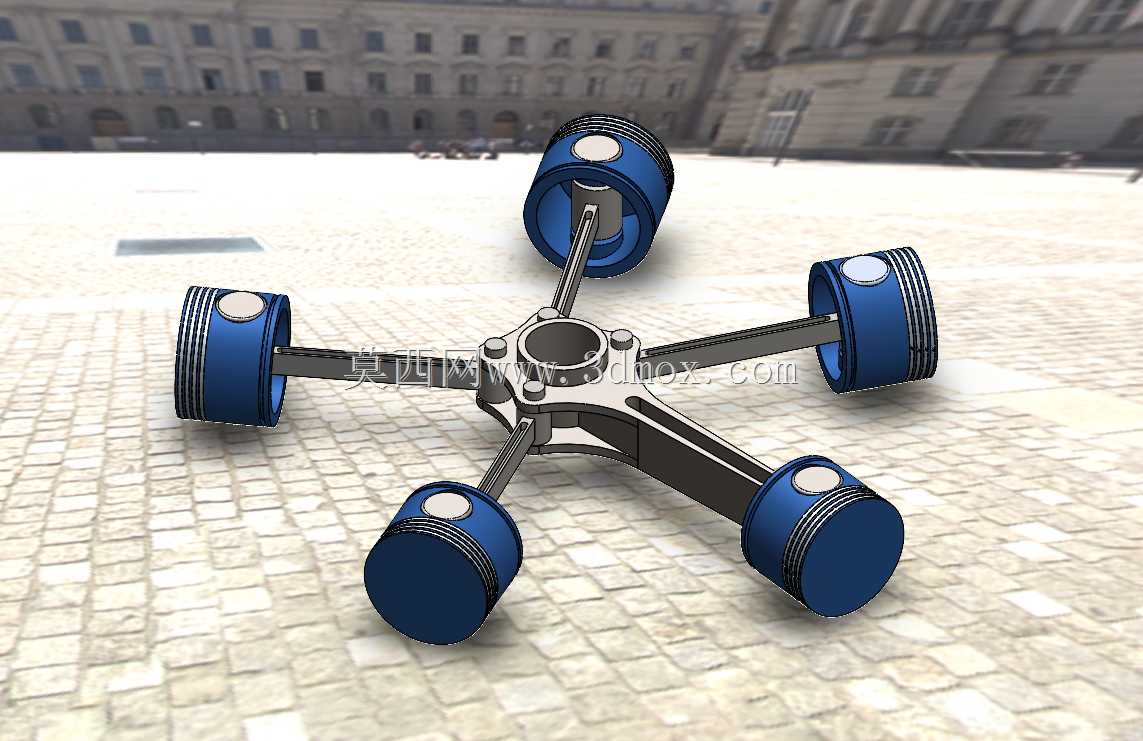

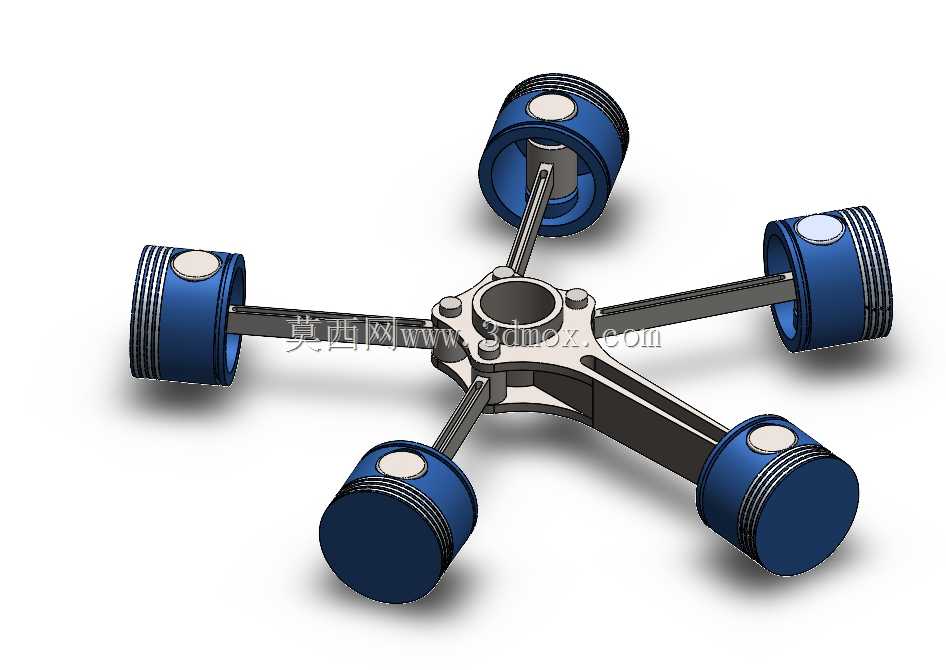

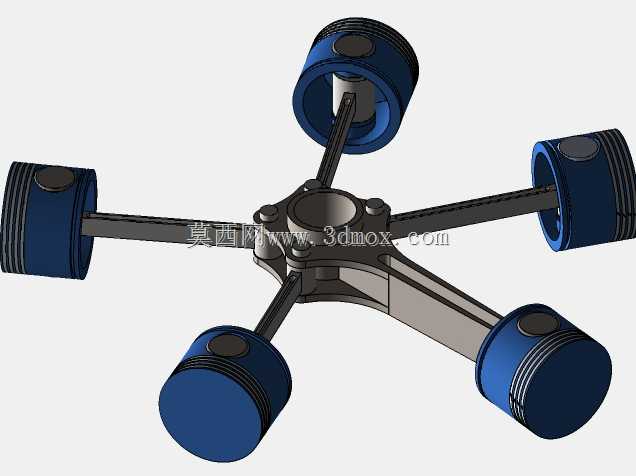

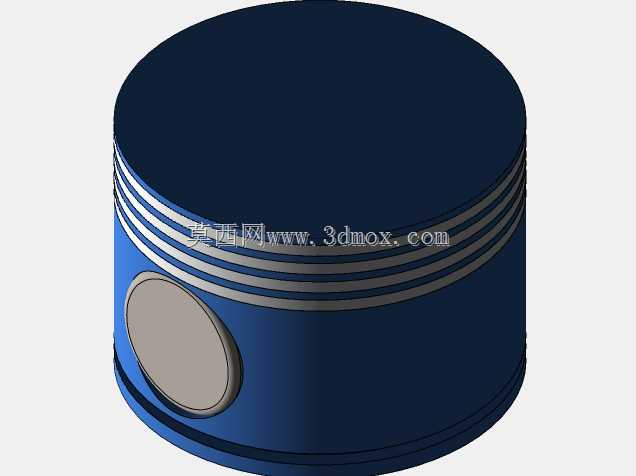

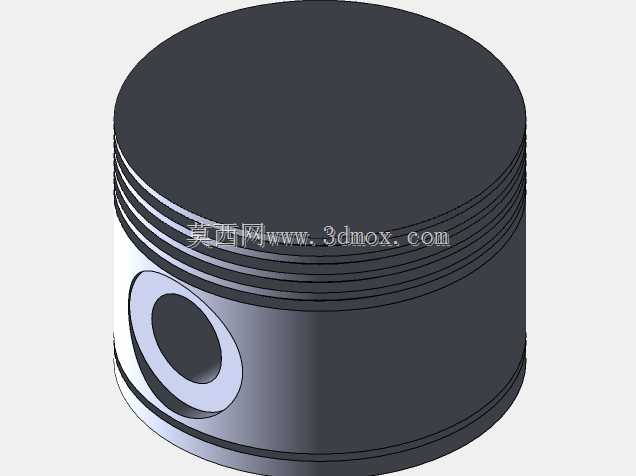

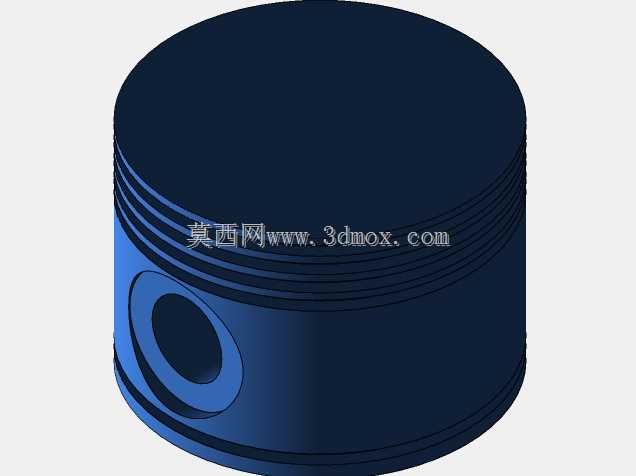

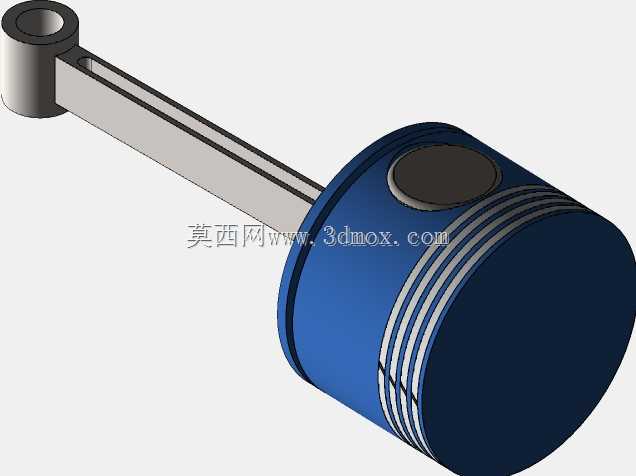

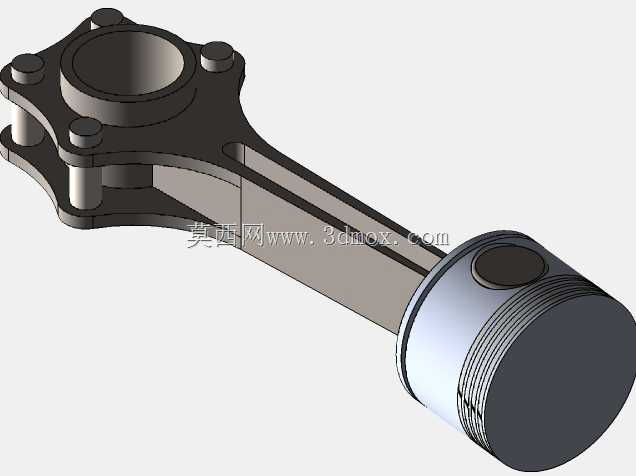

　　该径向发动机总成采用五缸星型布局，核心结构围绕中心曲柄轴呈72度等角分布，这种布局最早广泛应用于航空活塞动力领域，凭借紧凑的径向尺寸、优异的风冷散热效率，在早期轻型飞机、小型通航设备上长期作为主流动力配置，后续也逐步延伸到小型应急发电机组、特种作业无人动力平台等场景使用。从结构设计逻辑来看，这套总成省略了独立活塞缸套部分，完整呈现了动力传递的核心链路：中心曲柄采用单偏心轴颈结构，五组连杆共用同一曲柄销，这种设计能大幅缩短曲轴轴向长度，相比同排量直列发动机，整机轴向尺寸可缩减60%以上，非常适合对安装径向空间有要求、轴向长度受限的动力搭载场景。每一组活塞与连杆的铰接位置都做了销孔限位结构，活塞裙部预留了活塞环安装槽位，

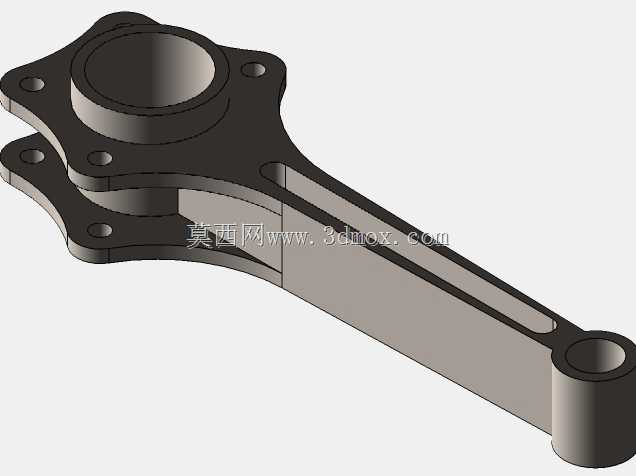

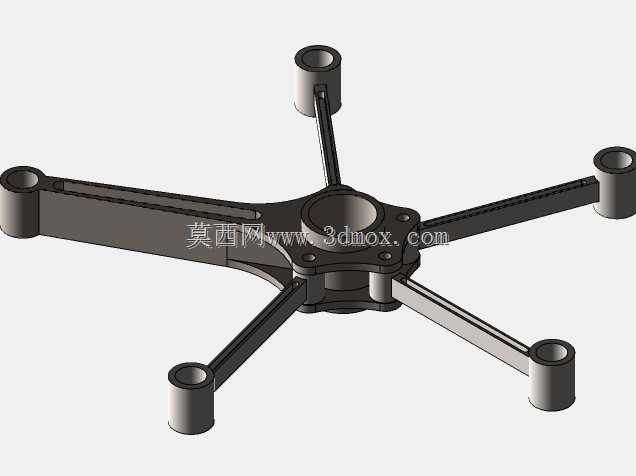

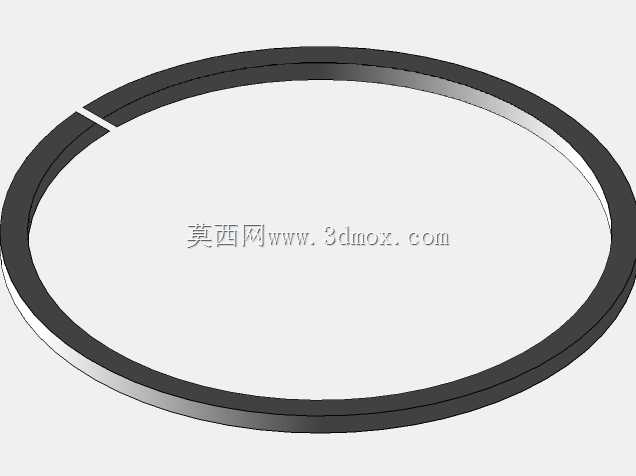

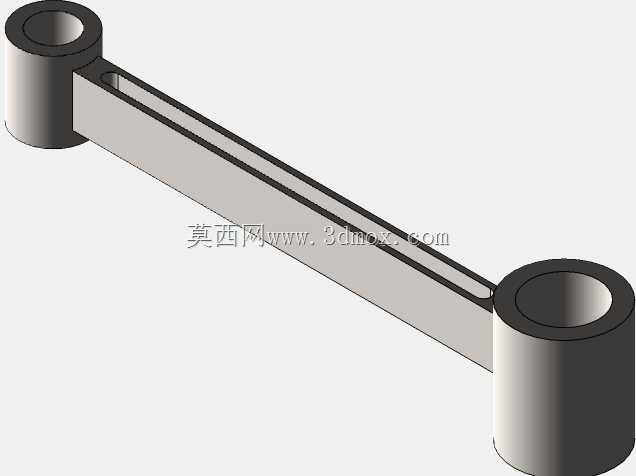

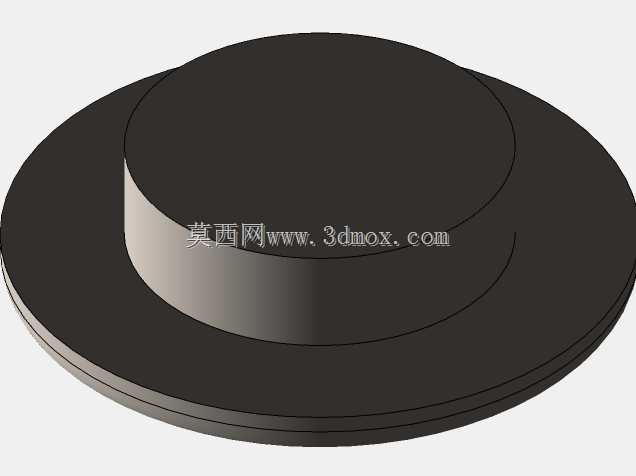

　　建模时还原了三道环的槽位边界，其中两道气环槽、一道油环槽的尺寸比例完全参照小排量内燃机活塞的通用设计规范，可直接匹配标准直径的活塞环配件。中心曲柄的安装法兰面做了六个均匀分布的螺栓孔，用于对接动力输出端的连接盘，法兰中心的定位止口尺寸适配通用小型动力的输出轴对接公差，安装时无需额外做转接法兰即可完成同轴定位。从安装边界来看，整套总成的最大回转直径由活塞外端面的运动轨迹决定，设计时已考虑连杆摆动的极限位置，不会出现活塞运动过程中相邻连杆干涉的问题，每一组连杆的杆身截面采用工字型结构，在保证结构强度的前提下尽可能降低往复运动惯量，减少高转速工况下的振动载荷。这类星型径向结构的动力输出特性偏向中低转速大扭矩，单缸做功行程的间隔角更小，

　　动力输出的平顺性优于同缸数的直列机型，在做三维建模时，需要重点校验曲柄转动全行程内的连杆摆角范围、活塞上下止点的位置精度，以及相邻活塞组件在运动过程中的最小安全间隙，避免实际装配后出现运动卡滞、部件碰撞的问题。这套模型完整还原了核心运动部件的装配关系，可直接用于运动仿真验证、动力原理教学演示，也可作为小型特种动力开发的结构参考基底，后续拓展缸套、气门、散热鳍片等结构后即可形成完整的发动机整机模型。
