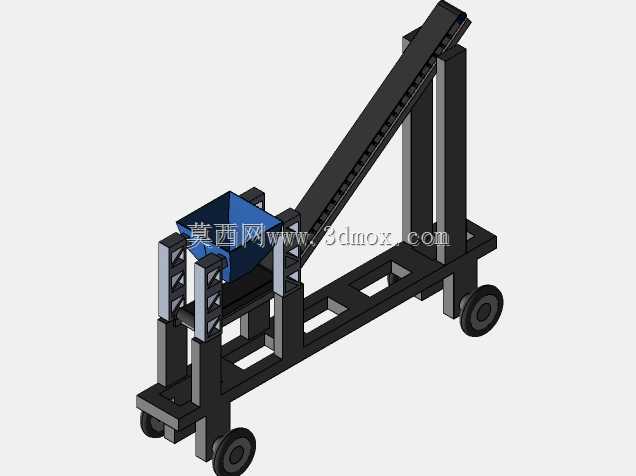

移动式砾石收集倾斜输送设备结构

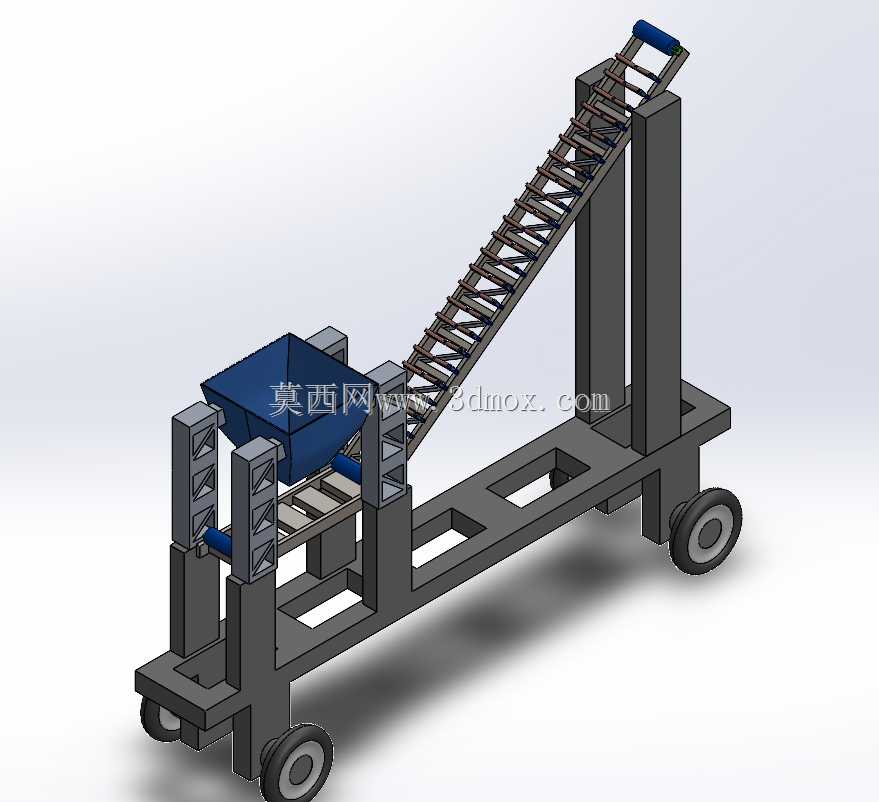

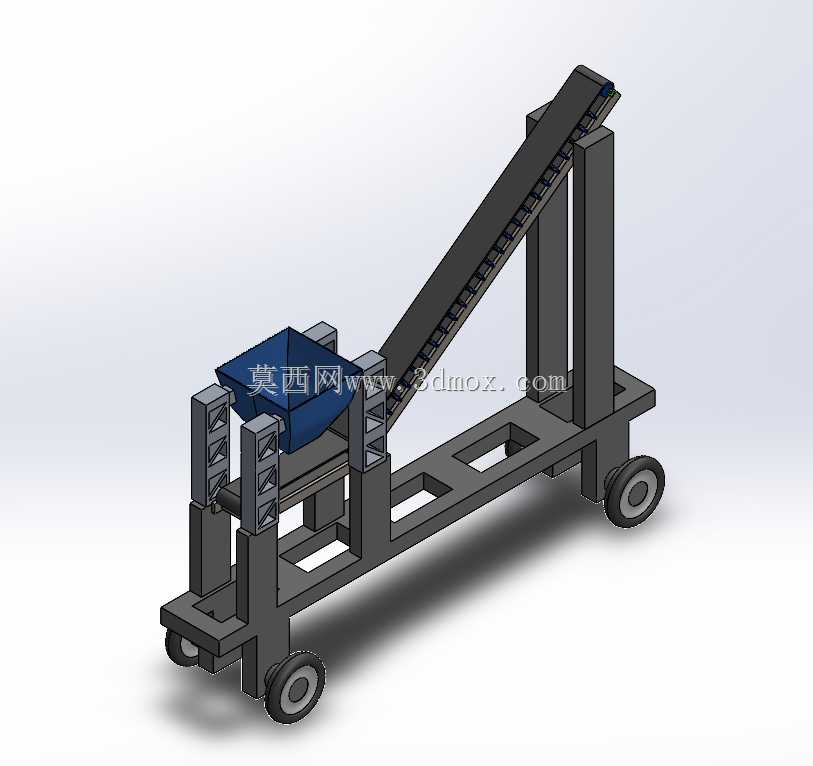

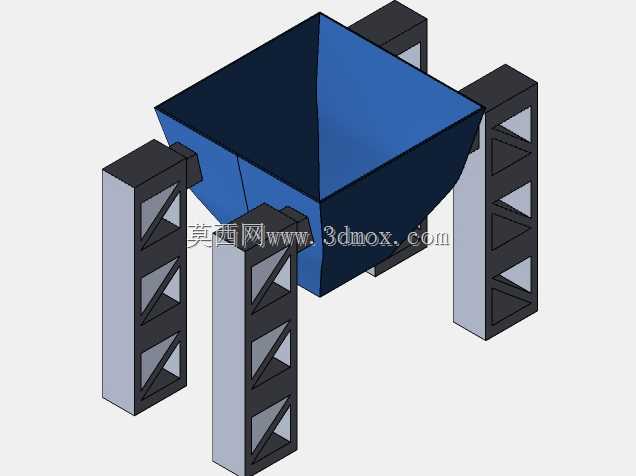

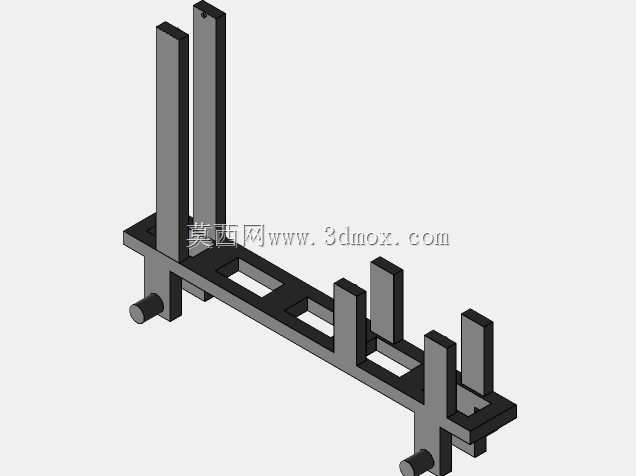

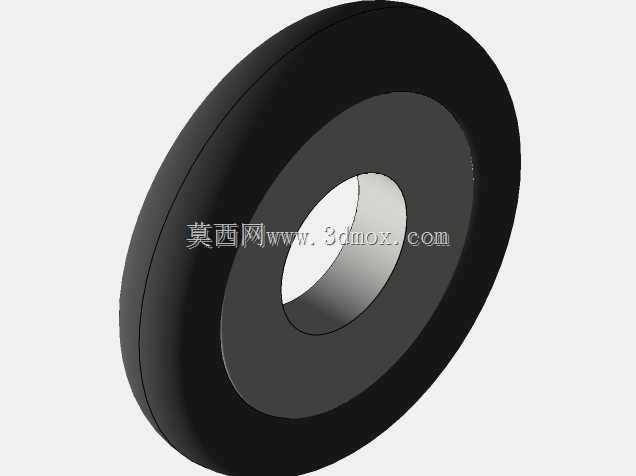

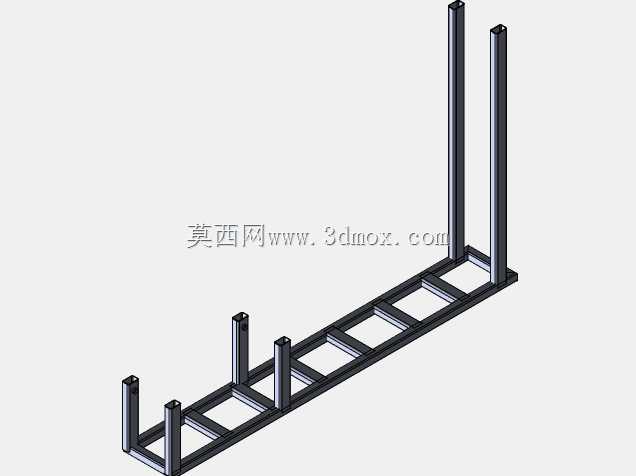

　　这款带集料功能的倾斜输送结构，主要适配小型散料转运场景，常见于小型基建现场的砾石短距离提升转运、砂石料场的零散集料转堆，也可配套小型破碎、筛分设备做进料输送使用，解决散状砾石从低位料堆到高位受料点的无动力辅助转运需求，省去人工上料的高强度重复作业。设备整体采用移动式车架设计，底部配置四个脚轮，可在硬化作业场地灵活推移换位，无需做固定基础安装，适配作业点频繁变动的零散施工场景，车架主体采用框架式焊接结构，在保证整体刚性的前提下尽可能压缩自重，避免推移过程中出现卡滞或结构变形。集料端设置敞口式集料斗，斗体采用斜壁收口设计，可直接承接人工倾倒或者小型铲料工具送入的砾石，斗体出口正对下部水平接料段，避免散料在集料过程中出现撒漏，

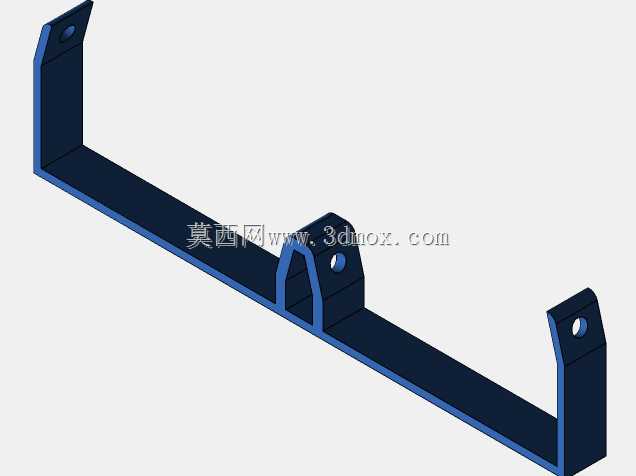

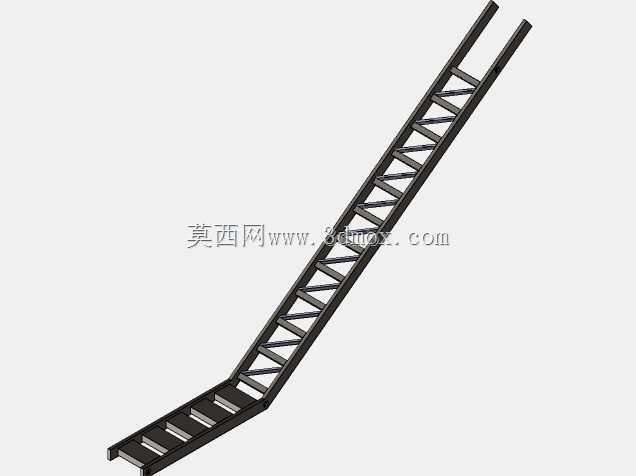

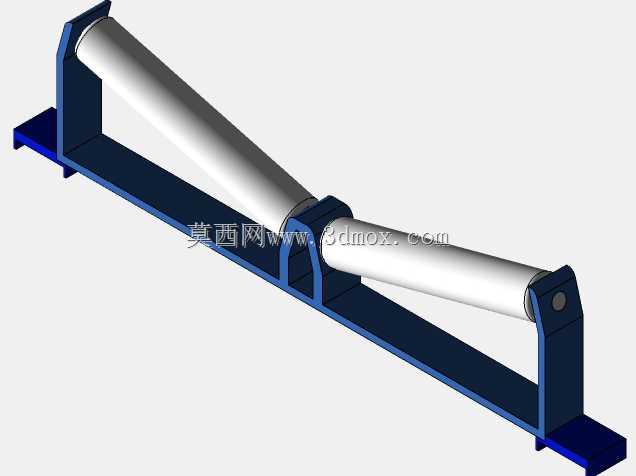

　　接料段设置短距离水平托辊组，保证砾石进入倾斜段前保持均匀料流，不会出现局部堆料过载的问题。倾斜输送段采用大倾角布置，两侧设置立式挡边结构，避免砾石在提升过程中沿坡面滚落，机架两侧的立柱采用双立柱对称支撑结构，倾斜段的倾角可根据实际受料点高度做小幅调整，适配不同高度的受料设备进料口，调整范围覆盖常规小型作业场景的0.8米到1.8米受料高度差。设备的驱动端设置在倾斜段顶部，配套张紧结构可调整皮带张紧度，不过当前模型中的皮带参数未按实际传动比做匹配，仅做结构示意使用，无法直接用于运动仿真分析，建模时需要根据实际输送速度、砾石容重重新计算皮带张力、驱动功率，替换对应规格的传动部件。安装边界方面，设备完全展开后整体长度约2.8米，

　　倾斜段最大抬升高度下整机高度约2.2米，宽度方向控制在0.9米以内，可在狭窄的临时作业通道内通行，推移时可将倾斜段调整至最低角度，进一步压缩整机高度，满足常规施工围挡的通行限高要求。结构设计上优先考虑了现场维护的便捷性，所有托辊、挡边结构均采用螺栓连接固定，无需焊接作业即可完成易损件更换，车架上预留的镂空槽位既可以减轻结构重量，也可作为推移时的握持点位，方便现场人员短距离移位操作。
