发动机后部壳体结构三维数模设计

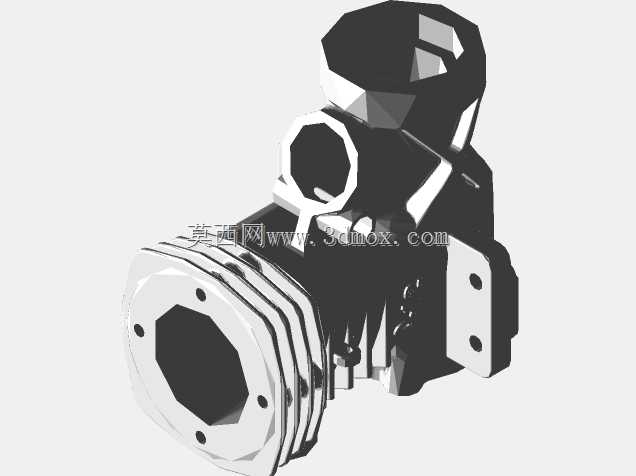

　　这款发动机后部壳体的结构设计，首先要匹配内燃机后端的动力输出与附件安装逻辑，在实际的动力总成装配场景中，该部件承担着密封曲轴箱后端、衔接传动组件、固定周边附属传感器与管路支架的核心作用，是发动机本体与外围系统连接的关键承载结构。从设计思路来看，建模过程中优先保证了安装基准面的形位公差合理性，前端带多层密封槽的法兰端面，是与缸体后端面对接的核心配合面，端面均布的6个安装孔位严格对齐缸体对应的螺纹孔位置，密封槽的深度与宽度适配常规的耐油橡胶密封圈，能在发动机长期运行的高温、高振动工况下，避免曲轴箱内的机油渗漏，同时阻挡外部粉尘、水汽进入箱体内破坏运动副润滑环境。壳体侧面的两个带安装耳的凸台结构，分别预留了转速传感器、

　　相位传感器的安装定位孔，孔位的同轴度、端面垂直度都按照传感器安装的精度要求做了约束，保证传感器探头与信号轮的间隙控制在合理区间，避免出现信号采集偏差影响发动机电控系统的点火、喷油正时判断。上部的异形凸台结构用于衔接曲轴箱通风管路的接头，内部流道做了平滑过渡处理，减少曲轴箱窜气流动时的阻力，避免通风管路出现积碳堵塞的问题。从安装边界来看，该壳体的整体外轮廓完全避让了发动机后端与变速箱连接的飞轮壳安装空间，侧面突出的安装支架不会与启动马达、发电机的安装位产生干涉，壳体的壁厚设计兼顾了结构强度与轻量化需求，在螺栓紧固点、轴承支撑位做了局部加厚处理，其余非承载区域做了适度的壁厚减薄，在保证发动机运行过程中承受振动、

　　冲击不出现开裂变形的前提下，尽可能降低部件自身重量。建模时对所有的安装孔位都做了倒角处理，避免装配时螺栓刮伤螺纹，同时去除了所有锐边毛刺，符合动力总成零部件的生产装配工艺要求。壳体外部的散热筋结构沿着曲轴轴向布置，能在发动机运行时通过行驶气流带走部分表面热量，降低后端密封件的工作温度，延长橡胶密封件的使用寿命。
