普通卧式车床床头箱主轴传动结构

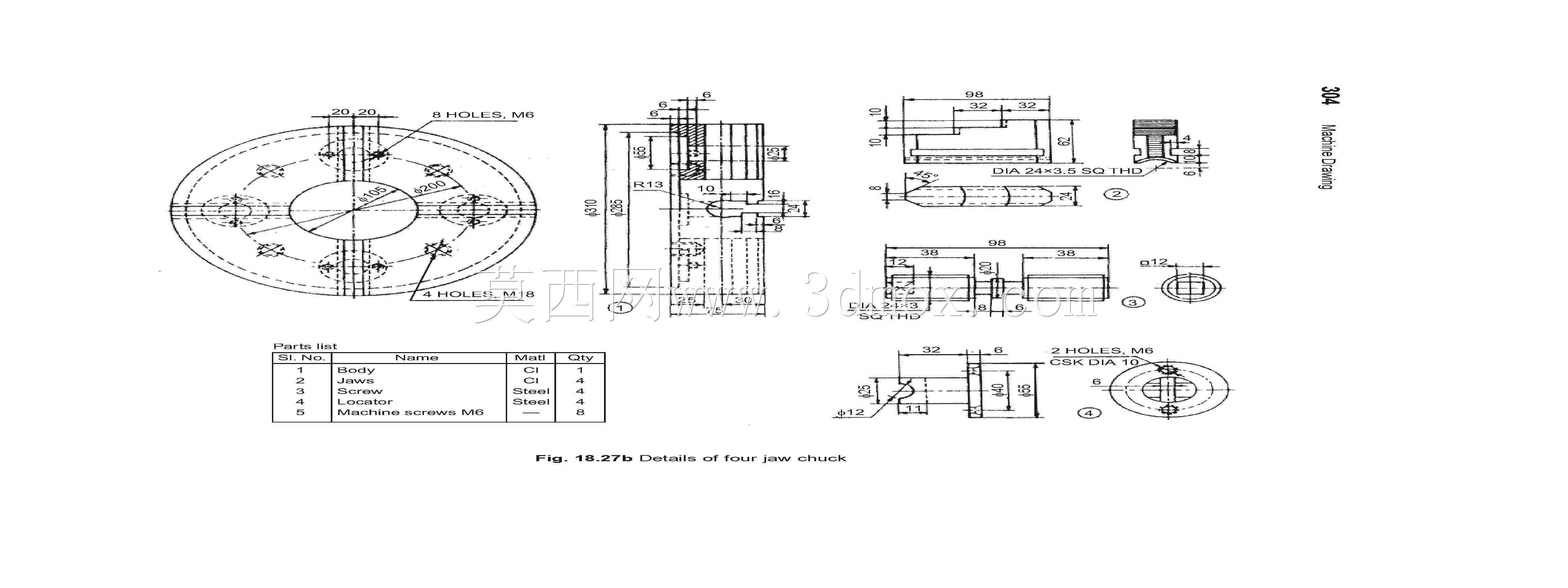

　　作为车床核心动力传递单元，床头的结构设计直接决定整台设备的加工精度、负载能力与转速适用范围，在金属切削加工场景中，所有回转类切削工序的动力输出都要经由这个部件完成传递。从实际加工场景来看，不管是轴类零件的外圆车削、盘类零件的端面加工，还是螺纹切削、内孔镗削工序，床头都需要承担主轴夹持工件回转的核心功能，其主轴的径向跳动、轴向窜动量控制，直接影响工件的表面粗糙度与形位公差达标率，常规卧式车床的床头主轴端会配置标准卡盘连接法兰，可适配三爪自定心卡盘、四爪单动卡盘以及专用夹具，满足不同形状毛坯的装夹需求。设计层面首先要考虑传动链的排布合理性，床头内部的齿轮传动组需要兼顾低速大扭矩切削与高速精加工的转速区间覆盖，

　　滑移齿轮的换挡机构要保证挡位切换顺畅无卡滞，同时各传动轴的支撑轴承选型要匹配对应负载，主轴前后支撑通常采用圆锥滚子轴承与角接触球轴承组合的形式，既可以承受切削过程中的径向切削力，也能平衡轴向走刀带来的轴向载荷。安装边界上，床头的底面为与床身导轨配合的定位基准面，需要保证与床身导轨的平行度公差，其主轴轴线与床身导轨的等高偏差、水平偏斜都有严格的装配要求，整体外形尺寸需要匹配对应床身的安装空间，侧面预留的手柄安装位要方便操作人员在设备正面完成转速换挡操作，后端的动力输入接口要与进给箱、电机传动带轮的位置精准对齐，避免传动过程中出现皮带偏磨、传动异响的问题。日常设备维护中，床头箱体的油道设计要保证内部齿轮、轴承的充分润滑，

　　箱体上设置的油标、油塞位置要方便操作人员观察油位、更换润滑油，箱体的密封结构要防止高速运转时润滑油渗漏，同时避免外部切削液、金属切屑进入箱体内部造成传动件磨损。从建模逻辑来看，这个结构的三维建模需要优先保证主轴轴线、各传动轴中心距的尺寸精度，齿轮的模数、齿数参数要与传动比计算结果完全匹配，箱体的壁厚、加强筋位置要兼顾结构刚性与轻量化需求，装配过程中要验证各滑移齿轮的移动行程是否满足换挡要求，轴承安装位的台阶尺寸、配合公差要符合机械设计标准，避免实际生产装配时出现干涉、配合过松或过紧的问题。
